Замена твердотельного накопителя (SSD) в Lenovo ThinkPad X1 Carbon 9-го поколения
Используйте это руководство, чтобы извлечь и заменить твердотельный накопитель (SSD) в вашем Lenovo ThinkPad X1.
Перед началом ремонта, по возможности сделайте резервную копию текущего SSD. Если вы заменяете SSD, на котором установлена операционная система, заранее ознакомьтесь с утилитой для клонирования диска, чтобы быть готовым перенести данные на новый накопитель.
Шаг 1
Для вашей безопасности разрядите батарею ниже 25% и полностью выключите устройство перед разборкой.

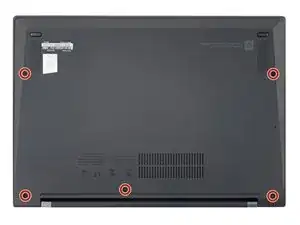

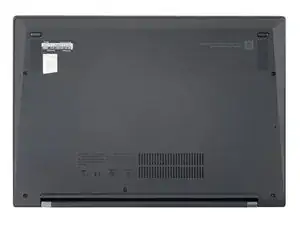

Используйте крестовую отвертку PH1, чтобы ослабить пять удерживаемых винтов, крепящих заднюю крышку.
Шаг 2

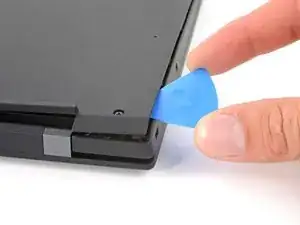

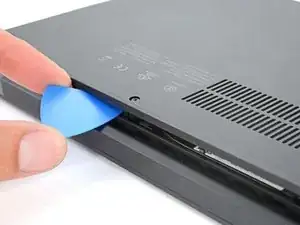

Вставьте медиатор между углом задней крышки и корпусом, рядом с шарниром.
Подденьте вверх, чтобы освободить фиксирующие защёлки.
Слушайте щелчок, когда защёлки освобождаются.

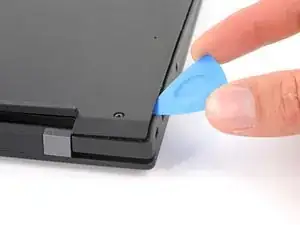

Повторите этот процесс для противоположного угла.
Шаг 3

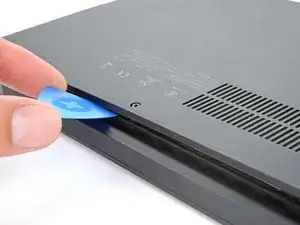

Вставьте медиатор между крышкой и корпусом.
Подденьте вверх и освободите все фиксирующие защёлки.
Шаг 4

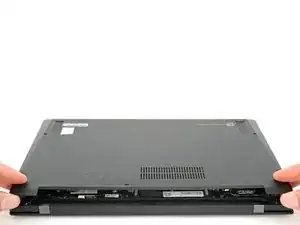

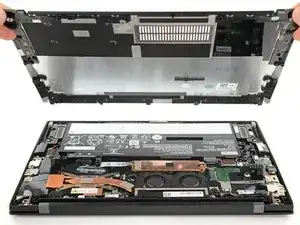

Поднимите заднюю крышку с корпуса и снимите её.
Если крышка прилипла к корпусу, используйте медиатор, чтобы освободить оставшиеся защёлки по периметру задней крышки.
Шаг 5

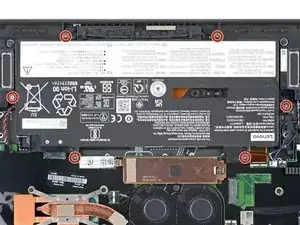

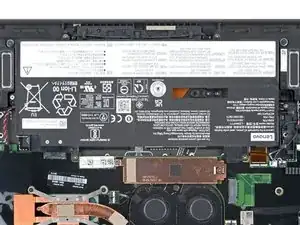

Используйте крестовую отвертку PH1, чтобы открутить шесть винтов 4,9 мм, крепящих аккумулятор к корпусу ноутбука.
Шаг 6

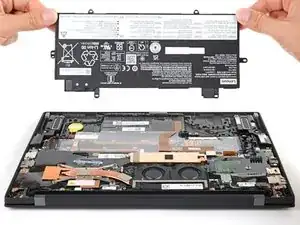

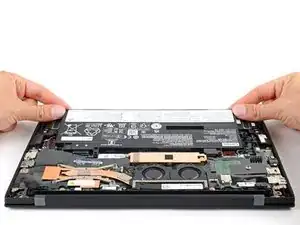

Схватите углы аккумулятора.
Потяните и поднимите аккумулятор из его посадочного места и извлеките его.
Будьте осторожны при первоначальном вытягивании аккумулятора. Маленькие контакты на его разъёме легко погнуть.
У аккумулятора нет кабеля. Он отключается при вынимании из посадочного места.
Шаг 7

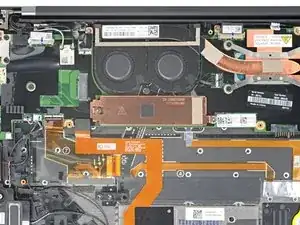

Используйте крестовую отвертку, чтобы открутить два винта 3,5 мм, удерживающих металлическую крышку SSD.
Шаг 8

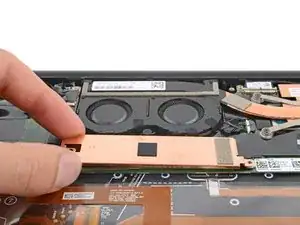

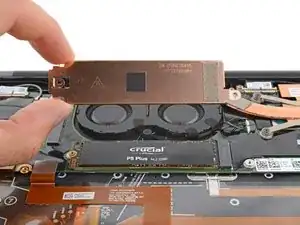

Поднимите металлическую крышку SSD и снимите её.
Шаг 9

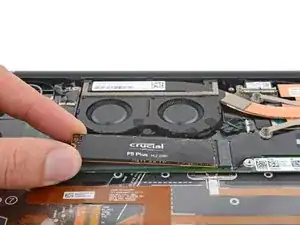

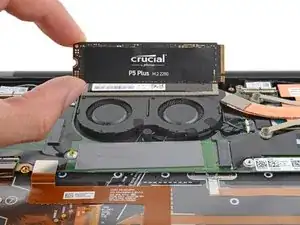

Возьмитесь за кромки SSD рядом с углублением под винт.
Потяните SSD прямо из разъёма и извлеките его.
Если SSD застрял, аккуратно покачивайте его из стороны в сторону во время вытягивания.
Сохраните оригинальную термопрокладку на ноутбуке или обратитесь к общему руководству по установке SSD, чтобы узнать, как её заменить.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Lenovo ThinkPad X1 Carbon.
