Замена дисплея Lenovo ThinkPad X1 Carbon 7-го поколения
Причины неисправности дисплея этого устройства включают физические повреждения, трещины или сколы, появление вертикальных или горизонтальных линий на экране, мерцание изображения, чрезмерно тусклое отображение или неправильную работу пикселей. Если у вас возникли какие-либо из этих проблем, замена дисплея должна восстановить полную работоспособность компьютера. В этом руководстве показано, как заменить дисплей на ноутбуке Lenovo ThinkPad X1 Carbon 7-го поколения.
Шаг 1
Используйте крестовую отвертку №1, чтобы ослабить пять винтов с фиксацией, крепящих заднюю крышку.
Шаг 2
Вставьте раздвижной инструмент под углом 45˚ между задней крышкой и рамой рядом со средним задним винтом.
Подденьте крышку инструментом, чтобы освободить защелки, удерживающие заднюю крышку на раме.
При поддевании вы услышите несколько щелчков.
Шаг 3
Поднимите и снимите заднюю крышку с корпуса.
При подъеме вы услышите несколько щелчков.
При сборке в обратном порядке, на этом этапе рекомендуется включить ноутбук и проверить работу всех функций, прежде чем закрывать корпус. Убедитесь, что вы снова выключили ноутбук перед продолжением работы.
Шаг 4
Выкрутите шесть винтов длиной 2 мм, крепящих шарниры дисплея, с помощью крестовой отвертки №0.

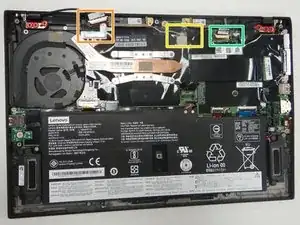

Отсоедините каждый из кабелей, соединяющих блок дисплея с материнской платой:
кабель дисплея слева
два коаксиальных кабеля в центре
еще два кабеля справа
Шаг 5

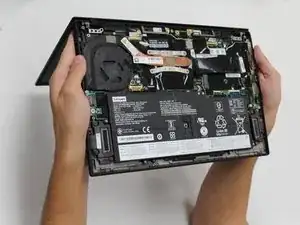

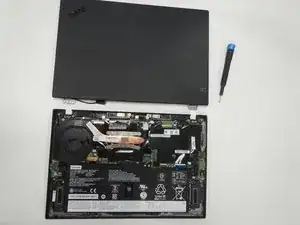

Поднимите ноутбук и поверните дисплей назад, пока он не отделится от остальной части устройства, как показано на изображении.
Заключение
Чтобы собрать устройство обратно, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
