Замена тачпада Lenovo ThinkPad X1 Carbon 6th Gen

Используйте отвертку Phillips #0, чтобы отвинтить пять винтов, которые крепят заднюю крышку к ноутбуку.

Винты полностью не вынимаются из задней крышки. Ослабьте их до тех пор, пока они не станут полностью свободными.

Используйте лопатку (Jimmy), чтобы приподнять крышку прямо вверх с направляющих штырей.

Хотя на изображении показан металлический инструмент для вскрытия, мы рекомендуем использовать пластиковые инструменты, чтобы минимизировать косметические повреждения.

Снимите заднюю крышку.

Если при поднимании крышки Вы ощущаете сопротивление, проверьте винты — возможно, какой‑то из них всё ещё завинчен в устройство.

Используйте отвертку Phillips #0, чтобы удалить четыре винта 5 мм, которые крепят аккумулятор к корпусу ноутбука.

Извлеките аккумулятор, приподняв его от верхнего края ноутбука, затем оттяните от материнской платы.

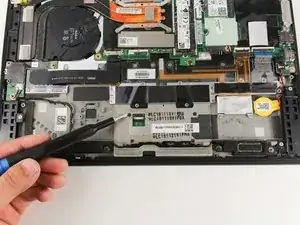

Используйте отвертку Phillips #0, чтобы удалить винт 2 мм, который фиксирует крышку сканера отпечатков пальцев.

Снимите крышку, захватив её и аккуратно потянув вверх и влево.

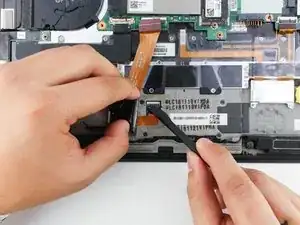

Используйте нейлоновую лопатку, чтобы приподнять чёрный зажим, фиксирующий кабель.

Отключите ленточный кабель от сканера отпечатков, вытащив кабель прямо наружу.

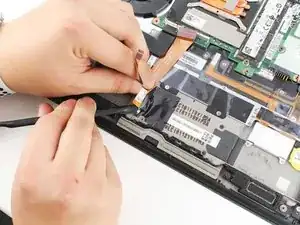

Используйте лопатку, чтобы оторвать чёрную клеевую подложку.

Будьте аккуратны; чёрная клеевая подложка хрупкая и может порваться.

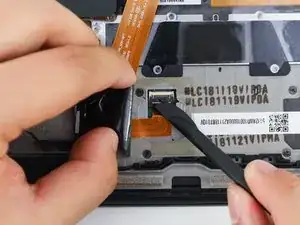

Поднимите защёлку, фиксирующую кабель.

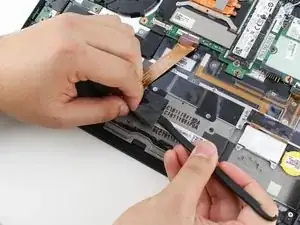

Вытяните кабель, чтобы отключить ленточный кабель, соединяющий тачпад.

Это та же процедура, что и при снятии большинства ленточных кабелей.

Используйте отвертку Phillips #00, чтобы удалить четыре винта 1 мм, которые крепят тачпад к корпусу ноутбука.

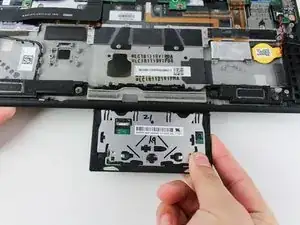

После удаления винтов тачпад можно вынуть.

Тачпад может выпасть сразу после снятия винтов. Обязательно удерживайте тачпад, чтобы он не упал.
