Замена SSD в Lenovo ThinkPad X1 Carbon 7-го поколения
Используйте этот гид для обновления или замены твердотельного накопителя (SSD) M.2 в ноутбуке Lenovo ThinkPad X1 Carbon 7-го поколения. Этот ноутбук совместим только с NVME SSD и, следовательно, не совместим с SATA SSD.
Перед выполнением этого ремонта сделайте резервную копию вашего существующего SSD, если это возможно. Если вы заменяете SSD, на котором установлена ваша операционная система, ознакомьтесь с утилитой клонирования дисков, чтобы быть готовым перенести ваши данные на новый SSD.
Наконец, убедитесь, что вы полностью выключили и отключили ваш ноутбук. Убедитесь, что ноутбук не в режиме ожидания, сна или гибернации.
Шаг 1

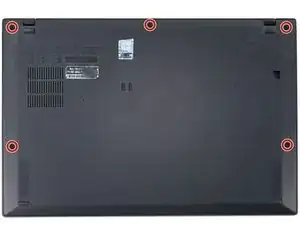

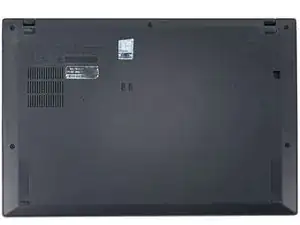

Используйте отвертку Phillips #1, чтобы ослабить пять фиксированных винтов, удерживающих заднюю крышку.
Шаг 2

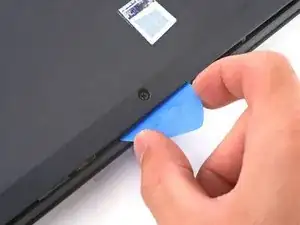

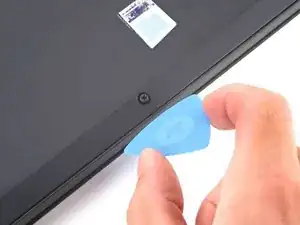

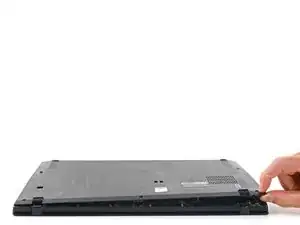

Вставьте открывающую лопатку под углом 45˚ между задней крышкой и рамкой около заднего центрального винта.
Подденьте лопатку, чтобы освободить зажимы, удерживающие заднюю крышку на рамке.
Вы услышите несколько щелчков во время поддевания.
Шаг 3

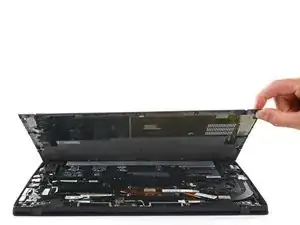

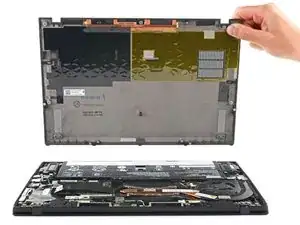

Поднимите заднюю крышку и снимите ее с корпуса.
Вы услышите несколько щелчков при подъеме.
Во время повторной сборки это хорошая точка, чтобы включить ваш ноутбук и протестировать все функции перед закрытием. Обязательно выключите ноутбук перед продолжением работы.
Шаг 4

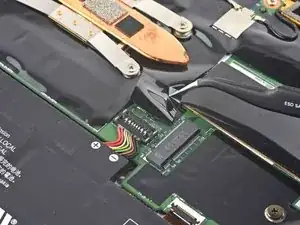

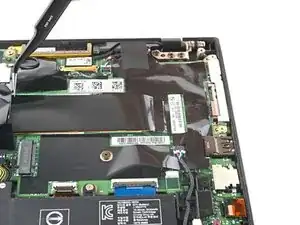

Используйте пинцет или пальцы, чтобы отогнуть пластиковый щит, закрывающий разъем аккумулятора.
Шаг 5

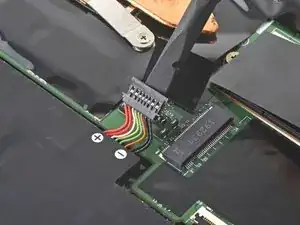

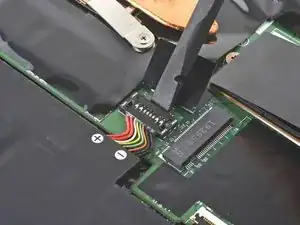

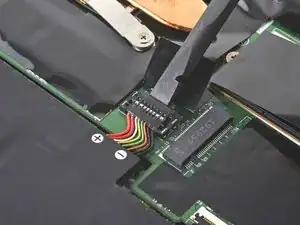

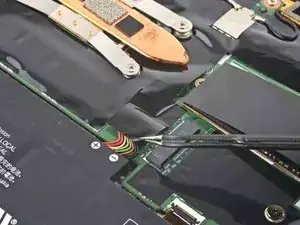

Используйте плоский конец лопатки, чтобы поддеть и отключить кабель аккумулятора.
Шаг 6

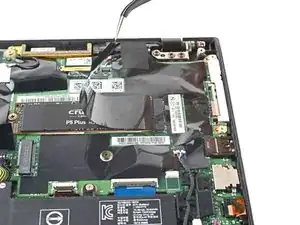

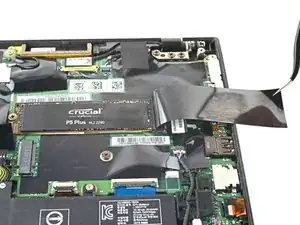

Используйте пинцет или пальцы, чтобы отогнуть пластиковый щит, закрывающий SSD.
Шаг 7

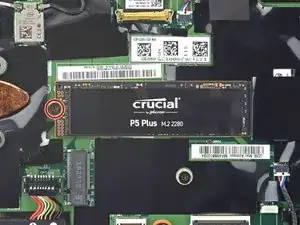

Используйте отвертку Phillips, чтобы удалить винт размером 2,9 мм, удерживающий SSD на материнской плате.
Шаг 8

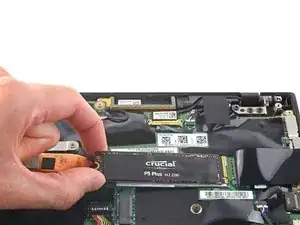

Ухватитесь за края SSD вблизи места для винта.
Поднимите SSD, чтобы отделить его от теплопроводной прокладки.
Не поднимайте более чем на 5 мм, иначе SSD и разъем могут быть повреждены.
Если теплопроводная прокладка чистая и целая, аккуратно снимите ее и перенесите на новый SSD.

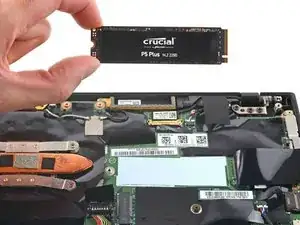

Аккуратно потяните, чтобы снять SSD.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Сдайте свои электронные отходы в сертифицированный утилизатор R2 или e-Stewards.
Ремонт прошел не по плану? Попробуйте выполнить несколько основных действий по устранению неполадок или спросите наше сообщество Lenovo ThinkPad X1 Carbon Answers о помощи.
