Замена модуля вентилятора системы охлаждения Lenovo ThinkPad X1 Carbon 7-го поколения
В этом руководстве вы узнаете, как снять и заменить модуль вентилятора системы охлаждения на ноутбуке Lenovo ThinkPad X1 Carbon 7-го поколения.
Повреждение компьютера может привести к выходу вентилятора из строя, в результате чего компьютер будет перегреваться, что создаёт риск повреждения других компонентов.
Перед началом работы убедитесь, что компьютер выключен и отключён от сети.
Шаг 1
Используйте крестовую отвёртку №1, чтобы ослабить пять винтов-фиксаторов, крепящих заднюю крышку.
Шаг 2
Вставьте пластину для вскрытия под углом 45˚ между задней крышкой и корпусом около среднего заднего винта.
Подденьте крышку, чтобы освободить защёлки, фиксирующие её к корпусу.
При поддёвывании вы услышите несколько щелчков.
Шаг 3
Поднимите и снимите заднюю крышку с корпуса.
При подъёме вы услышите несколько щелчков.
При сборке в этот момент рекомендуется включить ноутбук и проверить работу всех функций, прежде чем закрывать корпус. Перед продолжением работы убедитесь, что ноутбук снова выключен.
Шаг 4
Используя пинцет или пальцы, отогните пластиковую защиту, закрывающую разъём батареи.
Шаг 5
Используйте плоский конец лопатки, чтобы поддеть и отключить кабель батареи.
Шаг 6

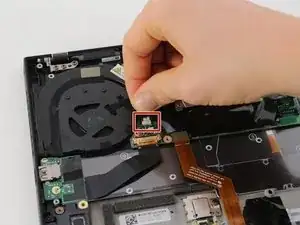

Возьмитесь пальцами за разъём модуля вентилятора и аккуратно потяните вверх, чтобы отключить его от материнской платы.
Шаг 7

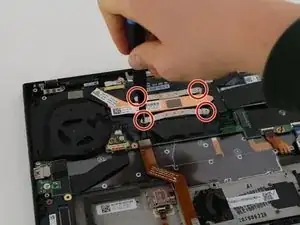

Выкрутите четыре винта радиатора длиной 3 мм с помощью крестовой отвёртки №0, следуя нанесённой на радиаторе числовой последовательности.
Шаг 8

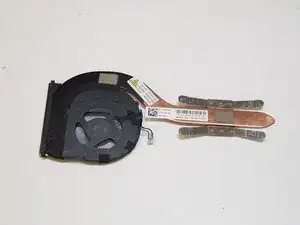

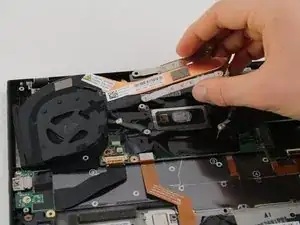

Возьмитесь за кронштейны крепления радиатора и поднимите, чтобы снять модуль вентилятора системы охлаждения.
Радиатор может быть ещё горячим, если ноутбук недавно был выключен.
При снятии радиатора всегда рекомендуется наносить новый слой термопасты, поскольку это улучшает отвод тепла от процессора.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
