Замена вспомогательной платы Lenovo Flex 2-15
Вспомогательная плата — важный компонент, работающий совместно с основной платой, и отвечающий за распределение питания и дополнительные порты. В этом руководстве описаны правильные шаги для безопасного удаления вспомогательной платы.
Шаг 1
Сначала снимите заднюю крышку устройства. Используя отвёртку с крестообразным шлицем, выверните выделенные винты.
Шаг 2
Отсоедините аккумулятор от основной платы, отключив кабель и вывернув винты.
Шаг 3
После удаления аккумулятора найдите кабель нового аккумулятора и подключите его к тому же разъёму, откуда был отключён старый. Закрепите его на ноутбуке при помощи винтов. После выполнения этого шага вернитесь к шагу 1 и выполните его в обратном порядке, чтобы установить крышку на основную плату.
Шаг 4

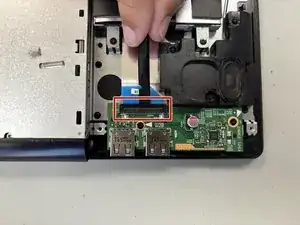

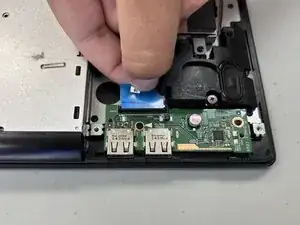

Поднимите чёрную защёлку разъёма ZIF. Отключите ленточный кабель.
Шаг 5

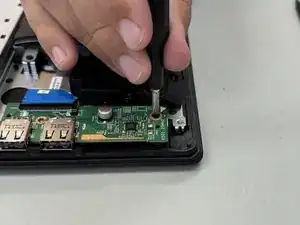

Выкрутите два винта Phillips #00 длиной 4 мм, крепящих вспомогательную плату.
Шаг 6

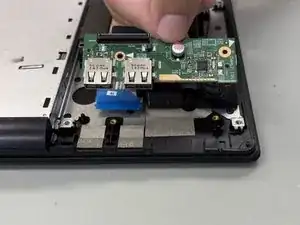

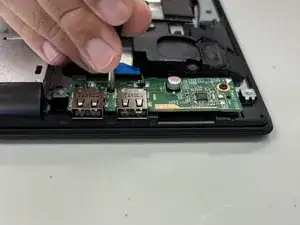

Захватите вспомогательную плату пальцами и аккуратно поднимите её вверх, вынув из корпуса.
Завершение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
