Замена материнской платы Lenovo IdeaPad Y500

Сдвиньте защёлку на правой стороне, пока не услышите щелчок. После щелчка вы должны увидеть красный цвет.

В отличие от первой, эта защёлка с пружинным механизмом и её необходимо удерживать в зажатом положении при использовании.

Сдвиньте защёлку влево (в направлении стрелки под защёлкой) и удерживайте.

Аккуратно оттяните батарею от корпуса компьютера, удерживая защёлку в открытом положении.

Разблокируйте фиксатор батареи, потянув его вверх.

Под ним должен быть виден красный цвет при разблокировке.

Нажмите фиксатор вниз и удерживайте в этом положении.

Вытяните оптический привод наружу.

Снимите девять винтов крестовой отвёрткой Phillips #1.

Поднимите ослабленную крышку, чтобы снять её.

Снимите два винта крестовой отвёрткой Phillips #1.

Потяните язычок прямо влево, пока деталь не освободится.

Поднимите деталь, чтобы полностью её извлечь.

Чтобы освободить планку памяти DIMM, одновременно отведите защёлки по бокам друг от друга.

Планка DIMM выскочит самостоятельно.

Для отсоединения кабелей Wi‑Fi используйте лопатку и аккуратно подденьте их снизу.

Кабели Wi‑Fi хрупкие.

С помощью крестовой отвёртки Phillips #1 снимите два винта.

После снятия винтов карта выйдет сама.

Снимите три винта крестовой отвёрткой Phillips #1.

Переверните ноутбук нижней стороной вверх и слегка приоткройте.

Чтобы снять клавиатуру, толкните заднюю часть клавиатуры вперёд большим пальцем, одновременно оттягивая её с противоположной стороны от корпуса.

Вы не сможете полностью оторвать клавиатуру — кабели всё ещё подключены к ноутбуку.

Чтобы освободить кабели, используйте лопатку и нажмите оба конца на стороне разъёма.

Аккуратно потяните кабели вверх для отсоединения.

Поднимите клавиатуру и отведите её от корпуса, чтобы снять.

Удалите в общей сложности 8 винтов.

Красные окружности — винты M2.5 x 10 мм, потайная головка.

Оранжевые окружности — винты M2 x 3 мм, потайная головка.

Жёлтая окружность — винт M2.5 x 4 мм, потайная головка.

Поднимите чёрные защёлки на концах каждого кабеля.

Пальцами аккуратно выньте кабели из их разъёмов.

Отстегнув боковые защёлки и потянув вверх, снимите верхнюю крышку устройства.

Корпус хрупкий, будьте осторожны, не скручивайте при подъёме.

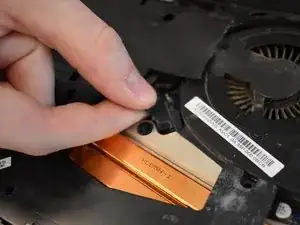

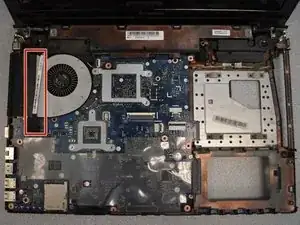

Отклейте чёрный язычок и полностью снимите ленту.

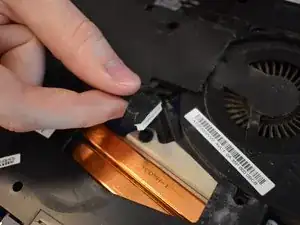

Снимите кабель, который откроется под лентой, потянув его вверх вместе с лентой.

При сборке ленту нужно будет приклеить на прежнее место, чтобы можно было вставить кабель обратно.

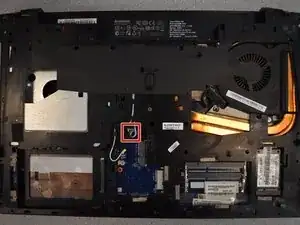

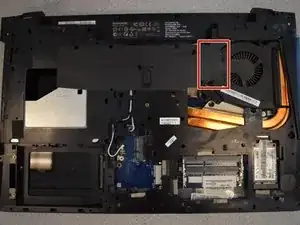

Переверните ноутбук обратно.

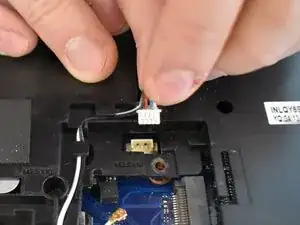

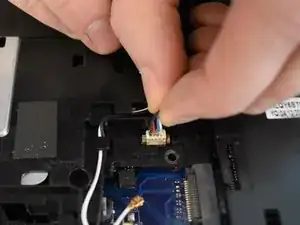

Осторожно вытащите кабель, потянув вверх.

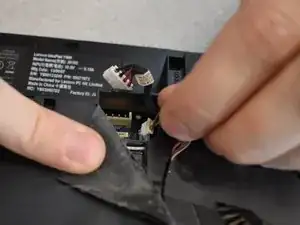

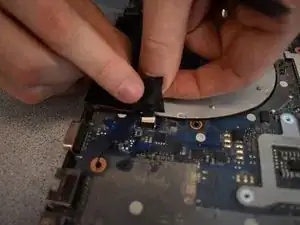

Отогните чёрную ленту.

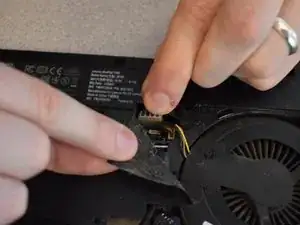

Осторожно выньте оба кабеля, обнаруженные под ней, из разъёмов.

При сборке потребуется приклеить ленту обратно поверх кабелей.

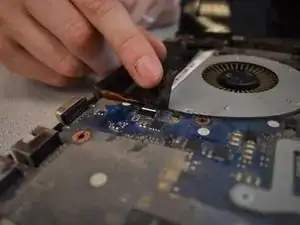

Осторожно потянув вверх, снимите последний кабель.

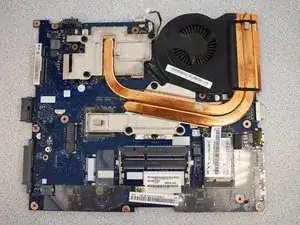

Опустите материнскую плату вниз, от корпуса, одновременно приподнимая основание корпуса вверх.
