Замена тачпада Lenovo IdeaPad Y500

Сдвиньте защёлку справа до щелчка. Когда щёлкнет, вы должны увидеть красный цвет.

В отличие от первой защёлки, эта защёлка с пружиной и должна удерживаться в этом положении при использовании.

Сдвиньте защёлку влево (в направлении стрелки под защёлкой) и удерживайте.

Аккуратно оттяните аккумулятор от корпуса, удерживая защёлку в открытом положении.

Отпустите фиксатор аккумулятора, потянув его вверх.

При открытой защёлке под ним должен быть виден красный цвет.

Нажмите защёлку вниз и удерживайте в этом положении.

Вытяните оптический привод.

Удалите девять винтов крестовой отверткой Phillips #1.

Поднимите ослабленную крышку, чтобы снять её.

Удалите два винта крестовой отверткой Phillips #1.

Тяните за язычок прямо влево, пока деталь не освободится.

Поднимите деталь, чтобы полностью снять её.

Чтобы извлечь модуль памяти DIMM, одновременно отведите защёлки по обеим сторонам друг от друга.

DIMM выскочит самостоятельно.

Чтобы отсоединить кабели Wi‑Fi, используйте лопаточку и аккуратно поднимите их снизу.

Кабели Wi‑Fi хрупкие.

С помощью крестовой отвертки Phillips #1 удалите два винта.

После извлечения винтов карта просто выскочит.

Удалите три винта крестовой отверткой Phillips #1.

Поставьте ноутбук «вверх дном», слегка откройте крышку.

Чтобы снять клавиатуру, сдвиньте заднюю часть клавиатуры вперёд большим пальцем, одновременно оттягивая её от корпуса с другой стороны.

Вы не сможете полностью оторвать клавиатуру — кабели всё ещё подключены к ноутбуку.

Чтобы отсоединить кабели, используйте лопаточку и нажмите с обеих сторон на края разъёма кабеля.

Аккуратно потяните кабели вверх, чтобы отключить.

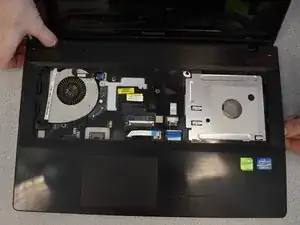

Поднимите клавиатуру и отведите её от корпуса, чтобы снять.

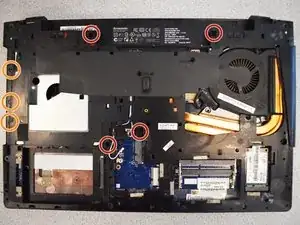

Удалите в общей сложности 8 винтов.

Красные круги — винты m2.5 x 10 мм с плоской головкой.

Оранжевые круги — винты m2 x 3 мм с плоской головкой.

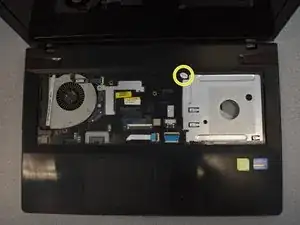

Жёлтый круг — винт m2.5 x 4 мм с плоской головкой.

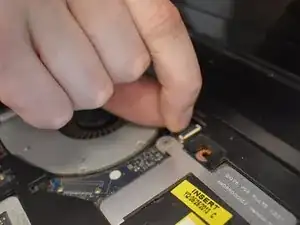

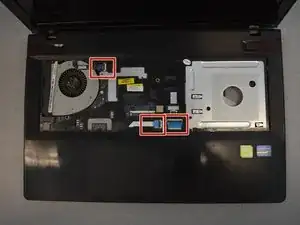

Поднимите чёрные язычки на концах каждого кабеля.

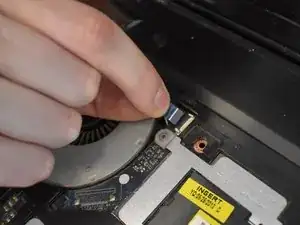

Пальцами аккуратно извлеките кабели из их разъёмов.

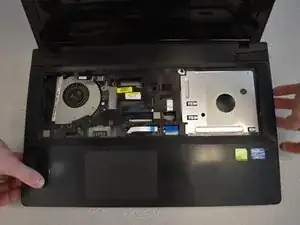

Отпустив защёлки по бокам и потянув вверх, снимите верхнюю панель с устройства.

Крышка хрупкая, не скручивайте при подъёме.
