Замена петлей Lenovo Y410P

Удалите восемь винтов M2.5 x 8 мм с Phillips, используя отвертку Phillips #0, в указанных местах.

Поднимите нижнюю крышку и отложите в сторону.

Удалите два винта M2.5x4 мм, используя отвертку Phillips #0.

Выньте жесткий диск из корпуса.

Будьте осторожны при обращении с жестким диском; резкие удары могут привести к потере данных.

С дном ноутбука, обращенным вверх, потяните рычаг выпуска оптического привода назад и выньте оптический привод.

Открутите три винта M2x3 мм с Philips, показанные на изображении.

На переднем крае ноутбука извлеките держатель SD-карт, нажав на карту. Это позволит продолжить разборку на следующих шагах.

Удалите два винта M2.5 x 6 мм, используя отвертку Phillips #00.

Отключите два кабеля антенны WiFi.

Отключите разъем звука.

Откройте петлю ноутбука. Положите ноутбук на его бок и используйте заднюю часть отвертки, чтобы выдвинуть клавиатуру из области оптического привода.

Переверните ноутбук вверх ногами и осторожно приподнимите клавиатуру, пока она не освободится от корпуса.

Будьте осторожны с шлейфом при снятии клавиатуры. Шлейф все еще присоединен.

Отсоедините шлейфы, открыв указанные защелки.

Отсоедините шлейфы, открыв указанные защелки.

Переверните ноутбук вверх дном и удалите винт M2.5x8 мм отверткой Phillips #0.

Поверните ноутбук на бок и поднимите дно от верхней части.

Частично снимайте подлокотник; под ним все еще есть прикрепленный шлейф.

Удалите шлейф, открыв его защелку.

Удалите указанный кабель на верхней части материнской платы.

Переверните ноутбук и удалите указанные кабели.

Удалите два винта M2.5x4 мм отверткой Phillips #0.

Снимите материнскую плату руками.

Отсоедините сборку ЖК-дисплея, открутив четыре винта M2.5x4 мм с Philips. (Два с каждой стороны).

Оттяните сборку ЖК-дисплея от основного корпуса.

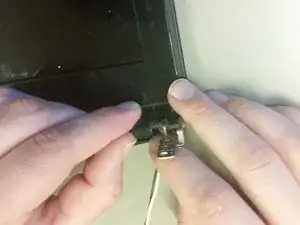

Используя отвертку с плоской головкой, подденьте два пластиковых язычка, чтобы открыть доступ к винтам.

Один язычок находится в нижнем левом углу, а другой — в нижнем правом углу. Симметричные места.

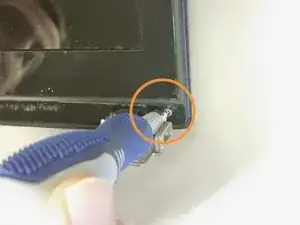

Используя отвертку Phillips #0, открутите два серебряных винта M2.5x4 мм.

Эти винты расположены под ранее удаленными пластиковыми язычками.

Отщелкните защелки в каждом нижнем углу. Они расположены под винтами, которые были ранее удалены.

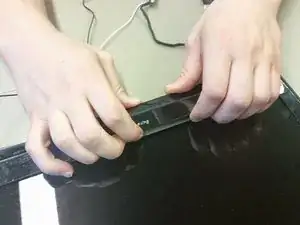

Поместите пальцы в край рамки. Разделите рамку, потянув ее от задней крышки. Потяните, пока одна сторона не поднимется.

Используйте ту же технику, чтобы отделить все оставшиеся стороны рамки.

Начните с одного угла и двигайтесь по кругу. Убедитесь, что рамка полностью удалена от задней крышки.

Полностью снимите рамку с экрана ЖК и задней крышки.

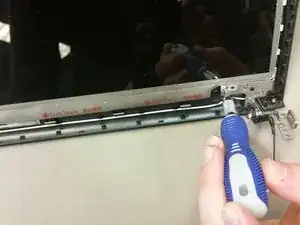

Открутите четыре винта M2.5x4 мм с Philips. По одному винту в каждом углу.

Осторожно поднимите экран ЖК-дисплея и переверните его.

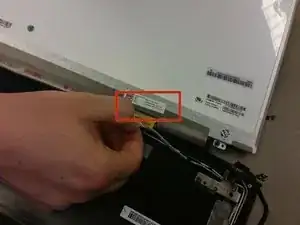

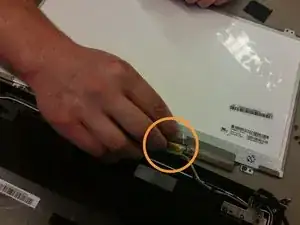

На задней стороне экрана ЖК найдите защитную ленту в нижнем правом углу. Снимите ленту, чтобы открыть защелку с подключенным кабелем.

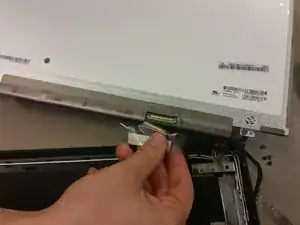

Переверните защелку, чтобы можно было удалить соединительный кабель. Уберите кабель, потянув вниз.

Старый ЖК-дисплей теперь полностью отключен, и вы готовы установить новый экран ЖК.

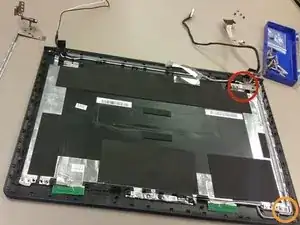

После удаления экрана ЖК откроются петли.

Удалите четыре винта M2 x 3 мм с Philips.

По два винта с каждой стороны, расположенные ближе к нижней части петель.

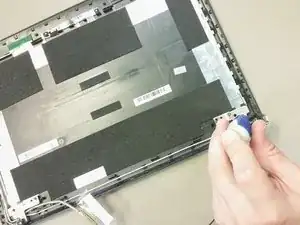

Удалите четыре винта m2 x 4 мм с Philips.

По два винта с каждой стороны, расположенные ближе к верхней части петель.

Петли теперь полностью отсоединены и могут быть извлечены из задней крышки.
