Замена клавиатуры Lenovo IdeaPad Y500
Используйте это руководство, чтобы снять или заменить клавиатуру Lenovo IdeaPad Y500, которая работает некорректно. Рекомендуется создать резервную копию жесткого диска на случай повреждения, вызванного при снятии клавиатуры. Отключите питание компьютера перед выполнением следующих шагов, чтобы избежать повреждения компонентов устройства.
После снятия старой клавиатуры повторите все шаги в обратном порядке (начиная с последнего шага и заканчивая шагом 1), чтобы собрать устройство. Уточните местные правила утилизации электронных отходов.
Шаг 1

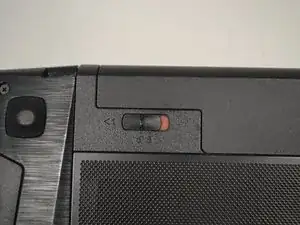

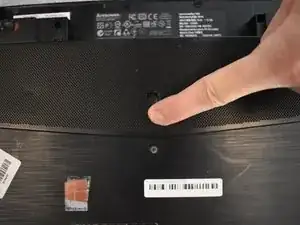

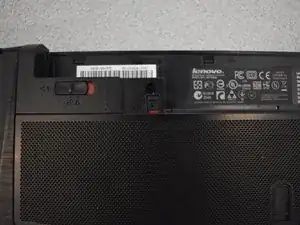

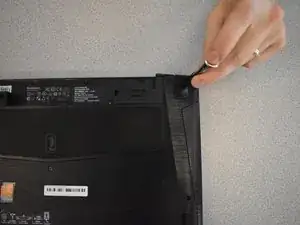

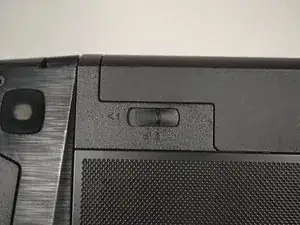

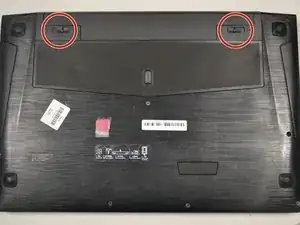

Сдвиньте защелку на правой стороне до щелчка. После щелчка вы должны увидеть красный цвет.
Шаг 2
В отличие от первой, эта защелка с пружинным механизмом и должна удерживаться при использовании.

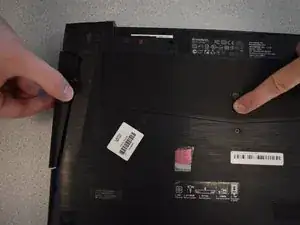

Сдвиньте защелку влево (в направлении стрелки под защелкой) и удерживайте.
Шаг 3

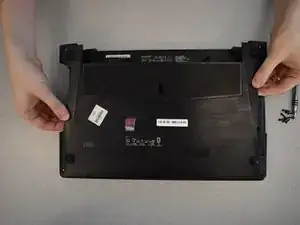

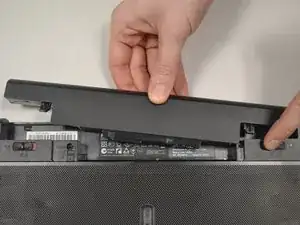

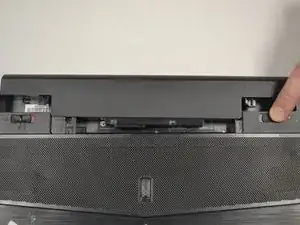

Осторожно оттяните аккумулятор от компьютера, удерживая защелку в открытом положении.

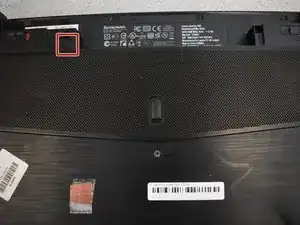

Шаг 4

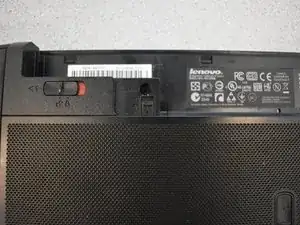

Разблокируйте фиксатор аккумулятора, потянув его вверх.
При разблокировке под ним должен проявиться красный цвет.

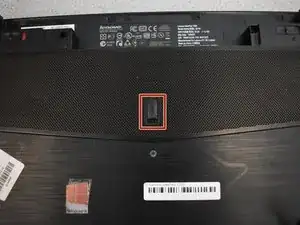

Шаг 5

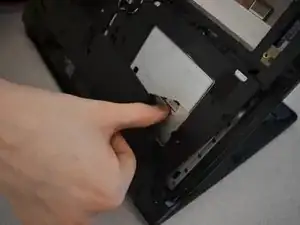

Нажмите фиксатор вниз и удерживайте в этом положении.
Выньте оптический привод.
Шаг 6

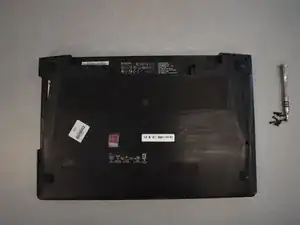

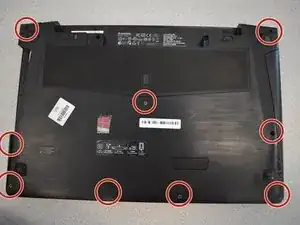

Отверткой Phillips №1 отвинтите девять винтов.
Шаг 7

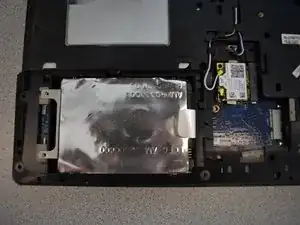

Поднимите ослабленную крышку, чтобы снять её.

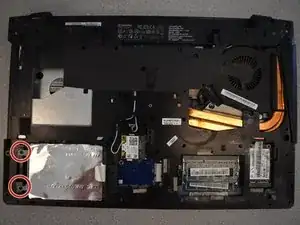

Отверткой Phillips №1 отвинтите два винта.

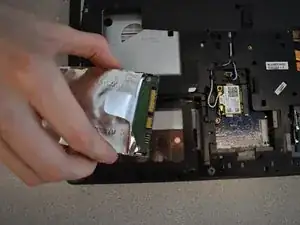

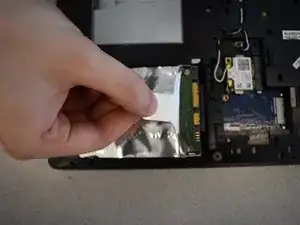

Шаг 8

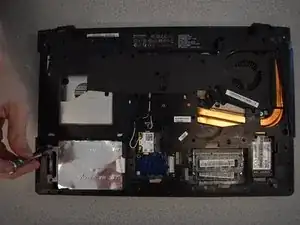

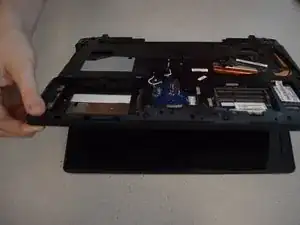

Потяните язычок прямо влево, пока часть не освободится.
Поднимите часть, чтобы полностью снять её.

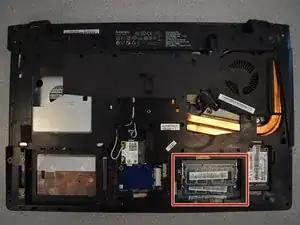

Шаг 9

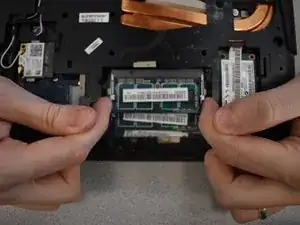

Чтобы освободить модуль памяти DIMM, одновременно раздвиньте защелки по обеим сторонам.
Модуль DIMM выскочит самостоятельно.
Шаг 10

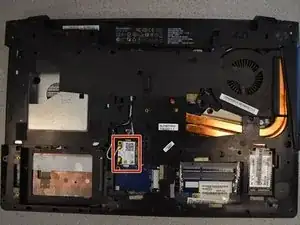

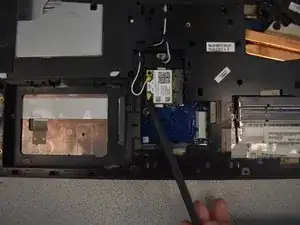

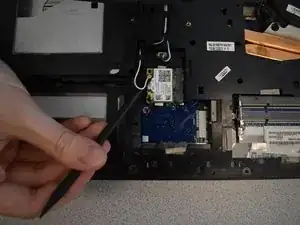

Чтобы отключить Wi‑Fi кабели, используйте лопатку, аккуратно подденьте их снизу.
Кабели Wi‑Fi хрупкие.
Шаг 11

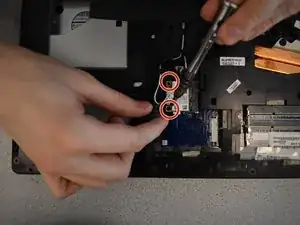

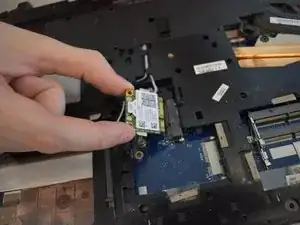

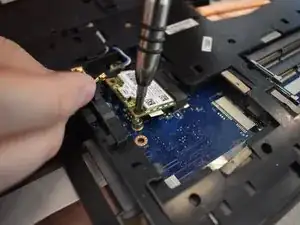

Отверткой Phillips №1 отвинтите два винта.
После извлечения винтов плата просто выпадет.
Шаг 12

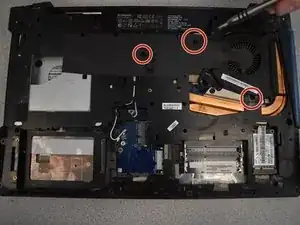

Отверткой Phillips №1 отвинтите три винта.
Шаг 13
Поверните ноутбук крышкой вниз и слегка откройте.

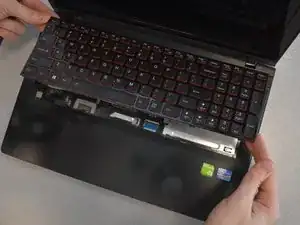

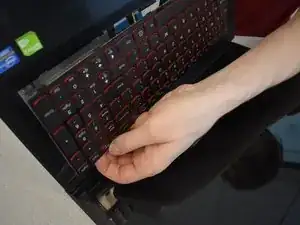

Чтобы снять клавиатуру, толкните заднюю часть клавиатуры вперед большим пальцем, одновременно оттягивая её от ноутбука с другой стороны.
Вы не сможете полностью оттянуть клавиатуру — кабели всё ещё подключены к ноутбуку.
Шаг 14

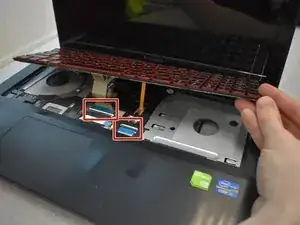

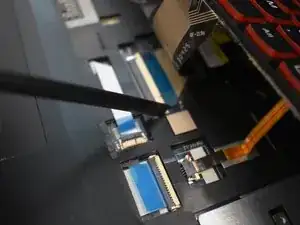

Чтобы освободить кабели, используйте лопатку, сдвиньте оба фиксатора по бокам кабеля.

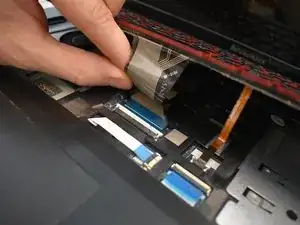

Аккуратно потяните кабели вверх, чтобы отключить.
Шаг 15

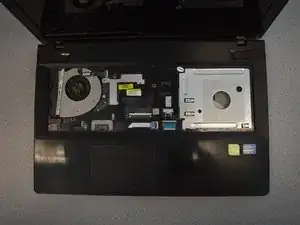

Поднимите клавиатуру и отведите её от ноутбука, чтобы снять.
Заключение
Для сборки устройства повторите инструкции в обратном порядке.
Перевод руководства с ifixit.com
