Замена дочерней платы Lenovo IdeaPad Y580-2099

Сдвиньте оба фиксатора батареи, расположенные на задней стороне устройства.

Снимите батарею.

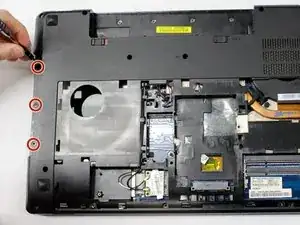

Выверните 2 винта на нижней части устройства.

Выдвиньте заднюю панель.

Выверните 3 винта, отмеченные как «клавиатурные».

Переверните ноутбук и откройте его.

Затем подденьте всю клавиатуру лопаткой из пластика.

Обязательно используйте пластмассовую лопатку. Использование других инструментов может повредить устройство.

Не снимайте рамку вокруг клавиш. Эта часть не подлежит снятию.

Используйте отвертку Phillips №0, чтобы вывернуть 16 выделенных винтов. Это 12 винтов M2.5 x 8 мм и 4 винта M2 x 2 мм.

Используйте отвертку Phillips №0, чтобы вывернуть винт 10 мм (выделен оранжевым), который крепит оптический привод.

Быстро проверьте и убедитесь, что все винты на задней панели удалены из устройства.

Некоторые винты могли быть удалены на предыдущих шагах.

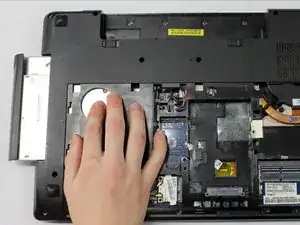

Аккуратно выдвиньте оптический привод.

Используйте отвертку Phillips №0, чтобы вывернуть три винта M2 x 3 мм, окружённые красным.

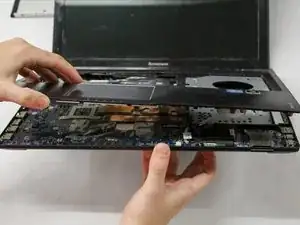

Осторожно поднимите верхнюю панель — к материнской плате подсоединены проводные разъёмы.

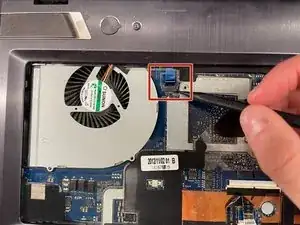

Найдя кабель, удерживающий верхнюю панель, аккуратно отстегните защёлку с помощью точных пинцетов.

Осторожно снимите верхнюю панель.

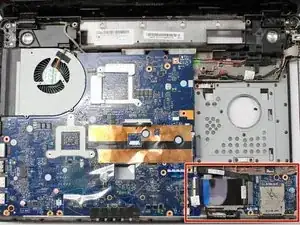

Теперь, когда верхняя панель снята, найдите дочернюю плату. (Выделена красным).

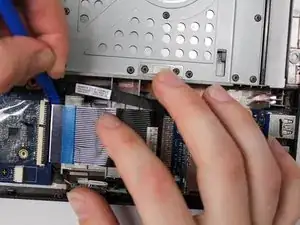

Используйте пластмассовую лопатку или точные пинцеты, чтобы аккуратно отстегнуть кабели дочерней платы.

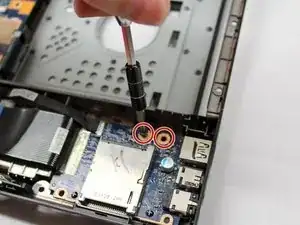

Используйте отвертку Phillips №0, чтобы вывернуть два винта M2.5 x 3 мм, которые удерживают дочернюю плату.

Проверьте и убедитесь, что все винты и кабели отсоединены перед попыткой вынуть дочернюю плату.

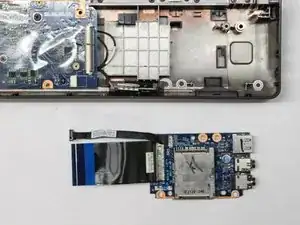

Осторожно извлеките дочернюю плату.
