Замена вентилятора Lenovo IdeaPad Y580-2099
В этом руководстве описано, как заменить модуль вентилятора и радиатора на ноутбуке Lenovo IdeaPad Y580-2099. Вентилятор и радиатор представляют собой совмещённый узел, который нельзя разделить.
Шаг 1
Сдвиньте оба фиксатора аккумулятора, расположенные на задней панели устройства.
Шаг 2
Снимите аккумулятор.
Шаг 3

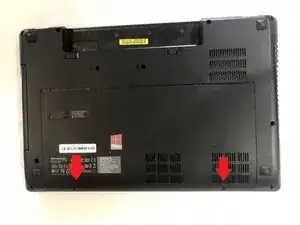

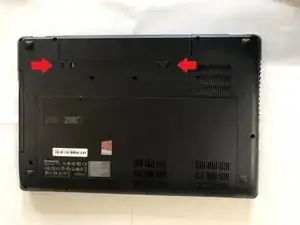

Отверните 2 винта на нижней панели устройства.

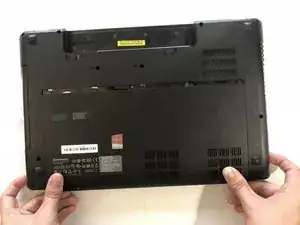

Выдвиньте заднюю крышку.
Шаг 4

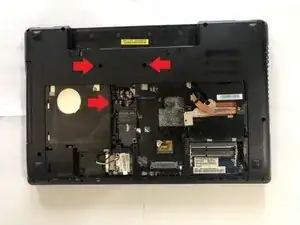

Отверните 3 винта, удерживающих клавиатуру.
Шаг 5

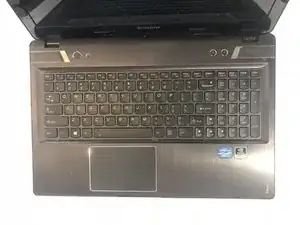

Переверните ноутбук и откройте крышку.

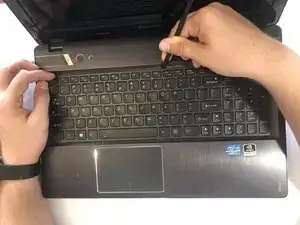

Затем подденьте всю клавиатуру лопаткой из пластика.
Убедитесь, что используете пластиковую лопатку. Использование других инструментов может повредить устройство.
Не снимайте рамку вокруг клавиш — эта часть неотъемлемая.
Шаг 6
Переверните ноутбук обратно и отверните винт, фиксирующий оптический привод.

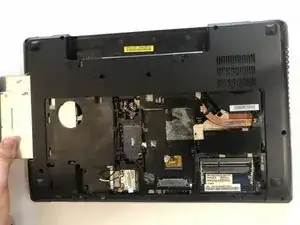

Извлеките оптический привод.

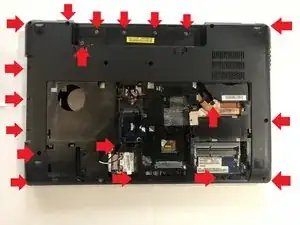

Отверните все винты на нижней части корпуса.
Шаг 7
Переверните устройство.

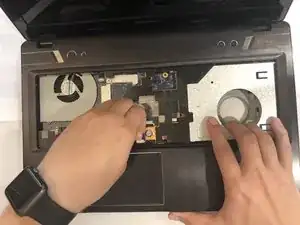

Отключите два кабеля, как показано на изображениях.

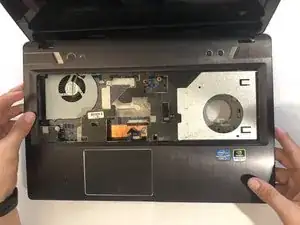

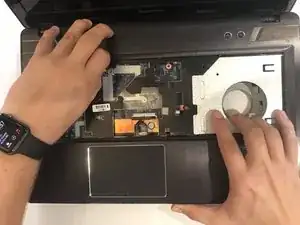

Поднимите рамку клавиатуры.
Рамка должна подниматься легко; если нет, вернитесь и убедитесь, что все винты удалены.
Шаг 8

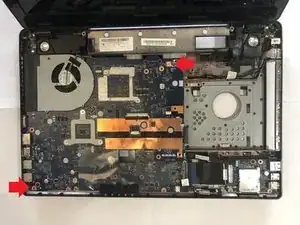

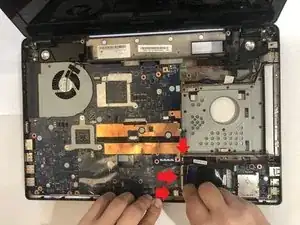

Отверните винты, крепящие материнскую плату.
Отсоедините три разъёма: два чёрных и один белый.
Шаг 9

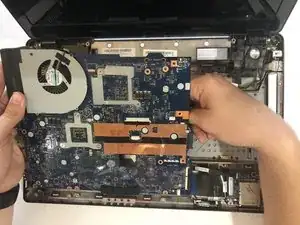

Осторожно приподнимите материнскую плату.
Отключите провода под материнской платой.
Будьте внимательны, чтобы не порвать провода под материнской платой при её подъёме.
Шаг 10

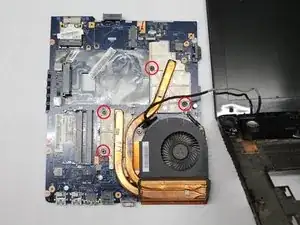

Используя крестовую отвертку Phillips #0, отвинтите четыре винта длиной 6,5 мм.
Шаг 11
Отключите разъём, обведённый красным.
Чтобы минимизировать риск повреждения проводов, тяните за корпус разъёма, а не за провода.
Шаг 12

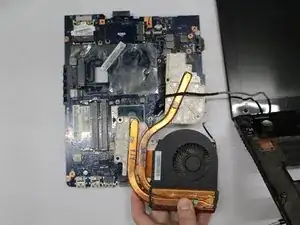

Поднимите модуль вентилятора и освободите его от материнской платы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
