Замена шасси Lenovo Y570

Часть шасси, к которой крепятся петли сборки ЖК-дисплея, крайне слабая и легко ломается. В этом руководстве показано, как разобрать все компоненты устройства, кроме сборки ЖК-дисплея, чтобы установить их в новое шасси.

Шаг 1

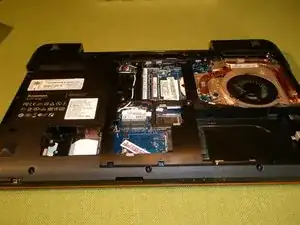

С нижней стороны устройства: раздвиньте два фиксатора к внешним краям и извлеките аккумулятор.

Шаг 2

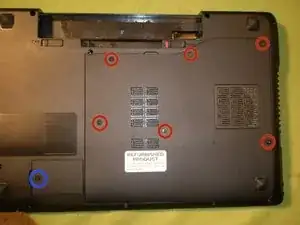

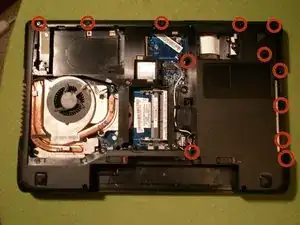

Полностью выкрутите шесть винтов крепления задней панели доступа, отстегните и снимите панель.

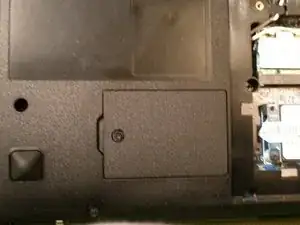

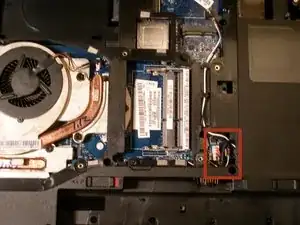

Полностью выкрутите один винт крепления крышки карты кабельного ТВ, отстегните и снимите крышку.

Шаг 3

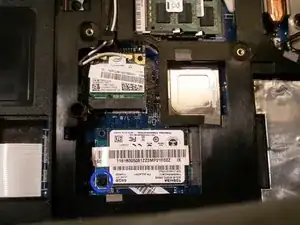

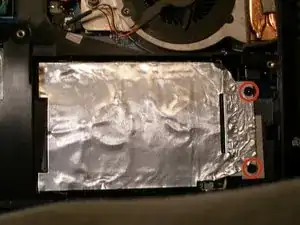

Снимите два винта крепления жесткого магнитного диска, выдвиньте диск из разъема и извлеките из устройства.

Снимите один винт крепления твердотельного накопителя, выдвиньте диск из разъема и извлеките из устройства.

Шаг 4

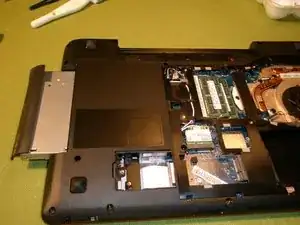

Снимите один винт крепления оптического привода и выдвиньте его из устройства.

Шаг 5

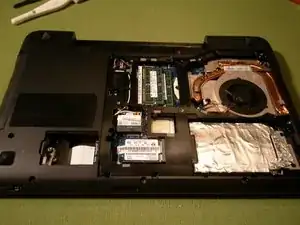

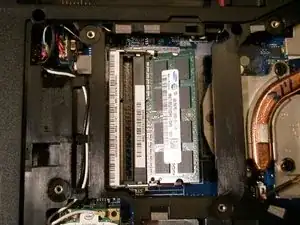

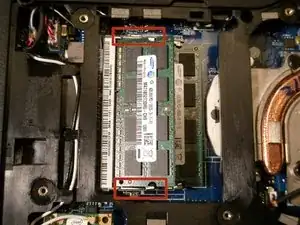

Нажмите на фиксаторы с обеих сторон модулей памяти DIMM, чтобы освободить и удалить их из устройства.

Шаг 6

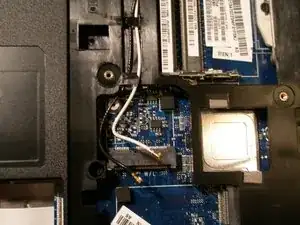

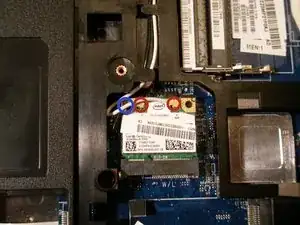

Аккуратно приподнимите пластиковой лопаткой или медиатором две антенные провода, чтобы отсоединить их от карты беспроводной сети.

Снимите один винт крепления карты беспроводной сети и извлеките её из устройства.

Шаг 7

Снимите единственный винт крепления клавиатуры. Этот винт, а также винт, который крепил оптический привод, также прикреплены к задней части клавиатуры.

Шаг 8

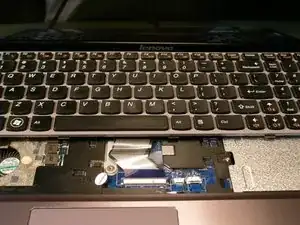

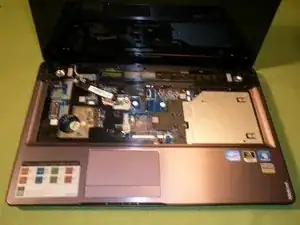

Пластиковой лопаткой или медиатором аккуратно приподнимите и отсоедините верхнюю часть клавиатуры, начиная с одного из верхних углов. Отсоедините боковые части клавиатуры и аккуратно сдвиньте её вперёд, чтобы открыть шлейф.

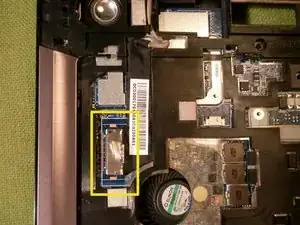

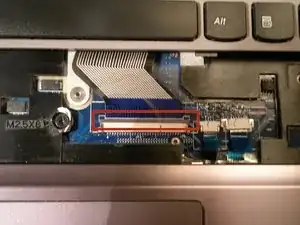

Сдвиньте фиксатор шлейфа вперед, чтобы освободить его, затем вытяните шлейф из разъёма и снимите клавиатуру с устройства.

Шаг 9

С нижней стороны устройства: снимите восемь винтов крепления на стороне шарниров шасси.

Шаг 10

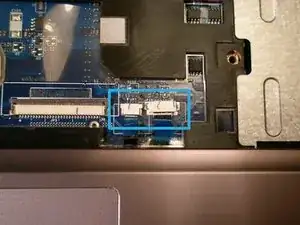

Сдвиньте фиксатор шлейфа вперёд и отключите кабель кнопки питания от системной платы.

Сдвиньте фиксатор шлейфа вперёд и отключите кабель индикатора состояния от системной платы.

Шаг 11

Пластиковой лопаткой или медиатором аккуратно отсоедините и поднимите крышку кнопки питания и индикатора состояния, затем снимите её.

Шаг 12

Снимите оставшиеся 12 винтов крепления с нижней части шасси.

Шаг 13

Снимите два винта крепления верхней рамки (расположены там, где раньше была клавиатура).

Отсоедините шлейфы тачпада и сенсорной панели от системной платы (на этих шлейфах нет фиксаторов — просто потяните их из разъёмов).

Отсоедините LVDS-кабель от системной платы, аккуратно отогнув скотч и потянув кабель вправо, чтобы отключить его.

Шаг 14

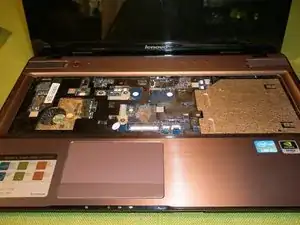

Пластиковой лопаткой или медиатором аккуратно отсоедините верхнюю рамку и снимите её.

Шаг 15

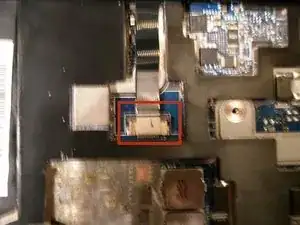

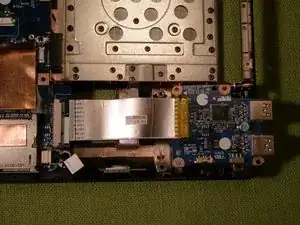

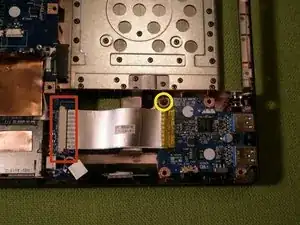

Сдвиньте фиксатор шлейфа вперёд и отключите шлейф платы USB от системной платы.

Снимите единственный винт крепления и поднимите плату USB из шасси, чтобы извлечь её.

Шаг 16

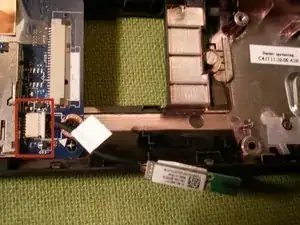

Отключите кабель Bluetooth от системной платы и поднимите модуль, чтобы извлечь его из шасси.

Шаг 17

С нижней стороны устройства: отключите кабели питания постоянного тока и динамика от системной платы.

Шаг 18

С верхней стороны устройства: снимите три винта крепления материнской платы.

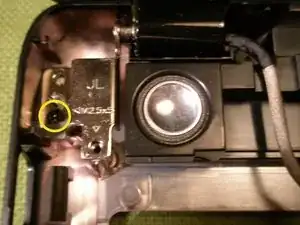

Ослабьте винт на левом шарнире ЖК-дисплея и аккуратно поднимите материнскую плату из шасси.

Шаг 19

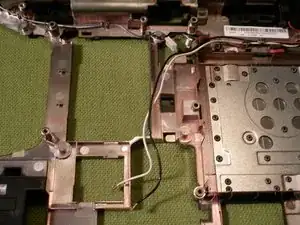

С нижней стороны устройства отсоедините антенные кабели от направляющих.

Шаг 20

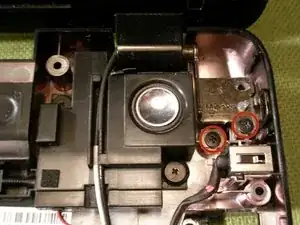

Выкрутите 3 оставшиеся винта крепления шарниров ЖК-дисплея и аккуратно извлеките блок ЖК-дисплея из корпуса.

Шаг 21

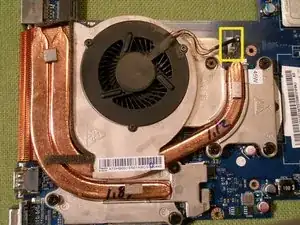

Отсоедините кабель вентилятора от материнской платы.

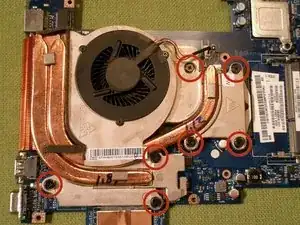

Выкрутите 7 винтов и снимите пружины крепления радиатора в порядке, указанном на радиаторе, затем снимите узел радиатора с платы.

Очистите старый термопрокладочный состав с процессора и графического контроллера. Нанесите тонкий слой качественной термопасты, например «Arctic Silver», при сборке устройства. Все термопрокладки оставьте на месте для повторной установки.

Шаг 22

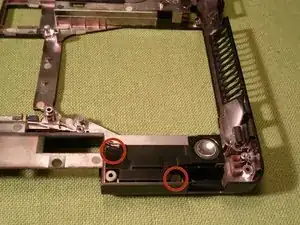

Выкрутите 4 винта крепления динамиков, освободите кабели динамиков из направляющих и аккуратно извлеките динамики из корпуса.

Шаг 23

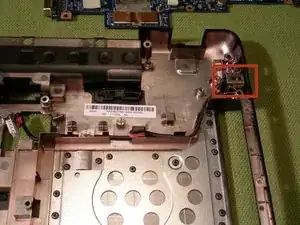

Освободите кабель питания постоянного тока из направляющих и аккуратно извлеките разъём постоянного тока из корпуса.

Заключение

Чтобы собрать устройство, выполните инструкции в обратном порядке.

Перевод руководства с ifixit.com
