Замена материнской платы и камеры Lenovo N21 Chromebook

Выключите Chromebook перед началом любых работ по ремонту.

Открытие корпуса Chromebook аннулирует гарантию производителя.

Отверткой удалите шесть крестообразных винтов (5,0 мм) из нижней крышки Chromebook.

Пластиковым инструментом для вскрытия отожмите четыре резиновые ножки с нижней крышки.

Отверткой удалите четыре крестообразных винта (5,0 мм), расположенных под резиновыми подошвами.

Переверните ноутбук и откройте экран.

Осторожно отожмите панель с клавиатурой и тачпадом от нижней крышки с помощью пластикового инструмента для вскрытия.

После полного отделения не оттягивайте панель сразу полностью от нижней крышки. Панель всё ещё соединена проводами с остальными внутренностями Chromebook.

Отключите ленточный кабель клавиатуры, поддев защёлку ZIF пластиковой лопаткой или ногтем, и аккуратно вытяните ленточный кабель прямо из разъёма.

Отключите ленточный кабель тачпада, поддев защёлку ZIF небольшим отверткой или ногтем, и аккуратно вытяните ленточный кабель прямо из разъёма.

Снимите панель с клавиатурой и тачпадом с устройства.

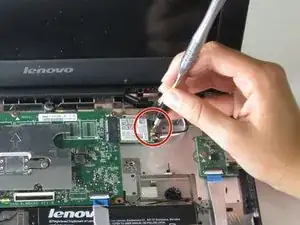

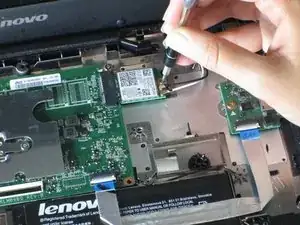

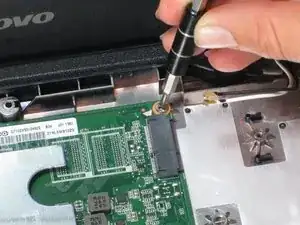

Отверткой удалите один винт Phillips (3 мм), фиксирующий Wi‑Fi модуль.

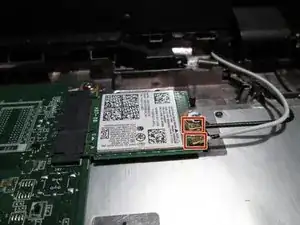

Снимите чёрный и белый провод, подключённые к Wi‑Fi модулю, аккуратно поддев их вверх.

При повторном подключении проводов убедитесь в правильном расположении. Нельзя перепутывать чёрный и белый провода.

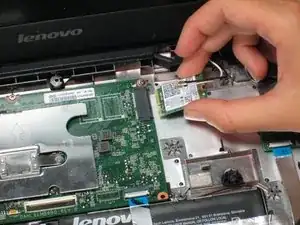

Извлеките Wi‑Fi модуль, потянув его прямо из разъёма.

Держите Wi‑Fi модуль горизонтально и тяните прямо назад, чтобы не повредить деталь.

Осторожно подденьте шестью маленькими резиновыми накладками вокруг экрана пластиковой лопаткой, чтобы открыть доступ к винтам.

Есть две резиновые накладки без винтов под ними, которые можно не снимать.

Отверткой удалите шесть крестообразных винтов (4,0 мм), находящихся под резиновыми накладками.

Пластиковым инструментом для вскрытия аккуратно отожмите тонкую пластиковую рамку от экрана.

На нижнем крае рамки есть клейкая лента, поэтому её отдирать придётся с небольшим усилием. Будьте осторожны, чтобы не сильно сгибать пластик — он может сломаться.

Удалите четыре крестообразных винта (3,0 мм), расположенных симметрично по бокам экрана.

Вытяните кабель, соединяющий материнскую плату с экраном, прямо из задней части экрана.

Экран очень хрупкий. При обращении с ним избегайте приложения неравномерного давления и изгибов.

Снимите экран с устройства.

Удалите два крестообразных винта (4,0 мм) с правой стороны камеры.

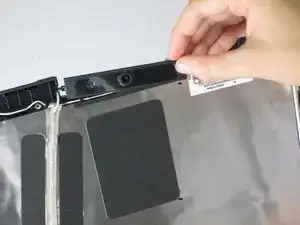

После удаления двух винтов аккуратно снимите камеру с верхней части экрана.

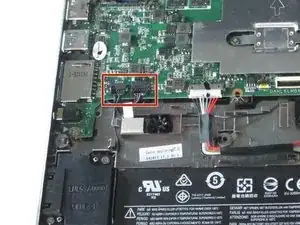

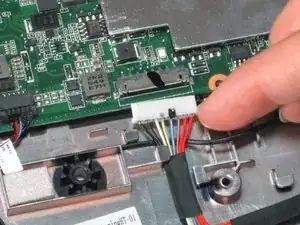

Отключите батарею, вытащив разъём кабеля батареи прямо из гнезда.

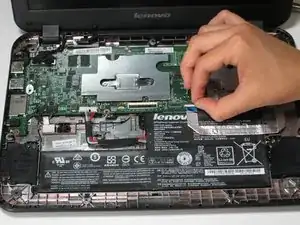

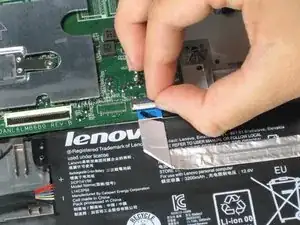

Отключите кабель USB от его ZIF-разъёма, приподняв язычок ZIF и аккуратно вытащив кабель прямо наружу.

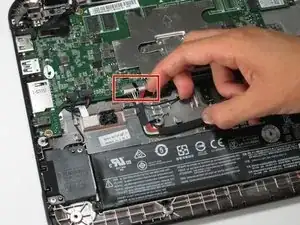

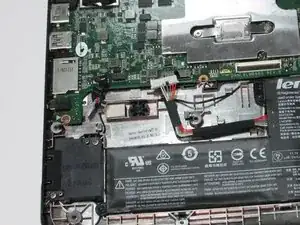

Отключите динамики, вытащив два кабеля динамиков прямо из их разъёмов.

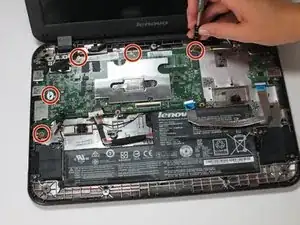

С помощью отвертки выкрутите пять перекрёстных винтов Phillips длиной 3,0 мм с материнской платы.

С помощью отвертки ослабьте два винта, которые крепятся к крышке процессора в центре материнской платы.

Не пытайтесь полностью выкрутить винты из крышки процессора, просто ослабьте их на месте до тех пор, пока крышка процессора не станет подниматься.

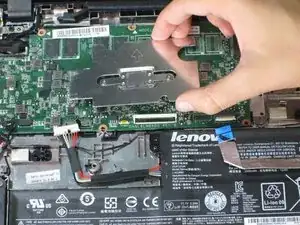

Поднимите крышку процессора и снимите её с процессора.

Не прикасайтесь к самому процессору после снятия металлической крышки. Процессор чрезвычайно хрупкий, и масла с пальцев могут повредить деталь.

Материнская плата теперь освобождена от нижней части корпуса Chromebook.

Камера всё ещё подключена к материнской плате, поэтому её также необходимо снять перед окончательным извлечением обеих компонентов.

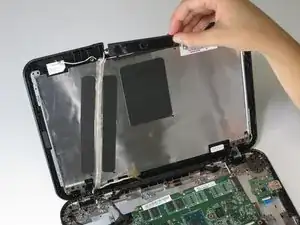

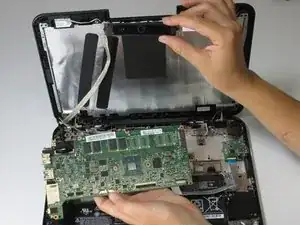

Осторожно извлеките камеру вместе с материнской платой, аккуратно потянув за провода, приклеенные к задней части крышки экрана.

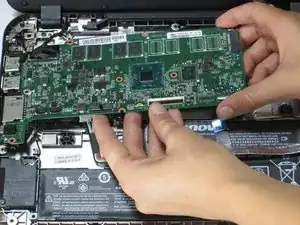

Теперь материнскую плату и камеру можно вынуть из устройства.
