Замена платы ввода-вывода (I/O) для Lenovo N20p Chromebook

Выключите Chromebook перед началом ремонта.

Удалите два винта Phillips #0 длиной 3,5 мм с помощью отвертки.

Для выполнения этого шага необходимо извлечь только эти два винта.

Используйте крюк металлической лопатки, чтобы аккуратно приподнять клавиатуру.

Поднимайте клавиатуру осторожно. Если поднять слишком быстро, можно оторвать два кабеля, соединяющие клавиатуру с материнской платой.

Осторожно отсоедините кабель клавиатуры от материнской платы, потянув за синюю язычок кабеля.

Теперь Вы сможете заменить клавиатуру.

Снимите две резиновые ножки с задней части Chromebook с помощью металлической лопатки.

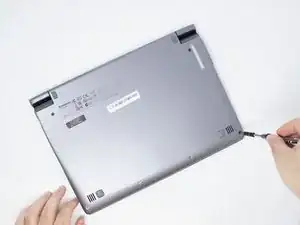

Удалите шесть нижних винтов Phillips #0 длиной 3,5 мм и два верхних винта Phillips #1 длиной 5 мм.

Удалите все девять винтов Phillips #00 длиной 3,5 мм с помощью отвертки.

Отсоедините кабель аккумулятора от материнской платы.

Отсоедините кабель тачпада от материнской платы.

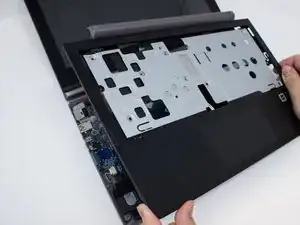

Используйте металлическую лопатку вдоль шва между клавиатурой и нижней частью Chromebook, чтобы приподнять и снять панель под ладони.

При отпирании может слышаться громкий щелчок — это нормально. Угловые защёлки снимаются тяжелее остальных и издают громкий звук.

Отсоедините USB-кабель от материнской платы, вытянув синюю язычок кабеля.

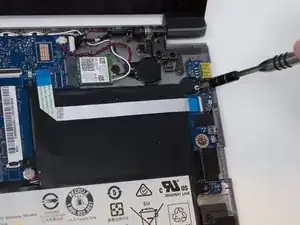

Удалите все пять винтов Phillips #00 длиной 3,0 мм, соединяющих аккумулятор и материнскую плату.

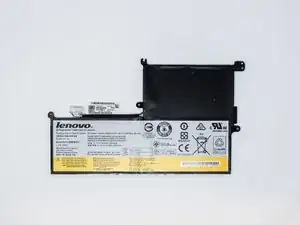

Снимите аккумулятор.

Удобно приподнимать и удерживать аккумулятор, как показано.

После снятия аккумулятора убедитесь, что Вы отсоединили кабель ввода-вывода, подключённый к плате ввода-вывода.

С помощью плоского конца пластиковой лопатки аккуратно приподнимите плату ввода-вывода.

Теперь Вы можете заменить плату ввода-вывода.
