Замена динамиков Lenovo N22 Chromebook

Ноутбуки

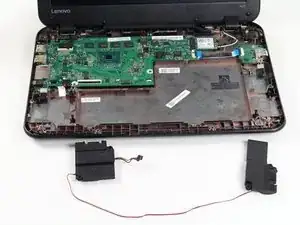

В этом руководстве описаны шаги по снятию динамиков. Динамики может потребоваться снять, если устройство выдает искаженный звук или отсутствует звук.

Шаг 1

Выключите Chromebook перед началом ремонта.

Открытие Chromebook аннулирует гарантию производителя.

Переверните Chromebook так, чтобы нижняя сторона была сверху.

Отверткой Phillips #1 удалите шесть винтов 6,6 мм на нижней панели.

С помощью лопатки снимите каждую из 4 резиновых ножек.

Отверткой Phillips #1 удалите четыре дополнительных винта под резиновыми ножками.

Шаг 2

Переверните Chromebook обратно и откройте экран.

Вставьте пластиковый инструмент для вскрытия между клавиатурой и нижней частью корпуса Chromebook.

Проведите пластиковым инструментом вдоль шва между клавиатурой и нижней частью корпуса, пока клавиатура не начнет свободно двигаться. Несколько защелок выйдут из положения.

При отпускании защелок нормально слышен громкий щелчок. Угловые защелки будет сложнее освободить и они будут щелкать громче.

Шаг 3

После освобождения клавиатуры возьмите два верхних угла, ближайших к экрану, и медленно поднимите клавиатуру вверх.

Не поднимайте клавиатуру резко — вы можете повредить два кабеля, соединяющие клавиатуру с материнской платой.

Отсоедините кабели, подняв фиксирующие язычки на черных ZIF-разъемах.

Медленно извлеките кабели из разъемов, потянув их вверх и наружу.

Шаг 4

Поднимите клавиатуру с задней панели, обнажив материнскую плату и аккумулятор.

Шаг 5

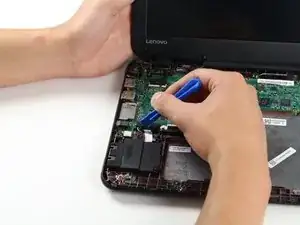

Отсоедините кабель аккумулятора от материнской платы, поджав краем пластикового инструмента между черным разъемом кабеля и серебристым гнездом на материнской плате.

Потяните кабель аккумулятора прямо на себя, отводя от серебристого гнезда.
