Замена платы ввода-вывода Lenovo IdeaPad 3 Chrome 15IJL6
Это руководство по замене пошагово показывает, как заменить плату ввода-вывода на Lenovo IdeaPad 3 Chrome 15IJL6.
Шаг 1
Используйте крестовую отвертку, чтобы выкрутить девять винтов длиной 4 мм, крепящих нижнюю крышку. hrome 15IJL6
Вставьте медиатор для вскрытия (opening pick) в стык между нижней крышкой и шасси.
Отожмите по всему периметру, пока нижняя крышка полностью не отщёлкнется.
Снимите нижнюю крышку.
Шаг 2
Используйте плоский конец лопатки, чтобы аккуратно выдавить разъём аккумулятора непосредственно из его гнезда на материнской плате.
Шаг 3

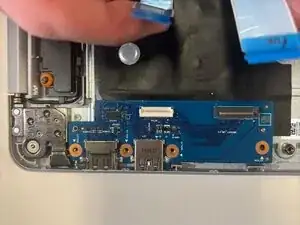

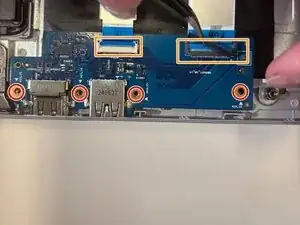

Уберите четыре крестовых винта длиной 4 мм, которые крепят плату ввода-вывода.
Поднимите два фиксирующих язычка ZIF.
Не пытайтесь снять фиксирующие язычки, как показано на фото.
Отключите два ленточных кабеля.
Снимите плату ввода-вывода.
Шаг 4
Поднимите защёлки — микросхема готова к извлечению из устройства.
Заключение
Для сборки устройства выполните указанные выше шаги в обратном порядке.
Сдайте электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
