Замена модуля WLAN и Bluetooth в Chromebook Lenovo N20p

Перед началом ремонта выключите Chromebook.

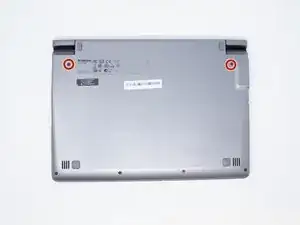

Снимите два винта Phillips #0 длиной 3,5 мм с помощью отвертки.

Для выполнения этого шага необходимо снять только эти два винта.

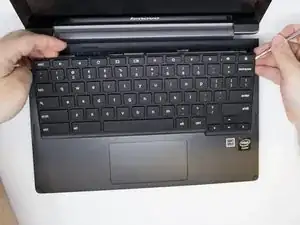

Используйте крючок металлической лопатки, чтобы аккуратно приподнять клавиатуру.

Приподнимайте клавиатуру осторожно. Если приподнять слишком быстро, можно повредить два кабеля, соединяющие клавиатуру с материнской платой.

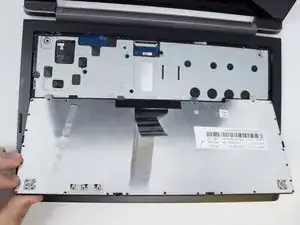

Аккуратно отсоедините кабель клавиатуры от материнской платы, потянув за синюю вкладку кабеля.

Теперь вы сможете заменить клавиатуру.

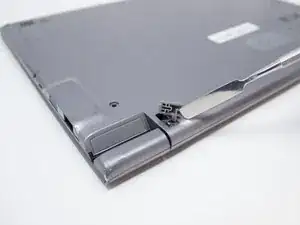

Снимите две резиновые ножки с задней стороны Chromebook с помощью металлической лопатки.

Снимите шесть нижних винтов Phillips #0 длиной 3,5 мм и два верхних винта Phillips #1 длиной 5 мм.

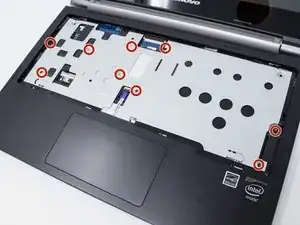

Снимите все девять винтов Phillips #00 длиной 3,5 мм с помощью отвертки.

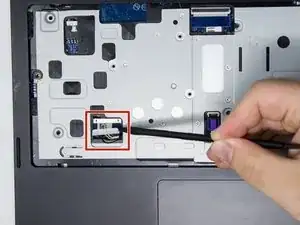

Отключите кабель батареи от материнской платы.

Отключите кабель тачпада от материнской платы.

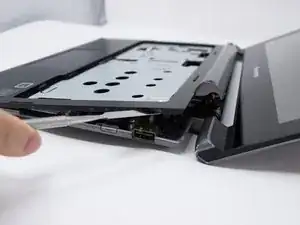

Проведите металлической лопаткой по шву между клавиатурой и нижней частью Chromebook, чтобы приподнять и снять модуль подставки для ладоней.

Нормально, что при отсоединении слышен громкий щелчок. Крепления в углах будет сложнее отсоединить, и они издадут громкий звук.

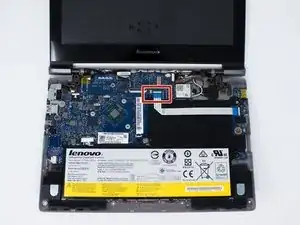

Отключите USB-кабель от материнской платы, вынув синюю вкладку из разъёма кабеля.

Снимите все пять винтов Phillips #00 длиной 3,0 мм, которые соединяют батарею и материнскую плату.

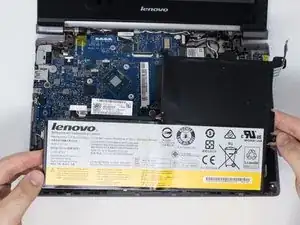

Снимите батарею.

Удобно приподнимать и удерживать батарею, как показано.

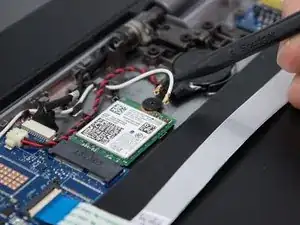

Отключите белый и чёрный кабели от комбинированного модуля WLAN и Bluetooth.

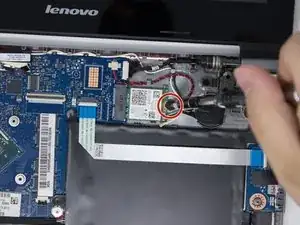

Снимите винт Phillips #1 длиной 2 мм.

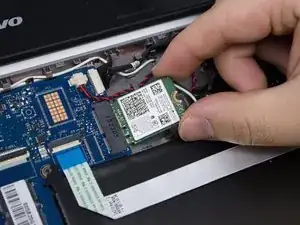

Приподнимите и вытяните модуль WLAN и Bluetooth в показанном направлении.

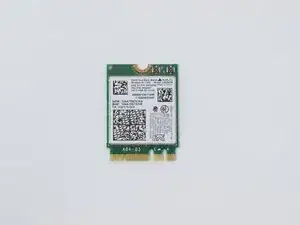

Теперь вы можете заменить комбинированный модуль WLAN и Bluetooth.
