Замена беспроводной карты Chromebook Lenovo N22

Выключите Chromebook перед началом ремонта.

Открытие Chromebook аннулирует гарантию производителя.

Переверните Chromebook так, чтобы нижняя часть была направлена вверх.

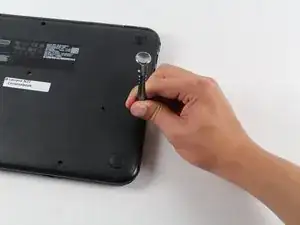

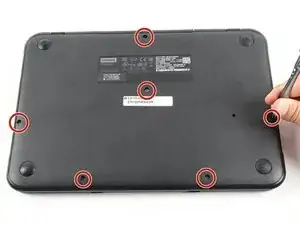

Используйте отвертку Phillips #1, чтобы выкрутить шесть винтов 6,6 мм на нижней панели.

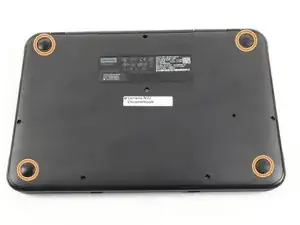

Используйте лопатку, чтобы снять каждую из 4 резиновых ножек.

Используйте отвертку Phillips #1, чтобы выкрутить четыре дополнительных винта под резиновыми ножками.

Переверните Chromebook обратно и откройте экран.

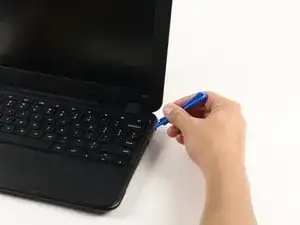

Вставьте пластиковый инструмент для раскрытия между клавиатурой и нижней частью Chromebook.

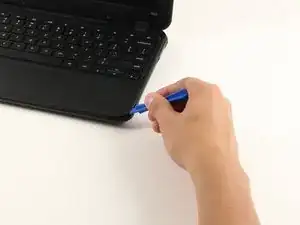

Проведите пластиковым инструментом вдоль шва между клавиатурой и нижней частью Chromebook, пока клавиатура не начнёт свободно перемещаться. Несколько защёлок выскочат.

Нормально, что защёлки издают громкий щелчок при освобождении. Угловые защёлки будет труднее отсоединить и они будут щёлкать громче.

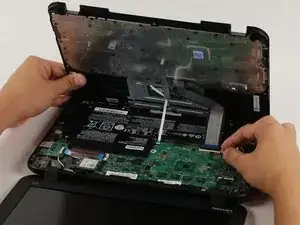

После освобождения клавиатуры схватите два верхних угла, ближайших к экрану, и медленно приподнимите клавиатуру.

Не поднимайте клавиатуру резко, иначе можно повредить два кабеля, соединяющие клавиатуру с платой.

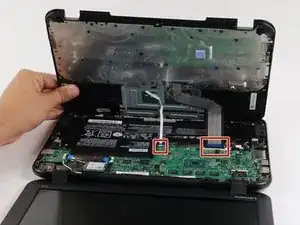

Отключите кабели, приподняв фиксирующие язычки на чёрных ZIF-разъёмах.

Медленно вытяните кабели вверх и выньте из разъёмов.

Приподнимите клавиатуру и снимите её с задней панели, оголив материнскую плату и аккумулятор.

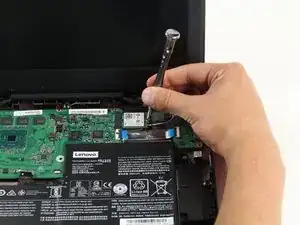

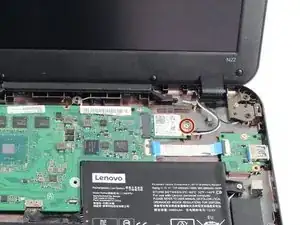

Используйте отвертку Philips #1, чтобы выкрутить винт 3,6 мм с задней панели.

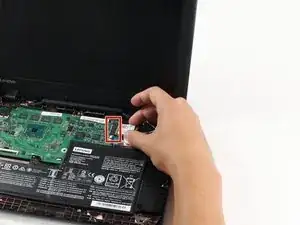

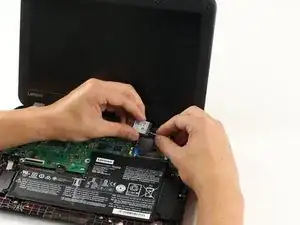

Осторожно сдвиньте беспроводную карту вправо, чтобы извлечь её из стандартного разъёма на плате.

Возьмите чёрный и белый провода как можно ближе к разъёмам антенных кабелей.

Осторожно оттяните чёрный и белый провода от разъёмов антенных кабелей на беспроводной карте.

При повторной установке разместите провода на разъёмах антенных кабелей и аккуратно нажмите прямо вниз. Провода должны защёлкнуться обратно в разъёме.

При повторной установке убедитесь, что белый провод и чёрный провод возвращены в свои исходные разъёмы.
