Замена экрана Lenovo N21 Chromebook

Выключите Chromebook перед началом любых ремонтных работ.

Открытие корпуса Chromebook аннулирует гарантию производителя.

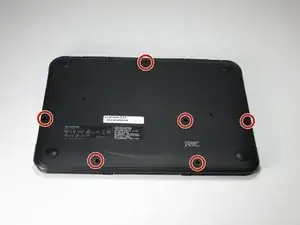

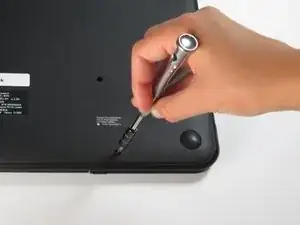

Используйте отвертку, чтобы вынуть шесть винтов Phillips 5.0 мм с нижней крышки Chromebook.

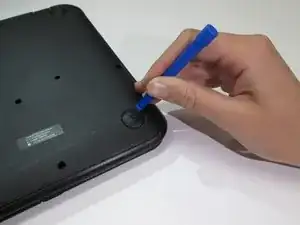

С помощью пластикового инструмента для вскрытия отщелкните четыре резиновые заглушки с нижней крышки.

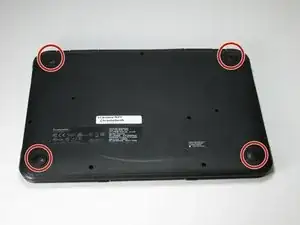

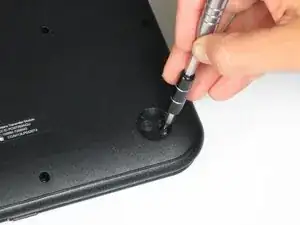

Отверткой удалите четыре винта Phillips 5.0 мм, расположенных под резиновыми подошвами.

Переверните ноутбук и откройте экран.

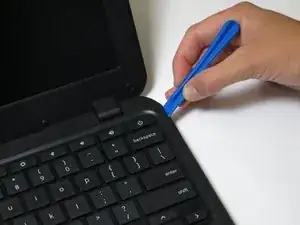

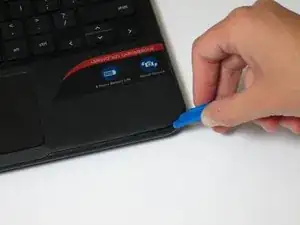

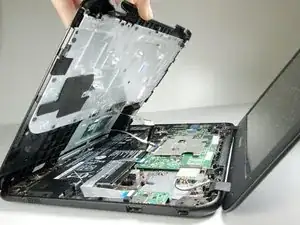

Аккуратно отожмите панель с клавиатурой и трекпадом от нижней крышки с помощью пластикового инструмента для вскрытия.

После полного отделения не тяните панель полностью от корпуса. Всё ещё имеются провода, соединяющие панель с остальными внутренними компонентами Chromebook.

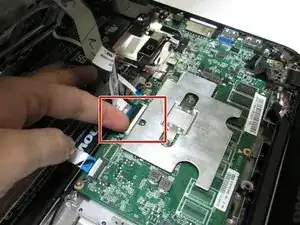

Отключите ленточный кабель клавиатуры, подняв фиксатор ZIF разъёма пластиковым инструментом или ногтем и аккуратно вытянув ленточный кабель прямо из его гнезда.

Отключите ленточный кабель трекпада, подняв фиксатор ZIF разъёма небольшим приспособлением для поддевания или ногтем и аккуратно вытянув ленточный кабель прямо из его гнезда.

Снимите панель с клавиатурой и трекпадом с устройства.

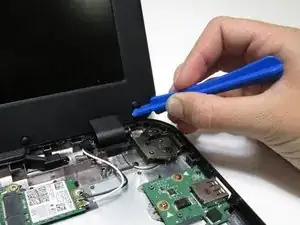

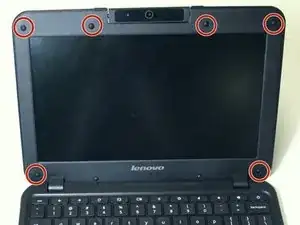

Осторожно снимите шесть небольших резиновых накладок вокруг экрана пластиковым инструментом, чтобы получить доступ к винтам.

Две резиновые накладки не имеют под собой винтов и их убирать не нужно.

С помощью отвертки удалите шесть винтов Phillips 4.0 мм, находящихся под резиновыми накладками.

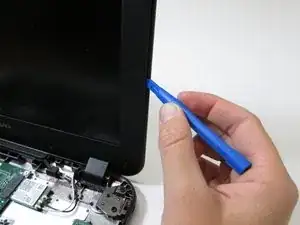

С помощью пластикового инструмента аккуратно подденьте тонкую пластиковую рамку и снимите её с экрана.

Нижний край рамки приклеен, и для его отодвигания потребуется небольшое усилие. Будьте осторожны, чтобы не перегнуть пластик, иначе он может сломаться.

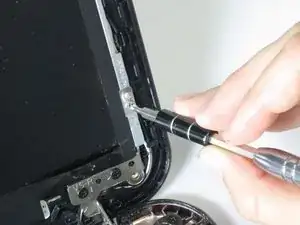

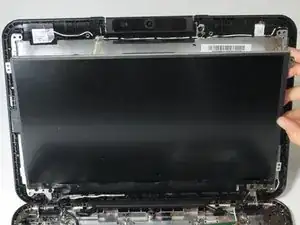

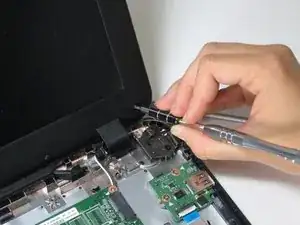

Удалите четыре винта Phillips 3.0 мм, расположенные симметрично по обе стороны экрана.

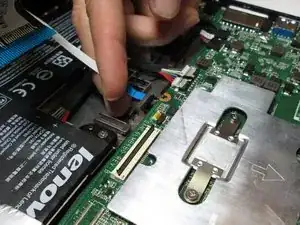

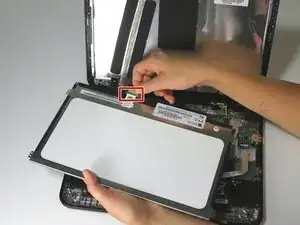

Вытяните кабель, соединяющий материнскую плату с экраном, прямо из задней части экрана.

Экран очень хрупкий. При обращении с ним избегайте неравномерного давления и изгиба.

Снимите экран с устройства.
