Замена материнской платы Chromebook Lenovo N22

Выключите хромбук перед началом ремонта.

Открытие хромбука аннулирует гарантию производителя.

Переверните хромбук так, чтобы нижняя часть была обращена вверх.

Используйте отвертку Phillips №1, чтобы снять шесть винтов длиной 6,6 мм на нижней панели.

Используйте лопатку, чтобы снять каждые 4 резиновые ножки.

Используйте отвертку Phillips №1, чтобы снять четыре дополнительных винта под резиновыми ножками.

Переверните хромбук обратно и откройте экран.

Затолкните пластиковую монтажную лопатку между клавиатурой и нижней частью хромбука.

Проводите пластиковой лопаткой вдоль стыка между клавиатурой и нижней частью хромбука, пока клавиатура не станет свободной. Несколько защелок выйдут из пазов.

Нормально, что защелки издают громкий щелчок при освобождении. Угловые защелки будет сложнее освободить и они издадут более громкий щелчок.

Когда клавиатура освободится, возьмитесь за два верхних угла, ближайших к экрану, и медленно приподнимите клавиатуру вверх.

Не поднимайте клавиатуру резко, иначе Вы можете повредить два кабеля, соединяющие клавиатуру с материнской платой.

Отключите кабели, поднимая фиксирующие крышки на черных ZIF-разъемах.

Медленно вытяните кабели вверх и из разъемов.

Поднимите клавиатуру вверх и снимите с задней панели, обнажив материнскую плату и аккумулятор.

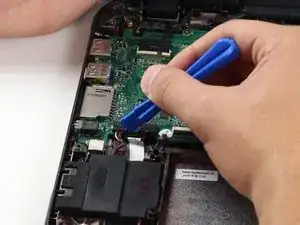

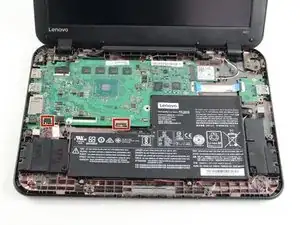

Отключите динамик и кабели батареи от их гнезд на материнской плате, используя край пластиковой монтажной лопатки, чтобы отжать разъемы кабелей от гнезд.

Тяните кабели на себя и в сторону от гнезд.

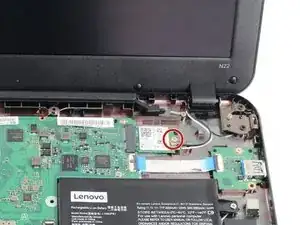

Используйте отвертку Phillips №1, чтобы снять винт длиной 3,6 мм в модуле беспроводной связи.

Осторожно сдвиньте модуль беспроводной связи вправо, чтобы вынуть его из стандартного разъема на материнской плате.

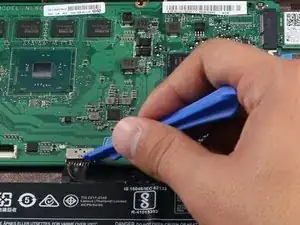

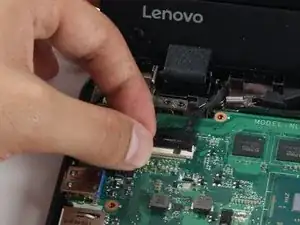

Отключите кабель дисплея от материнской платы, подняв фиксирующую крышку черного ZIF-разъема.

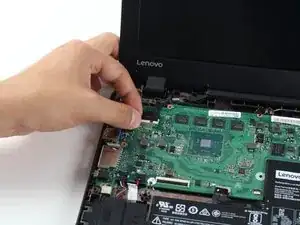

Осторожно потяните кабель вверх в сторону экрана.

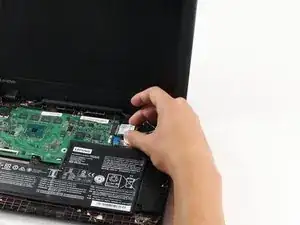

Отключите USB-плату от материнской платы, подняв черную фиксирующую крышку ZIF.

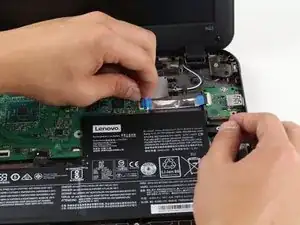

Осторожно потяните синюю язычок вправо, чтобы вынуть кабель.

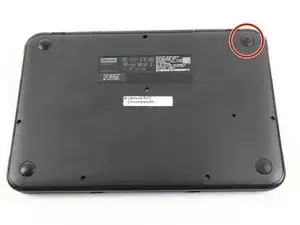

Затолкните пластиковую монтажную лопатку между резиновой ножкой и нижней частью хромбука. Поднимите лопатку, чтобы снять ножку. Это обнажит заднюю часть винта, удерживающего материнскую плату.

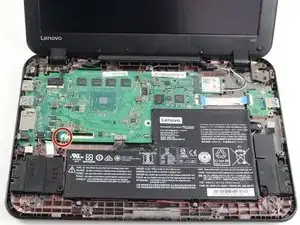

Переверните ноутбук на верхнюю сторону так, чтобы экран был обращен вверх, а задняя панель была согнута под углом 90 градусов. Это позволит увидеть как золотую гайку, так и винт.

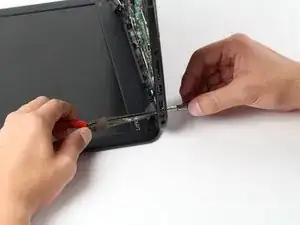

Удерживайте золотую гайку неподвижно круглогубцами с длинным носиком.

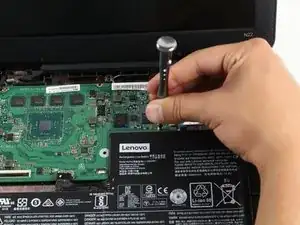

Удерживая золотую гайку на материнской плате, отверткой Phillips №1 поверните винт длиной 6,5 мм влево, чтобы его удалить.

Для этого шага может потребоваться дополнительная пара рук.

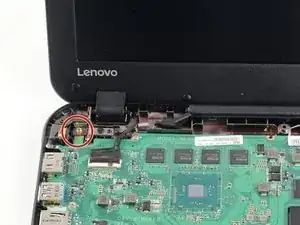

Снимите стикер Lenovo, расположенный поверх винта.

Используйте отвертку Phillips №1, чтобы снять шесть винтов длиной 3,6 мм с материнской платы.

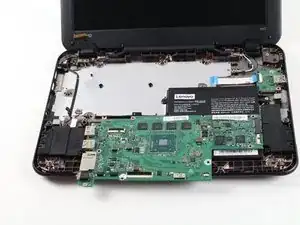

Осторожно поднимите материнскую плату вверх и выньте её из задней панели.

При повторной установке материнской платы убедитесь, что левый угол материнской платы выровнен с серебристой прорезью на задней панели.
