Замена материнской платы HP Pavilion x360 m3-u101dx
Используйте это руководство по замене, если материнская плата вашего HP Pavilion x360 m3-u101dx физически повреждена или вышла из строя и компьютер больше не загружается.
Материнская плата — главный компонент внутри ноутбука, к которому подключаются или вставляются все остальные аппаратные компоненты. Также обозначаемая как печатная плата, она отвечает за связь между этими аппаратными компонентами, чтобы они работали совместно. Основные аппаратные компоненты, подключённые к материнской плате: процессор, жесткий диск, оперативная память, аккумулятор и дисплей. Материнская плата также позволяет подключать внешние устройства к ноутбуку, такие как USB-носитель, клавиатура, мышь и т.д.
Если вы не знакомы с тем, как выглядит материнская плата, её довольно просто определить после открытия ноутбука. Это тонкая тёмно-синяя плата из стекловолокна с вкладками из меди. Также её легко опознать по местам, где вышеупомянутые аппаратные компоненты подключаются с помощью ленточных кабелей.
Материнская плата может выйти из строя по разным причинам, но наиболее частые — механические повреждения при падениях, перегрев и электрические разряды.
ВАЖНО: Перед переходом к этому руководству по замене убедитесь, что вы внимательно прочитали нашу страницу с инструкциями по устранению неполадок. Необходимо исключить все другие возможные аппаратные проблемы, которые могут вызывать неисправности, прежде чем тратить время и деньги на замену этой детали.
Шаг 1
Переверните ноутбук так, чтобы его нижняя часть была обращена вверх.
Шаг 2
Снимите пять винтов Phillips #1 длиной 1.4 мм с нижней части ноутбука.
Шаг 3
Снимите резиновую накладку с помощью пластиковой лопатки для вскрытия.
Снимите пять винтов Phillips #1 длиной 1.7 мм.
Шаг 4
Откройте экран ноутбука и переверните его так, чтобы клавиатура была обращена вверх.
Вставьте пластиковой лопаткой в один из углов, чтобы создать зазор между нижней панелью и панелью клавиатуры.
Проведите пластиковой лопаткой по периметру панели, чтобы отсоединить все защёлки, удерживающие её на месте.
Не отрывайте панель, потянув за один угол, так как это может повредить пластик.
Отсоедините панель клавиатуры от рамки.
К клавиатуре и тачпаду подключены два ленточных кабеля, поэтому не отрывайте панель клавиатуры, пока не отключите эти кабели на следующем шаге.
Шаг 5
Отсоедините два ленточных кабеля, подключенных внутри ноутбука, подняв защёлки пальцем.
Снимите панель клавиатуры с остальной части ноутбука.
Шаг 6
Компонент, который вы ДОЛЖНЫ сначала отключить — это аккумулятор, чтобы предотвратить любое накопленное в компьютере напряжение, даже если он выключен.

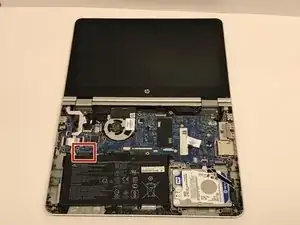

С помощью пластиковой лопатки поднимите разъём кабеля аккумулятора с материнской платы.

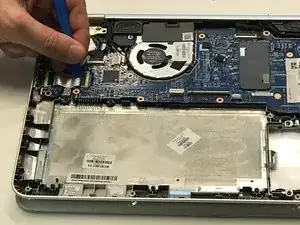

Отключите семь ленточных кабелей, подключенных к материнской плате, пальцем или пластиковой лопаткой.
Можно работать слева направо от аккумулятора, чтобы ни один кабель не был пропущен.
Шаг 7

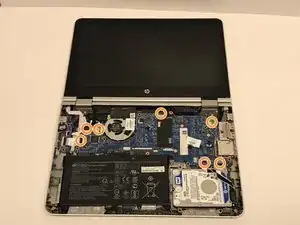

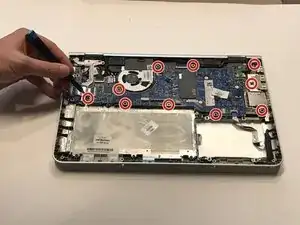

Снимите десять винтов Phillips #1 длиной 1.2 мм, которые фиксируют материнскую плату в корпусе ноутбука.
Шаг 8

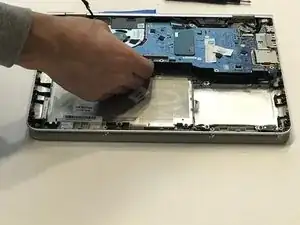

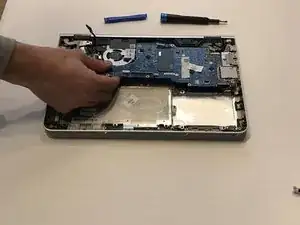

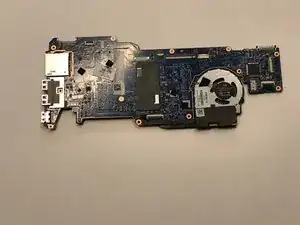

Снимите материнскую плату, подняв её и вытянув наружу.
НЕ прикладывайте силу, если материнская плата кажется застрявшей. Проверьте, что мешает её извлечению (например, кабель или винт), чтобы не повредить другие компоненты.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
