Замена жесткого диска HP Pavilion x360 m3-u001dx

Выключите компьютер.

Отключите питание и все внешние устройства, подключенные к компьютеру.

Работа с устройством при включенном питании может привести к поражению электричеством.

Используйте металлическую лопатку и снимите резиновую ножку с нижней части ноутбука.

Удалите все винты, расположенные на нижней панели ноутбука:

5 винтов Phillips 2.4 x 5.7 мм

5 винтов Phillips 2.0 x 5.0 мм

Обратите особое внимание на размер и расположение каждого винта и фиксатора при снятии и последующей установке.

Переверните компьютер на основание, откройте экран так, чтобы клавиатура была направлена вверх.

Клавиатура прикреплена внутри защелками. При снятии применяйте небольшую силу.

Используйте пластиковый инструмент для открытия, чтобы отделить клавиатуру от основания ноутбука.

Поднимите клавиатуру слегка, чтобы получить доступ к кабелям тачпада и клавиатуры.

Сильное или чрезмерное поднятие клавиатуры может повредить кабели клавиатуры, тачпада или их разъемы.

Отключите ленточные кабели, соединяющие тачпад и клавиатуру с системной платой (материнской платой).

Используя прочную лопатку, поднимите пластиковые фиксаторы, соединяющие ленточный кабель с материнской платой.

Потяните за синюю пластиковую язычок на ленточном кабеле, чтобы вынуть его из фиксатора на материнской плате.

Отделите клавиатуру от основания ноутбука.

С помощью отвертки Phillips 00 удалите 6 винтов Phillips 2.0 x 4.6 мм по периметру батареи.

Обратите особое внимание на размер и расположение каждого винта и фиксатора при снятии и последующей установке.

Осторожно приподнимите батарею от нижнего правого угла и отключите её от материнской платы.

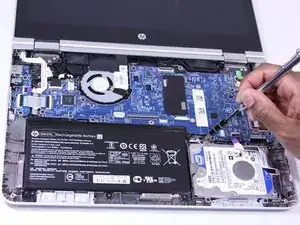

Отключите ленточные кабели, соединяющие жесткий диск с системной платой (материнской платой).

Используя прочную лопатку, поднимите пластиковые фиксаторы, соединяющие ленточный кабель с материнской платой.

Потяните за фиолетовую пластиковую язычок на ленточном кабеле, чтобы вынуть его из фиксатора на материнской плате.

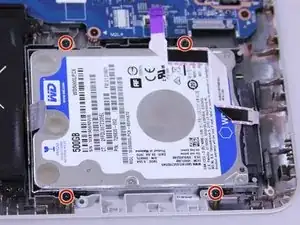

С помощью отвертки Phillips 00 удалите 4 винта Phillips 2.0 x 4.6 мм вокруг периметра жесткого диска.

Обратите особое внимание на размер и расположение каждого винта и фиксатора при снятии и последующей установке.

Используя предусмотренную язычок, поднимите и извлеките жесткий диск из основания ноутбука.

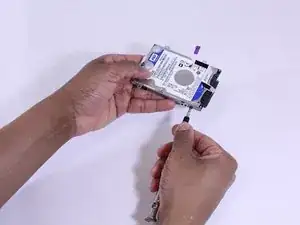

С помощью отвертки Phillips 00 удалите 4 винта Phillips 3.0 x 3.7 мм на внешнем монтажном кронштейне.

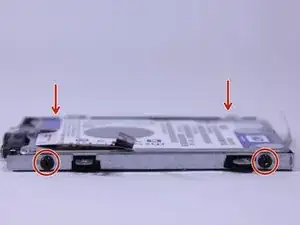

По два винта Phillips находятся с каждой стороны рамки жесткого диска.

Обратите особое внимание на размер и расположение каждого винта и фиксатора при снятии и последующей установке.

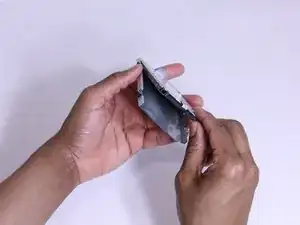

Снимите монтажный кронштейн.
