Замена материнской платы HP Pavilion x360 m3-u103dx
Данное руководство содержит пошаговые инструкции по замене материнской платы в ноутбуке HP Pavilion x360 m3-u103dx. Эта задача может быть непростой, если вы не имеете опыта или впервые разбираете ноутбук. Некоторые шлейфы и защелки могут быть хрупкими, поэтому требуется внимательность на протяжении всей процедуры. Также важно убедиться, что ноутбук отключен от питания, чтобы снизить риск поражения током или повреждения электроники.
Шаг 1
Выключите устройство.

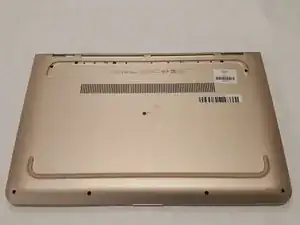

Переверните устройство задней стороной вверх.
Используя пластиковую лопатку, снимите резиновый ограничитель, чтобы открыть доступ к 5 винтам.
Шаг 2

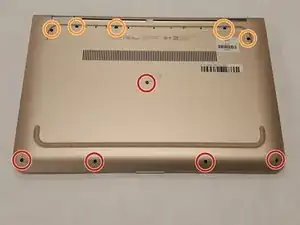

Используя отвертку с крестообразным наконечником, удалите 10 винтов с задней панели.
Пять винтов 2,4 × 5,7 мм.
Пять винтов 2,8 × 5,0 мм.
Шаг 3

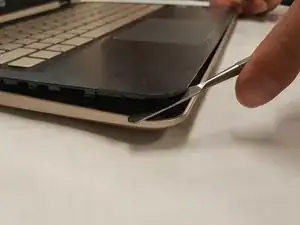

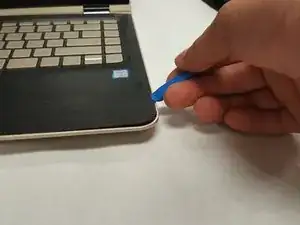

Используя пластиковый инструмент для вскрытия, подденьте клавиатуру в указанном месте и приподнимите её.
Затем, используя металлическую лопатку, аккуратно отогните клавиатуру по всему периметру, пока она полностью не освободится.
Медленно приподнимите всю клавиатуру вверх и отведите от экрана, чтобы открыть доступ к разъёмам и внутренним компонентам.
Шлейфы соединителей могут повредиться, если поднимать клавиатуру слишком высоко.
Шаг 4

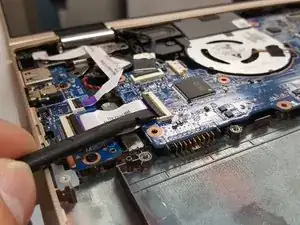

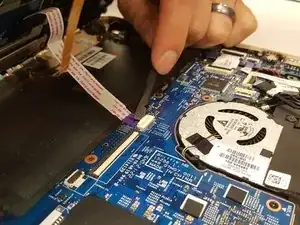

Используя черную нейлоновую лопатку, поднимите фиксаторы для каждого из указанных шлейфов.
Извлеките клавиатуру из устройства и отложите её в сторону.
Шаг 5

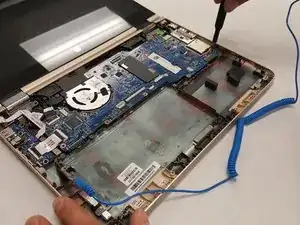

Используя отвёртку J000, удалите 9 винтов с материнской платы.
Используя отвёртку Y1, удалите 10-й винт сверху материнской платы.
Пинцет может быть полезен для извлечения винтов из труднодоступных мест.
Использование заземляющих браслетов предотвращает повреждение чувствительной электроники статическим электричеством.
Шаг 6

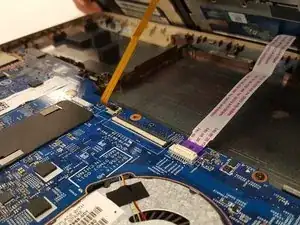

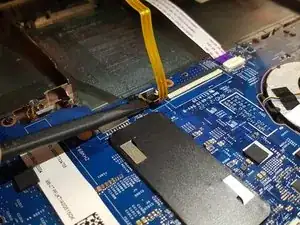

Используя лопатку, поднимите фиксаторы двух указанных шлейфов и аккуратно извлеките их из разъёмов.

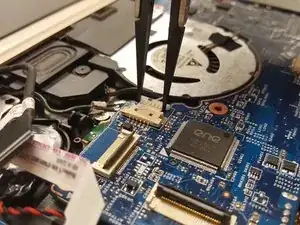

Используя пинцет, аккуратно отсоедините этот разъём от его гнезда.
Шаг 7

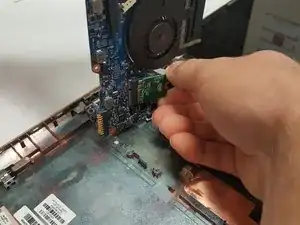

Аккуратно приподнимите всю материнскую плату, наклоняя её в левую сторону ноутбука.
Отсоедините последний разъём, находящийся под материнской платой.
Полностью извлеките старую материнскую плату из ноутбука.
Завершение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
