Замена вентилятора HP Pavilion tx2500

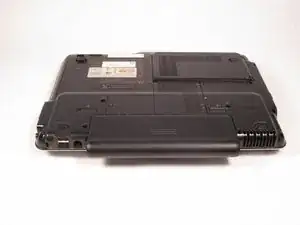

Полностью выключите и отключите устройство от сети. Разместите устройство донной стороной вверх на мягкой поверхности.

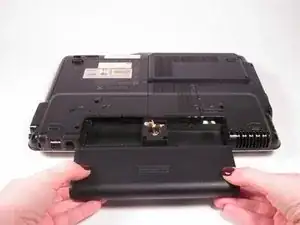

Сожмите защёлки батареи до щелчка. Выдвиньте батарею.

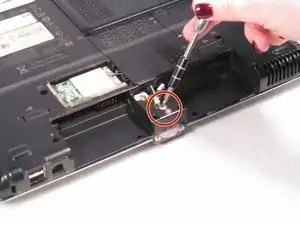

Отверткой Phillips #0 выкрутите винт длиной 4,5 мм на крышке отсека WLAN.

После откручивания поднимите правую сторону крышки отсека WLAN и отведите её влево.

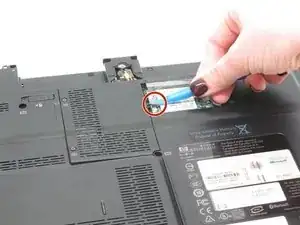

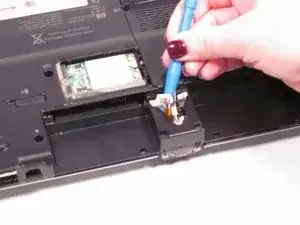

Пластиковым инструментом для вскрытия отсоедините антенные кабели WLAN от модуля WLAN.

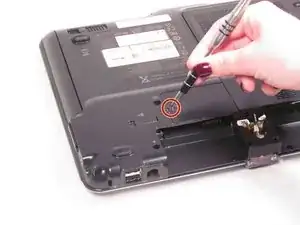

Отверткой Phillips #0 выкрутите винт длиной 4,5 мм из средней секции в отсеке батареи.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить провода в верхних углах.

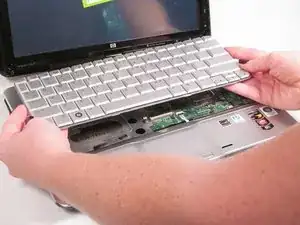

Переверните ноутбук лицевой стороной вверх, затем поднимите клавиатуру, используя пальцы.

Поднимите чёрную защёлку, соединяющую плёночный шлейф с основанием компьютера.

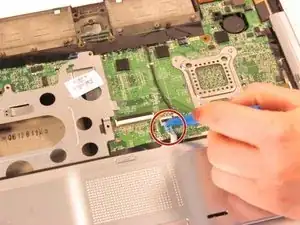

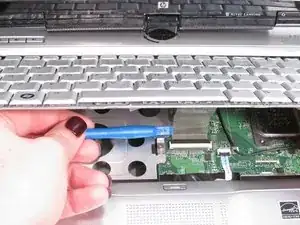

Пластиковым инструментом для вскрытия отсоедините плёночный шлейф от основания компьютера.

Поверните экран на 90 градусов и снимите основание под экраном.

Поверните экран обратно к себе.

Поднимите складывающийся шарнир, чтобы отщёлкнуть его от основания компьютера.

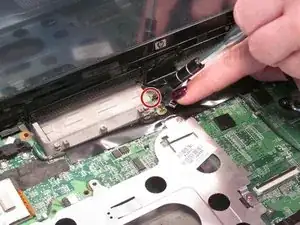

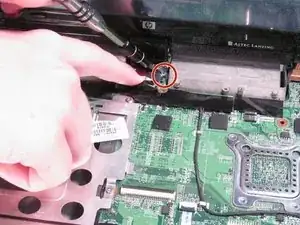

Отверткой Phillips #0 выкрутите оба винта длиной 5,0 мм на основании поворотного механизма.

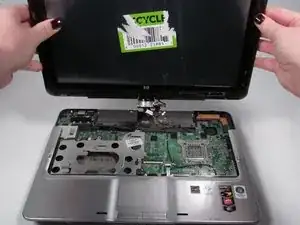

Аккуратно поднимите и снимите экран.

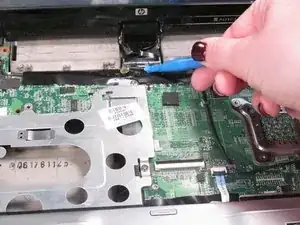

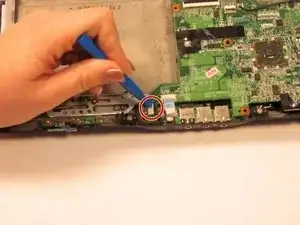

Пластиковым инструментом для вскрытия отсоедините кабель от системной платы.

Пластиковым инструментом для вскрытия отсоедините кабель от оптического привода.

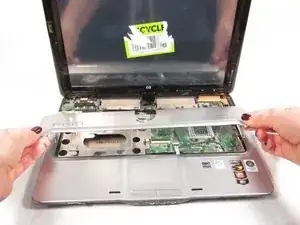

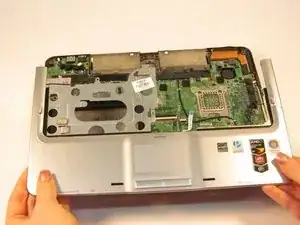

Аккуратно приподнимите верхнюю крышку планшета.

Пластиковым инструментом для вскрытия отсоедините пластиковую синюю плёнку от планшета.

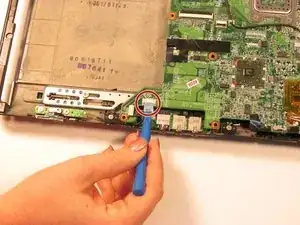

Отсоедините кабель с помощью пластикового инструмента для вскрытия.

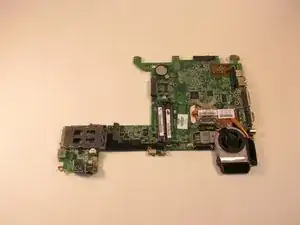

Поднимите системную плату из планшета.

Переверните системную плату и положите её на мягкую поверхность.

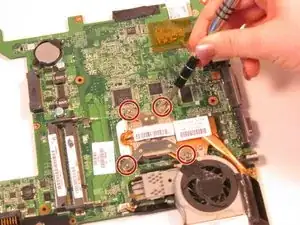

Отверткой Phillips #00 выкрутите винты длиной 4,5 мм, которые крепят вентилятор к плате.

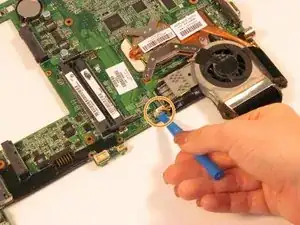

Пластиковым инструментом для вскрытия отсоедините провод, который соединяет вентилятор с платой.

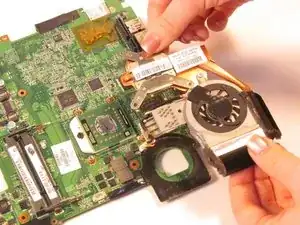

Аккуратно поднимите вентилятор и снимите его с платы.
