Замена динамиков HP Pavilion x360 m3-u001dx

Выключите компьютер.

Отключите питание и все внешние устройства, подключённые к компьютеру.

Работа с устройством при включённом питании может привести к электрическому удару.

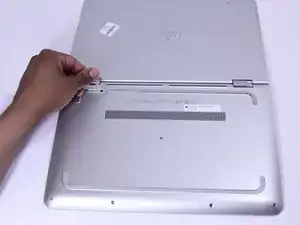

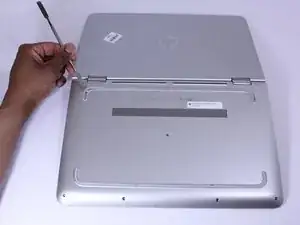

Используйте металлическую лопатку и снимите резиновую ножку с нижней части ноутбука.

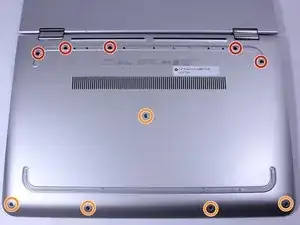

Удалите все винты, расположенные на нижней части ноутбука:

5 винтов Phillips 2.4 x 5.7 мм

5 винтов Phillips 2.0 x 5.0 мм

Особое внимание при снятии и установке уделяйте размеру и расположению каждого винта и стопора винта.

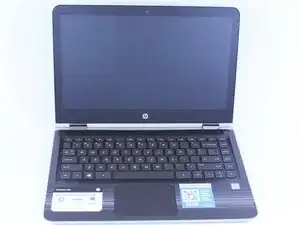

Переверните компьютер на основание, откройте крышку и поместите клавиатуру вверх.

Клавиатура закреплена внутренними защёлками. При снятии применяйте небольшое усилие.

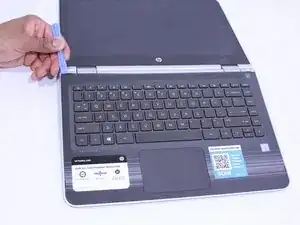

Используйте пластиковый инструмент для вскрытия, чтобы отделить клавиатуру от основания ноутбука.

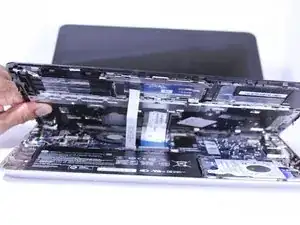

Приподнимите клавиатуру, чтобы получить доступ к кабелям тачпада и клавиатуры.

Чрезмерное приподнимание клавиатуры или применение чрезмерной силы может повредить кабели клавиатуры, тачпада или их разъёмы.

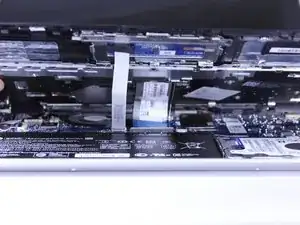

Отключите ленточные кабели, соединяющие тачпад и клавиатуру с системной платой (материнской платой).

С помощью прочной лопатки поднимите пластиковые защёлки, фиксирующие ленточный кабель на плате.

Используйте синюю пластиковую тянущую метку на ленточном кабеле, чтобы вытащить его из замка на плате.

Снимите клавиатуру с основания ноутбука.

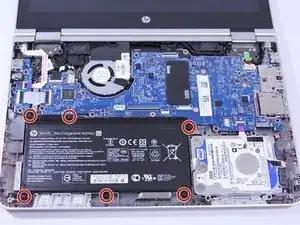

С помощью отвертки Phillips 00 отверните 6 винтов Phillips 2.0 x 4.6 мм по периметру батареи.

Особое внимание при снятии и установке уделяйте размеру и расположению каждого винта и стопора винта.

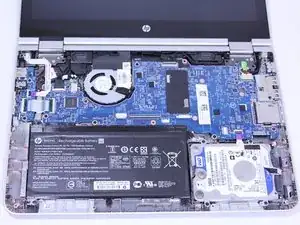

Осторожно приподнимите батарею за правый нижний угол и отключите её от платы.

(Эту защитную крышку не обязательно снимать, поскольку плату можно извлечь и с ней.)

Удалите клеевую ленту.

Отсоедините крышку от основания ноутбука.

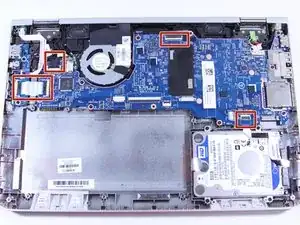

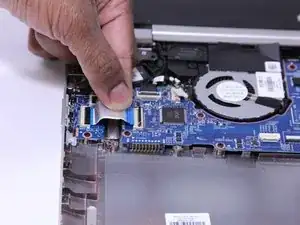

Отключите ленточные кабели, подключенные к системной плате (материнской плате).

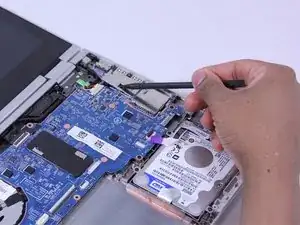

С помощью прочной лопатки поднимите пластиковые защёлки, фиксирующие ленточный кабель на плате.

Используйте пластиковую тянущую метку на ленточном кабеле, чтобы вытащить его из замка на плате.

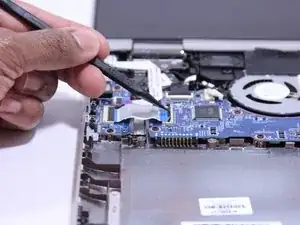

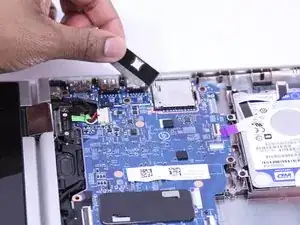

Отключите закреплённые кабели от системной платы (материнской платы), осторожно подталкивая пластиковые края кабеля с помощью прочной лопатки.

Вытяните защёлкивающиеся кабели из системной платы (материнской платы).

Снимите системную плату (материнскую плату).

С помощью отвертки Phillips 00 отверните 9 винтов Phillips 2.0 x 4.7 мм с пометкой "M2L4" рядом с ними.

С помощью отвертки Phillips 00 отверните серебряный винт.

Особое внимание при снятии и установке уделяйте размеру и расположению каждого винта и стопора винта.

Осторожно приподнимите переднюю часть системной платы (материнской платы).

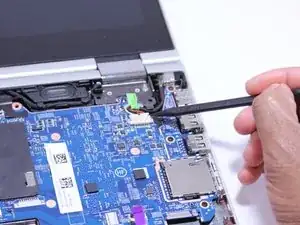

С помощью прочной лопатки отключите чёрно-красный кабель RTC-батареи слева от системной платы (материнской платы).

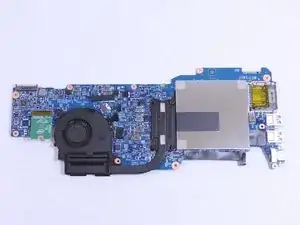

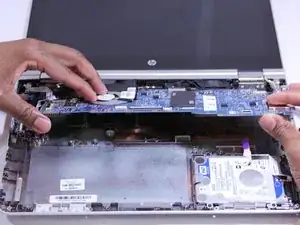

Освободите системную плату (материнскую плату) от корпуса основания.

Поместите материнскую плату в безопасное место, поскольку это самая хрупкая и дорогая часть ноутбука.

Снимите кабель с его маршрута прокладки.

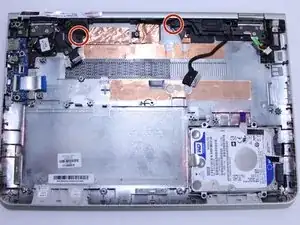

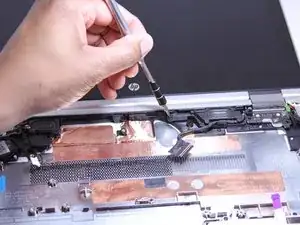

Удалите 2 винта Phillips 3.0 x 5.6 мм.

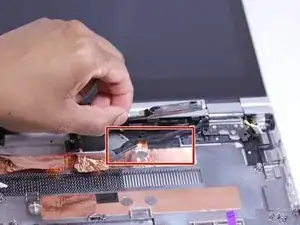

Осторожно отогните фольгу по мере необходимости, чтобы освободить кабель динамика от основания ноутбука.

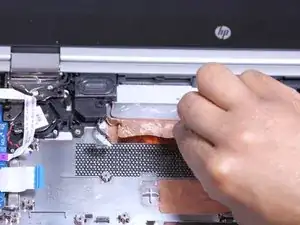

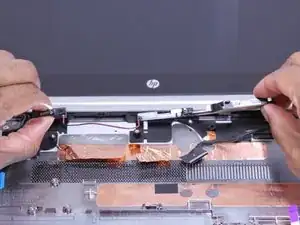

Поднимите динамики и извлеките их из основания ноутбука.
