Замена дочерней платы HP Pavilion x360 m3-u103dx

Выключите компьютер.

Отключите питание и все внешние устройства, подключенные к компьютеру.

Работа с вашим устройством во включенном состоянии может привести к электрическому шоку.

Используйте металлическую лопатку и удалите резиновую ножку с нижней части ноутбука.

Дискутуйте все винты, находящиеся на нижней части ноутбука:

5 винтов Phillips 2.4 x 5.7 мм

5 винтов Phillips 2.0 x 5.0 мм

Обратите особое внимание на размер и расположение каждого винта и замка винта во время удаления и замены.

Переверните компьютер на его основание, открыв его и направив клавиатуру вверх.

Клавиатура прикреплена внутренними защелками. Используйте небольшое количество силы при ее удалении.

Используйте пластиковый инструмент для открывания, чтобы отделить клавиатуру от основания ноутбука.

Поверните клавиатуру немного, чтобы получить доступ к кабелям тачпада и клавиатуры.

Поднимание клавиатуры слишком высоко или с чрезмерной силой может привести к повреждению клавиатуры, кабелей тачпада или их разъемов.

Отключите кабели-ленты, соединяющие тачпад и клавиатуру с системной платой (материнской платой).

Используя тяжелую лопатку, поднимите пластиковые зажимы, соединяющие кабель-ленту с материнской платой.

Используйте синюю пластиковую вкладку на кабеле-ленте, чтобы вытянуть его из зажима на материнской плате.

Поднимите клавиатуру от основания ноутбука.

Используя отвертку Phillips 00, удалите 6 винтов Phillips 2.0 x 4.6 мм с периметра батареи.

Обратите особое внимание на размер и расположение каждого винта и замка винта во время удаления и замены.

Осторожно поднимите батарею из нижнего правого угла и отключите ее от материнской платы.

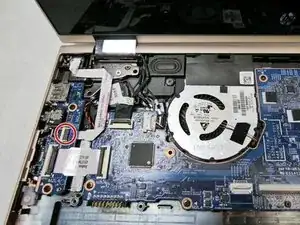

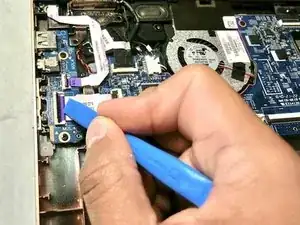

Осторожно отключите нижний кабель-ленту, приподняв зажим замка ZIF-разъема с помощью лопатки и потянув за кабель.

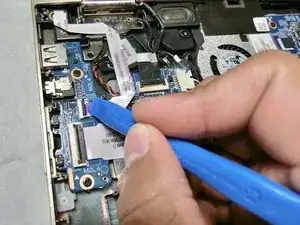

Используйте ту же процедуру, чтобы отвязать более тонкий кабель-ленту прямо над первым: приподнимите зажим замка ZIF-разъема и выдвиньте кабель.

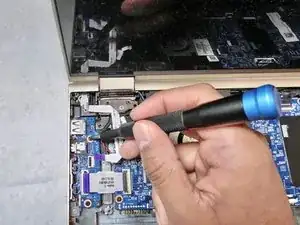

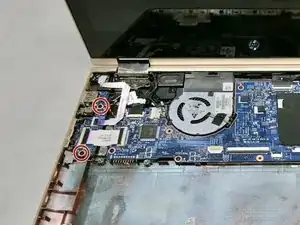

Удалите два винта с отверткой Phillips #00.

Удалите дочернюю плату.
