Замена вентилятора HP Pavilion x360 m3-u001dx

Выключите компьютер.

Отключите питание и все внешние устройства, подключенные к компьютеру.

Работа с устройством во включенном состоянии может привести к электрическому шоку.

Используйте металлическую лопатку и снимите резиновую ножку, расположенную на дне ноутбука.

Удалите все винты, расположенные на дне ноутбука:

5 винтов Phillips 2.4 x 5.7 мм

5 винтов Phillips 2.0 x 5.0 мм

Обратите особое внимание на размер и расположение каждого винта и замка при их снятии и установке.

Переверните компьютер на нижнюю часть, раскрыв его и направив клавиатуру вверх.

Клавиатура прикреплена внутренними зажимами. Используйте небольшое количество силы при снятии клавиатуры.

Используйте пластиковый инструмент для открытия, чтобы отделить клавиатуру от основания ноутбука.

Немного поднимите клавиатуру, чтобы получить доступ к кабелям тачпада и клавиатуры.

Слишком сильное поднимание клавиатуры может повредить клавиатуру, кабели тачпада или их разъемы.

Отключите шлейфы, соединяющие тачпад и клавиатуру с системной платой (материнской платой).

С помощью тяжелой лопатки поднимите пластиковые замки, соединяющие шлейф с материнской платой.

Используйте синий пластиковый рычажок на шлейфе, чтобы вытащить его из замка на материнской плате.

Отложите клавиатуру в сторону от основания ноутбука.

Используя отвертку Phillips 00, удалите 6 винтов Phillips 2.0 x 4.6 мм по периметру аккумулятора.

Обратите особое внимание на размер и расположение каждого винта и замка при их снятии и установке.

Осторожно поднимите аккумулятор с нижнего правого угла и отключите его от материнской платы.

(Нет необходимости снимать этот щит, так как вы можете удалить плату с ним.)

Удалите клеевую ленту.

Поднимите щит от основания ноутбука.

Отключите шлейфы, прикрепленные к системной плате (материнской плате).

С помощью тяжелой лопатки поднимите пластиковые замки, соединяющие шлейф с материнской платой.

Используйте пластиковый рычажок на шлейфе, чтобы вытащить его из замка на материнской плате.

Отключите закрепленные кабели от системной платы (материнской платы), осторожно нажимая на пластиковые края кабеля с помощью тяжелой лопатки.

Вытяните закрепленные кабели из материнской платы.

Удалите материнскую плату.

Используя отвертку Phillips 00, удалите 9 винтов Phillips 2.0 x 4.7 мм с пометкой "M2L4" рядом с ними.

Используя отвертку Phillips 00, удалите серебристый винт.

Обратите особое внимание на размер и расположение каждого винта и замка при их снятии и установке.

Осторожно приподнимите переднюю сторону материнской платы.

С помощью тяжелой лопатки отключите кабель черной и красной батареи RTC с левой стороны материнской платы.

Отпустите материнскую плату от корпуса.

Поместите материнскую плату в безопасное место, так как она является наиболее деликатной и дорогой частью ноутбука.

Отключите закрепленные кабели от материнской платы осторожно нажимая на пластиковые края кабеля с помощью тяжелой лопатки.

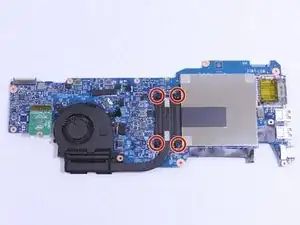

Используя отвертку Phillips 00, удалите 4 винта с радиатора.

Обратите особое внимание на размер и расположение каждого винта и замка при их снятии и установке.

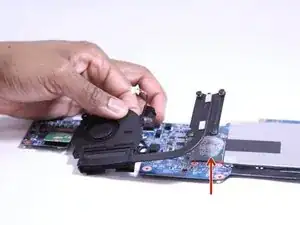

Снимите изоляционную пленку, прикрепляющую вентилятор/распределитель тепла к материнской плате.

Серая паста под вентилятором/распределителем тепла — это термопаста, она удерживает процессор охлажденным. Чтобы заменить её, используйте наше руководство Как нанести термопасту.

Отсоедините вентилятор/распределитель тепла.
