Замена процессора HP Pavilion x360 m3-u101dx

Переверните ноутбук, чтобы дно было обращено вверх.

Выкрутите пять винтов Phillips #1 длиной 1,4 мм с нижней панели ноутбука.

Удалите резиновую накладку с помощью пластиковой лопатки.

Выкрутите пять винтов Phillips #1 длиной 1,7 мм.

Откройте экран ноутбука и поверните его так, чтобы клавиатура оказалась сверху.

Вставьте пластиковую лопатку в один из углов, чтобы создать зазор между нижней панелью и панелью клавиатуры.

Перемещайте лопатку по периметру панели, чтобы отсоединить все защёлки, удерживающие её на месте.

Не пытайтесь оторвать панель за один угол, так как это может повредить пластик.

Отсоедините панель клавиатуры от корпуса.

К клавиатуре и тачпаду подключены два шлейфа, поэтому не отводите панель клавиатуры в сторону до тех пор, пока не отключите эти шлейфы на следующем шаге.

Отсоедините два шлейфа, подключённых к внутренней части ноутбука, подняв защёлки пальцем.

Снимите панель клавиатуры с остальной части ноутбука.

Во избежание подачи электропитания, которое может сохраняться в компьютере даже после выключения, необходимо в первую очередь отключить аккумулятор.

Используйте пластиковую лопатку, чтобы отсоединить кабель аккумулятора от материнской платы.

Отключите семь шлейфов, подключённых к материнской плате, используя палец или пластиковую лопатку.

Можно двигаться слева направо от аккумулятора, чтобы не пропустить ни один из шлейфов.

Выкрутите десять винтов Phillips #1 длиной 1,2 мм, удерживающих материнскую плату в корпусе ноутбука.

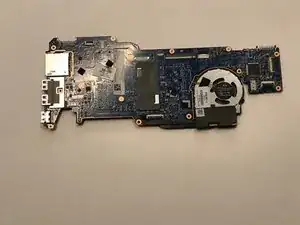

Снимите материнскую плату, аккуратно приподняв и отведя её в сторону.

НЕ прикладывайте усилие, если плата не сдвигается с места. Проверьте, что мешает снятию материнской платы (например, кабель или винт), чтобы не повредить другие компоненты.

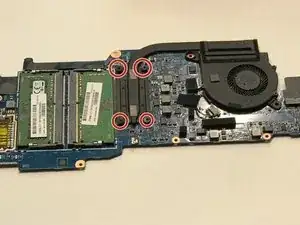

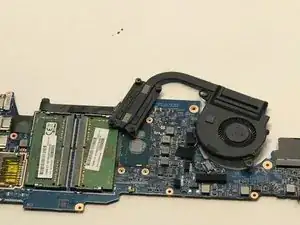

Используйте отвёртку Phillips #1, чтобы выкрутить винты вентилятора.

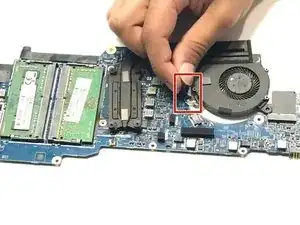

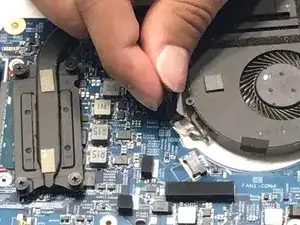

Аккуратно отсоедините кабель вентилятора руками.

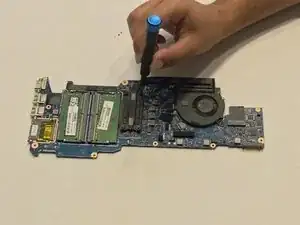

Выкрутите скрытый винт на процессоре и снимите процессор с материнской платы.

При установке нового процессора убедитесь, что пазы и контактные выводы совмещены правильно, и закрутите винт обратно.

Нанесите термопасту в центр новой процессора.
