Замена материнской платы Lenovo N23 Chromebook

Перед началом убедитесь, что ноутбук выключен и полностью отключен от зарядного устройства.

Удалите восемь шурупов по 6.0 мм, удерживающих заднюю панель на месте, используя отвертку Phillips #0.

Переверните устройство.

Вставьте пластиковый инструмент для открытия между задней панелью и клавиатурой.

Осторожно подденьте вверх, пока не услышите щелчок.

Следуя шву, проведите инструментом по всему периметру передней панели, время от времени поддевая вверх, пока клавиатура и трекпад не отстанут от задней панели.

Поднимите панель клавиатуры, чтобы открыть внутренности.

Не поднимайте панель клавиатуры слишком резко, так как кабель всё ещё подключен к материнской плате.

Теперь вы можете получить доступ к внутренностям компьютера.

Отключите два шлейфа, подключенных от материнской платы к передней панели.

С помощью инструмента iFixit поднимите черную защёлку, удерживающую шлейф клавиатуры, а затем вытащите кабель.

Используя инструмент, поднимите белую защёлку, удерживающую шлейф мыши, а затем вытащите кабель.

Поднимите панель клавиатуры из корпуса и полностью удалите её из устройства.

С помощью отвертки Phillips #0 удалите два шурупа по 3 мм, удерживающих аккумулятор на месте.

Отключите кабель аккумулятора с помощью пластикового инструмента для открытия, потянув за черный пластиковый край.

Поднимите аккумулятор из ноутбука.

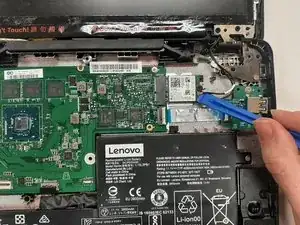

Используйте пластиковый инструмент для открытия, чтобы отключить два коаксиальных кабеля от карты Wi-Fi.

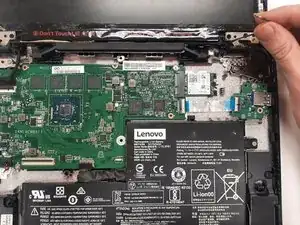

Уберите два провода в сторону.

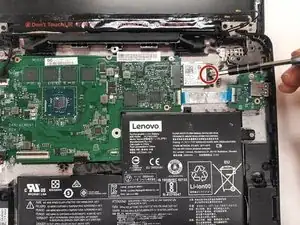

Удалите один шуруп по 3.0 мм, удерживающий карту Wi-Fi, используя отвертку Phillips #1.

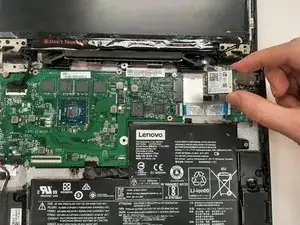

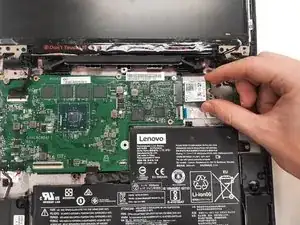

Осторожно вытащите карту Wi-Fi вбок из порта материнской платы.

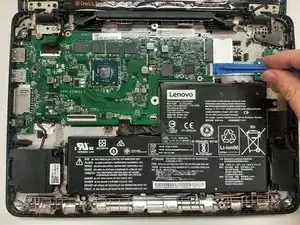

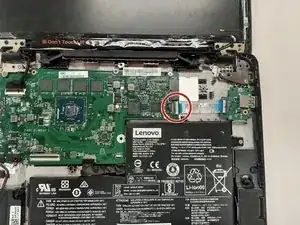

Удалите шлейф USB, подняв белую защёлку с помощью пластикового инструмента и затем вытащив кабель.

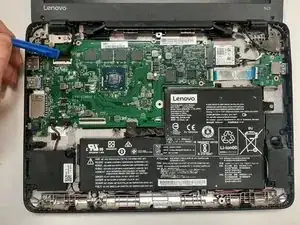

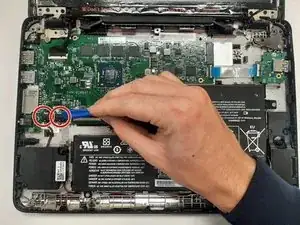

Отключите два черных разъёма в нижнем левом углу материнской платы, потянув за край с помощью пластикового инструмента.

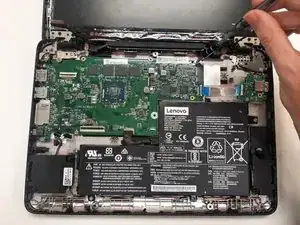

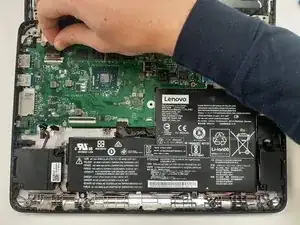

Отключите видеокабель, поднимая вверх черную защёлку с помощью пластикового инструмента и вытаскивая кабель.

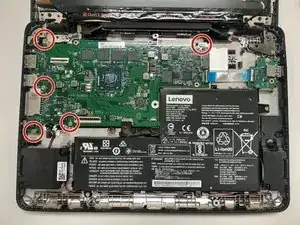

Удалите пять шурупов по 3.0 мм, удерживающих материнскую плату на месте, с помощью отвертки Phillips #0.

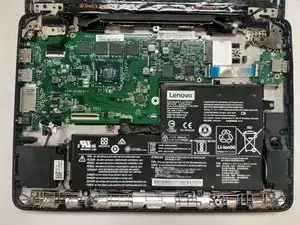

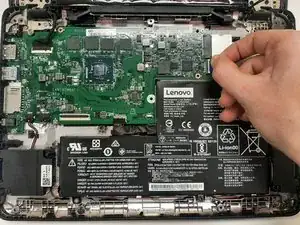

Осторожно поднимите материнскую плату из ноутбука, следя за тем, чтобы она не зацепилась за кабели.
