Замена динамиков Asus V500CA-DB51T
В этом руководстве вы узнаете, как заменить динамики в Asus V500CA-DB51T. Руководство предназначено для замены сломанных или неисправных динамиков и представляет собой ремонт средней сложности.
Шаг 1
Удалите следующие десять винтов, крепящих нижнюю крышку к верхней крышке:
Верхние левый и правый углы — винты длиной 0,7 см.
Два верхних посередине и четыре внизу — винты длиной 0,4 см.
Средние левый и правый — винты длиной 0,8 см.
Удалите винты с помощью отвертки Phillips #00.
Шаг 2
Просуньте пальцы между верхней и нижней крышками.
Аккуратно оттяните нижнюю крышку от верхней крышки.

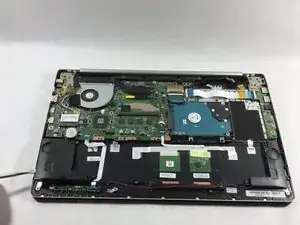

Снимите нижнюю крышку и отложите в сторону.
Шаг 3
Используйте плоский конец синего пластикового инструмента для вскрытия, чтобы поднять разъём батареи из его гнезда на материнской плате.
Шаг 4
Удалите трёхлопастные винты, крепящие батарею к корпусу.
Все винты, фиксирующие батарею, — трёхлопастные винты длиной 0,5 см.
Шаг 5
Используйте инструмент для вскрытия, чтобы поддеть и приподнять батарею от корпуса.
Шаг 6

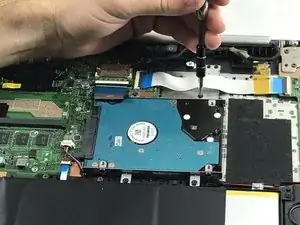

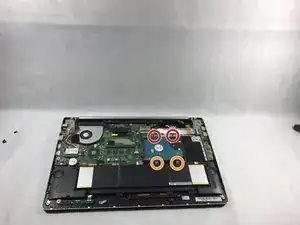

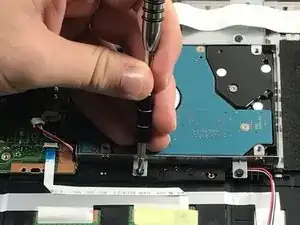

Удалите следующие винты, крепящие плату разъёма батареи к плате логики:
Красные винты — размер 2,3 см T6 Torx
Оранжевые винты — размер 2,4 см T6 Torx
Шаг 7

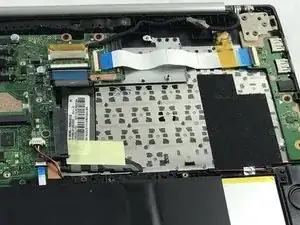

Снимите сборку SSD (твердотельного накопителя) с верхней крышки.
Шаг 8

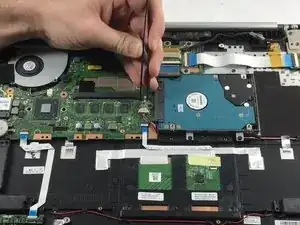

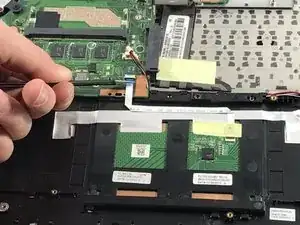

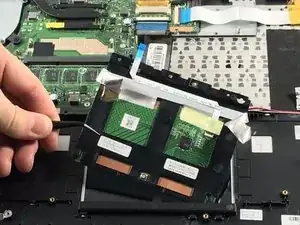

С помощью пинцета аккуратно снимите ленточный кабель.
Также с помощью пинцета отогните металлическую ленту с обеих сторон тачпада.

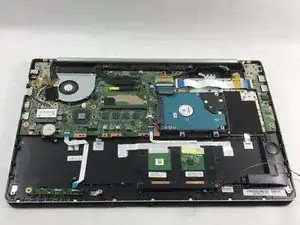

Снимите тачпад с основной сборки.
Шаг 9

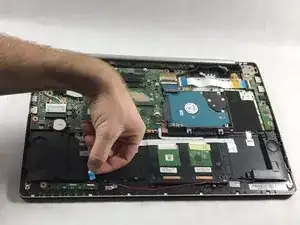

Отсоедините ленточный кабель светодиодов.
Отсоедините кабель динамиков от главной платы.
Медленно выньте кабель динамиков из сборки.
Шаг 10

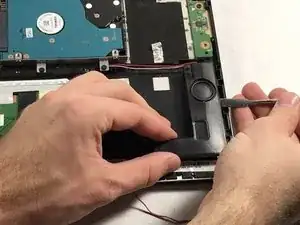

Аккуратно отожмите левый динамик от сборки.
Затем отожмите правый динамик от сборки.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
