Замена экрана Asus V500CA-DB51T
В этом руководстве вы узнаете, как заменить сенсорный дисплей на Asus V500CA-DB51T. Это руководство предназначено для замены поврежденного или неисправного сенсорного дисплея и является ремонтом средней сложности.
Шаг 1
Уберите следующие десять винтов, закрепляющих нижнюю часть корпуса к верхней части:
В верхних левом и правом углах находятся винты длиной 0.7 см.
Два верхних средних и четыре нижних винта — длиной 0.4 см.
Винты в середине слева и справа — длиной 0.8 см.
Удалите винты с помощью отвертки Phillips #00.
Шаг 2
Вставьте пальцы между верхней и нижней частями корпуса.
Осторожно оттяните нижнюю часть корпуса от верхней.
Снимите нижнюю часть корпуса и отложите в сторону.
Шаг 3
Используйте плоский конец синего пластикового инструмента для открытия, чтобы поднять разъем батареи из гнезда на материнской плате.
Шаг 4
Удалите винты с тройной головкой, которые закрепляют батарею в корпусе.
Все винты, удерживающие батарею на месте, являются тройными винтами длиной 0.5 см.
Шаг 5

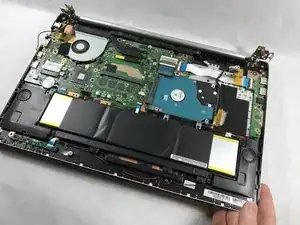

Используйте инструмент для открытия, чтобы приподнять батарею от корпуса.
Шаг 6

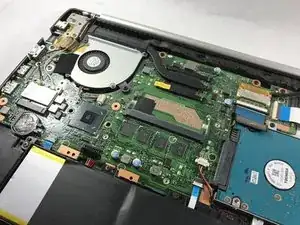

Найдите секцию устройства, в которой находится WiFi-карта.
Это должен быть белый квадратный объект, расположенный чуть выше левого конца батареи.
Шаг 7

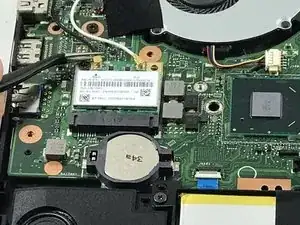

Отсоедините черные и белые провода, подключенные к WiFi-карте, осторожно потянув их вверх с помощью пинцета.
С помощью пинцета аккуратно вытащите WiFi-карту от себя.
Если вы попробуете потянуть вверх, вы можете повредить карту, поэтому обязательно медленно и осторожно вытащите карту от себя.
Шаг 8

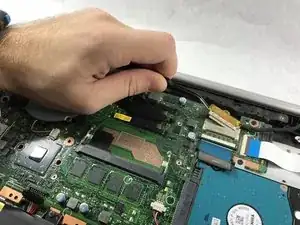

Осторожно извлеките шлейф с помощью пинцета.

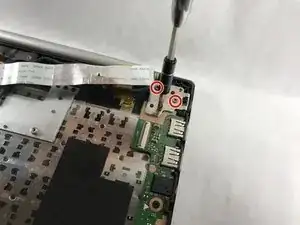

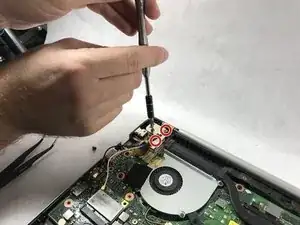

С помощью отвертки Phillips #00 удалите шесть винтов длиной 0.4 см от креплений экрана.
Шаг 9

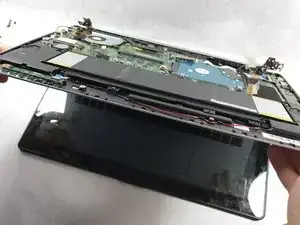

Осторожно поднимите основной корпус ноутбука.

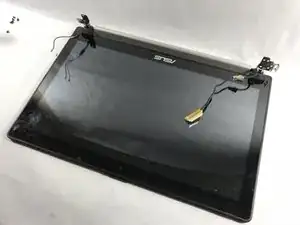

Аккуратно оттяните ноутбук от экрана, когда он находится перпендикулярно экрану.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
