Замена задней крышки Asus TUF Gaming A15 FA506QM
Снимите нижнюю часть корпуса, чтобы получить доступ к внутренним компонентам вашего ноутбука.
Шаг 1
Отключите зарядное устройство и выключите устройство.
Шаг 2

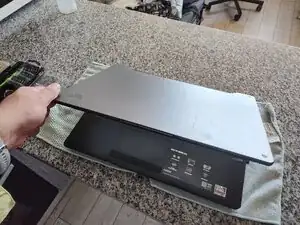

Закройте крышку.

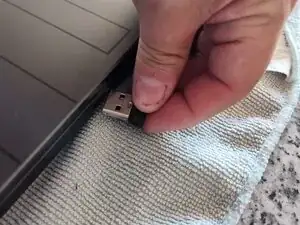

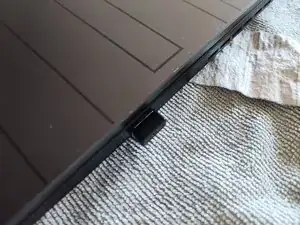

Убедитесь, что вы вынули все USB-устройства перед продолжением.
Шаг 3

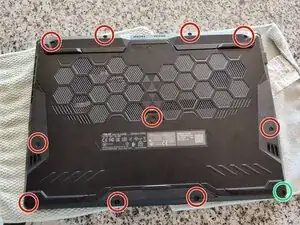

Правый нижний винт (на картинке зеленым) является неотъемлемым. Не пытайтесь его вытащить.
Удалите 11 винтов. Убедитесь, что вы держите их в порядке.

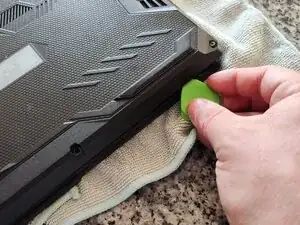

С помощью пластикового инструмента снимите зажимы, пока корпус не начнет ослабевать.

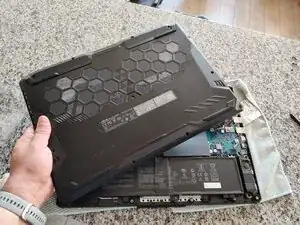

Снимите корпус и отложите его в сторону.
Шаг 4

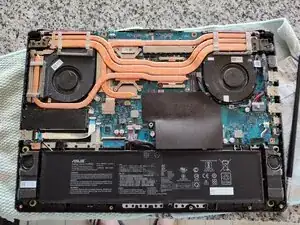

На первом изображении показано, как это выглядит при открытии. У него есть несколько тонких черных пластиковых крышек.

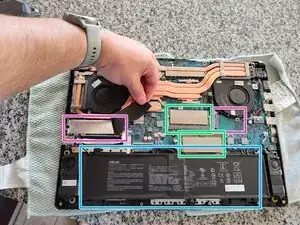

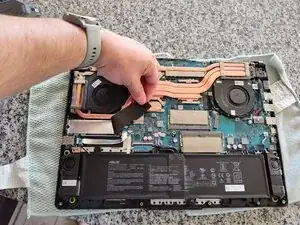

Вы можете снять эти пластиковые крышки, чтобы получить доступ к:
2 слотам PCIe 3.0 NVMe M.2 SSD (показаны в фиолетовом). Используется формат размером 2280.
2 слотам SO-DIMM DDR4 (показаны в зеленом).
Аккумулятору на 90 Втч (показан в синем).
Заключение
Поздравляем! Вы получили доступ к внутренним компонентам вашего ноутбука. Теперь вы можете собрать его обратно, следуя шагам в обратном порядке! Удачи.
Перевод руководства с ifixit.com
