Замена SSD в ASUS TUF Dash F15
Используйте это руководство, чтобы заменить SSD в вашем ASUS TUF Dash F15.
Прежде чем выполнять этот ремонт, по возможности создайте резервную копию существующего SSD. Если вы заменяете SSD, на котором установлена операционная система, ознакомьтесь с утилитой клонирования диска, чтобы быть готовым перенести данные на новый SSD.
Обязательно полностью выключите и отключите от сети ноутбук. Убедитесь, что ноутбук не находится в режиме ожидания, сна или гибернации.
Шаг 1
Удалите 14 винтов с крестовой шлицем, крепящих нижнюю крышку:
Семь винтов 8.8 мм
Семь винтов 10.1 мм
Используйте крестовую отвертку, чтобы ослабить несъёмный винт.
Ослабление этого несъёмного винта приподнимет и отделит нижний правый угол задней крышки от шасси.
При обратной сборке затяните несъёмный винт перед остальными винтами.
Шаг 2
Вставьте пластиковую лопатку между нижней крышкой и шасси на переднем правом краю рядом с несъёмным винтом.
Шаг 3
Проведите лопаткой вдоль переднего края, чтобы освободить защёлки, фиксирующие нижнюю крышку.
Повторите эту операцию по периметру нижней крышки, чтобы освободить остальные защёлки.
Шаг 4
Поднимите нижнюю крышку со шасси и снимите её.
При обратной сборке это удобный момент включить ноутбук и проверить все функции перед окончательной сборкой. Обязательно снова выключите ноутбук перед продолжением работы.
Шаг 5
Используйте пинцет или пальцы, чтобы аккуратно отогнуть ленту на разъёме аккумулятора.
Шаг 6
Используйте плоский конец лопатки, чтобы осторожно сдвинуть фиксирующую планку от разъёма аккумулятора.
Убедитесь, что фиксирующая планка не закрывает разъём аккумулятора, иначе вы можете повредить гнездо разъёма аккумулятора в следующем шаге.
Шаг 7
Вставьте заострённый конец лопатки под разъём аккумулятора.
Подденьте под левый край разъёма аккумулятора, чтобы отсоединить левую сторону разъёма.
Повторите эту процедуру для правой стороны разъёма.
Шаг 8

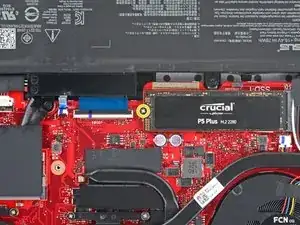

Используйте крестовую отвертку, чтобы удалить винт 4.2 мм, фиксирующий SSD.
Шаг 9

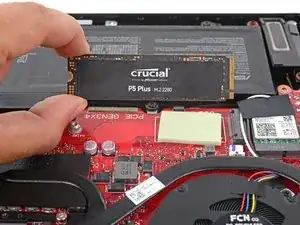

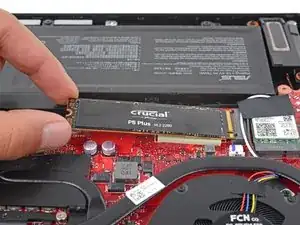

Вытяните SSD из разъёма и извлеките его. При вытягивании держите SSD максимально параллельно плате.
Не тяните под острым углом, это может повредить SSD и разъём.
Заключение
Для обратной сборки выполните эти шаги в обратном порядке.
Сдайте электронные отходы в переработку, сертифицированную по стандарту R2 или e-stewards.
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу ответов по ASUS TUF.
