Замена аккумулятора ASUS TUF Dash F15

Удалите 14 винтов с крестообразным шлицем, фиксирующих нижнюю крышку:

Семь винтов 8.8 мм

Семь винтов 10.1 мм

Используйте крестовую отвертку, чтобы ослабить удерживающий винт.

Ослабление этого удерживающего винта приподнимет и отделит правый нижний угол задней панели от шасси.

При сборке затяните удерживающий винт перед остальными винтами.

Вставьте пластину для вскрытия между нижней крышкой и шасси по правому переднему краю рядом с удерживающим винтом.

Проведите пластиной вдоль переднего края, чтобы освободить защёлки, удерживающие нижнюю крышку.

Повторите эту процедуру по периметру нижней крышки, чтобы освободить остальные защёлки.

Поднимите нижнюю крышку с шасси и снимите её.

При сборке это хорошая точка, чтобы включить ноутбук и проверить все функции перед закрытием. Обязательно выключите ноутбук перед продолжением работы.

Используйте пинцет или пальцы, чтобы отогнуть ленту на разъёме аккумулятора.

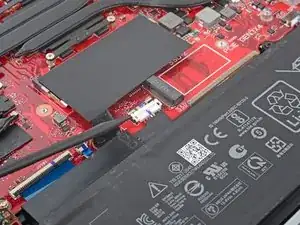

Используйте плоский конец лопатки, чтобы аккуратно отодвинуть фиксирующую планку от разъёма аккумулятора.

Убедитесь, что фиксирующая планка не перекрывает разъём аккумулятора, иначе вы можете повредить гнездо разъёма при следующем шаге.

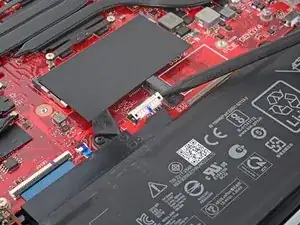

Вставьте заострённый конец лопатки под разъём аккумулятора.

Подденьте под левый край разъёма аккумулятора, чтобы отключить левую сторону разъёма.

Повторите эту процедуру для правой стороны разъёма.

Используйте крестовую отвертку, чтобы удалить шесть винтов длиной 5.1 мм, фиксирующих аккумулятор.

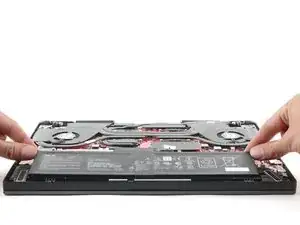

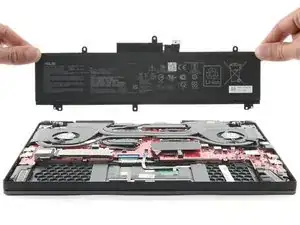

Извлеките аккумулятор из гнезда.
