Замена контроллера тачпада OLPC XO-4 Touch

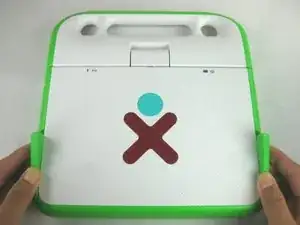

Переверните ноутбук дном вверх, чтобы ручка была обращена от Вас.

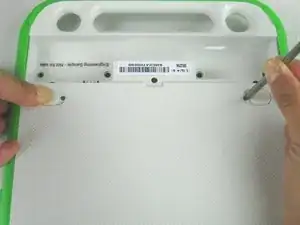

Потяните фиксирующие язычки к зелёным внешним краям ноутбука.

Удерживайте левый фиксирующий язычок в положении «разблокировано» до полного извлечения аккумулятора на следующем шаге.

Поднимите середину аккумулятора, чтобы извлечь его из устройства.

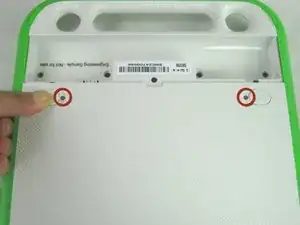

Снимите два винта Phillips #1 длиной 2 мм, расположенные под фиксирующими язычками аккумулятора.

Переверните ноутбук в нормальное положение.

Поднимите по две антенны с обеих сторон, чтобы разблокировать экран.

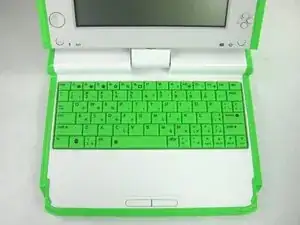

Откройте ноутбук.

Будьте осторожны, не тяните клавиатуру слишком далеко — к её нижней части всё ещё прикреплён ленточный кабель.

Осторожно приподнимите заднюю часть клавиатуры.

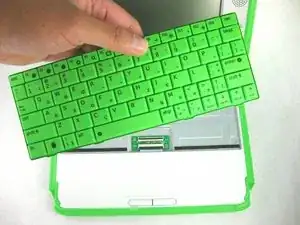

Поднимите клавиатуру настолько, чтобы обнажить ленточный кабель.

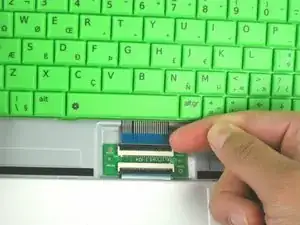

Осторожно приподнимите чёрный разъём, чтобы освободить ленточный кабель.

Осторожно потяните синюю пластиковую закладку вверх и от чёрного разъёма.

Снимите клавиатуру с ноутбука.

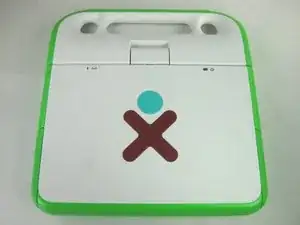

Закройте и переверните ноутбук так, чтобы Вы видели отсек для аккумулятора

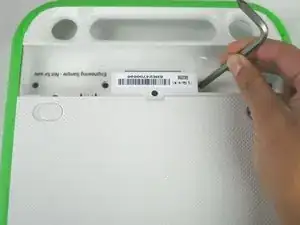

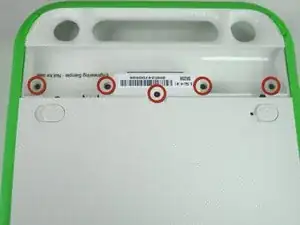

Снимите пять винтов Phillips #1 длиной 4 мм изнутри отсека для аккумулятора

Переверните ноутбук так, чтобы была видна верхняя часть устройства.

Откройте ноутбук и поверните экран на девяносто градусов.

Наклоните экран так, чтобы нижний правый угол экрана был ближе к нижнему корпусу.

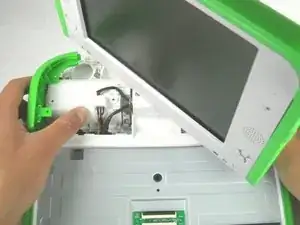

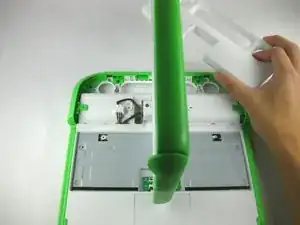

Нажмите и поднимите край клавиатуры белой ручки.

Потяните деталь на себя, чтобы снять её с ноутбука.

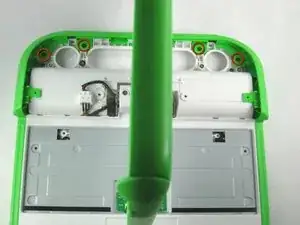

Снимите четыре винта Phillips #1 длиной 4 мм, крепящие зелёную окантовку к корпусу компьютера.

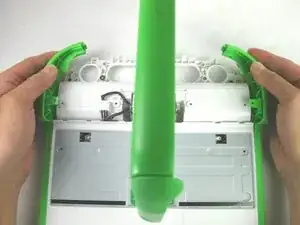

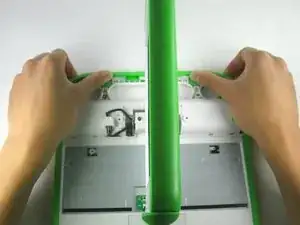

Отожмите заднюю зелёную окантовку.

Будьте осторожны, не снимайте полностью нижнюю часть ноутбука — она соединена кабелем с остальным устройством.

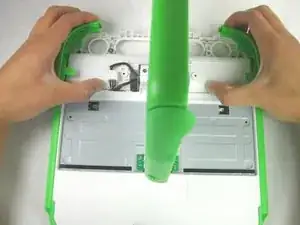

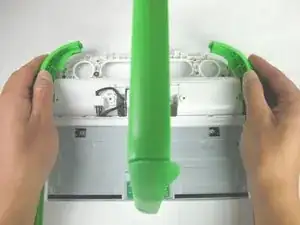

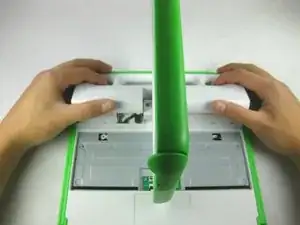

Сдвиньте зелёные окантовки в сторону от экрана.

Это должно освободить всю нижнюю часть ноутбука.

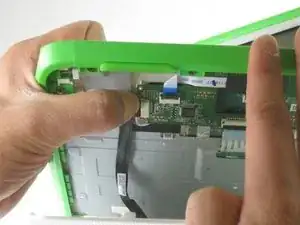

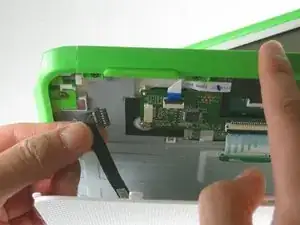

Отключите кабель от контроллера кнопок мыши, чтобы полностью снять нижнюю рамку с устройства.

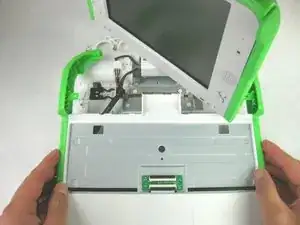

Ненамного приподнимите всю нижнюю сборку и отведите её от экрана, чтобы освободить от шарнира экрана.

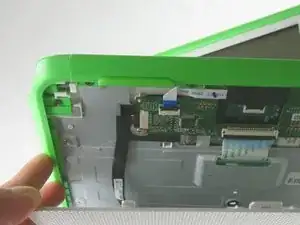

Возможно, кабель приклеен к металлической пластине. Осторожно оторвите кабель от пластины, если он приклеился.

Теперь Вы должны видеть нижнюю часть нижнего корпуса.

Снимите восемь винтов Phillips #1 длиной 4 мм, крепящих зелёные окантовки к нижней рамке.

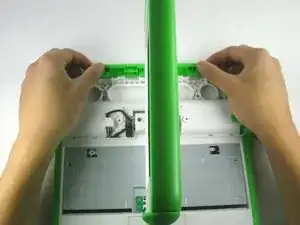

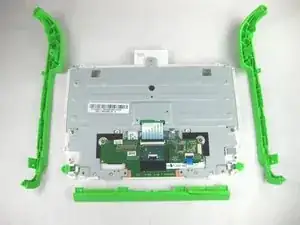

Отожмите передние и боковые окантовки.

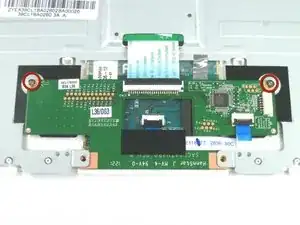

Снимите два винта Phillips #1 длиной 4 мм, которыми контроллер кнопок мыши крепится к нижней рамке.

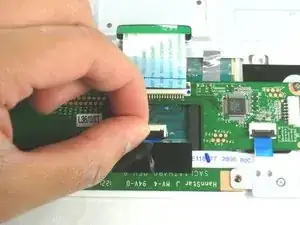

Отключите ленточный кабель, подключённый к отсеку клавиатуры.

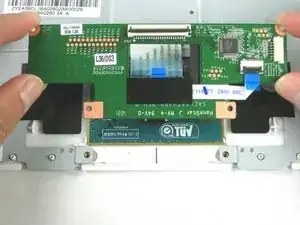

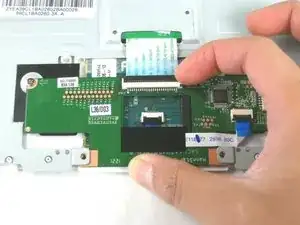

Отключите ленточный кабель между тачпадом и контроллером кнопок мыши.

Снимите контроллер кнопок мыши с устройства.

Снимите два винта Phillips длиной 4 мм, которые прикрепляют металлическую пластину к сборке тачпада.

Не потеряйте серебристый магнит в правом нижнем углу сборки тачпада.

Удалите серебристую контактную ленту с металлической пластины.

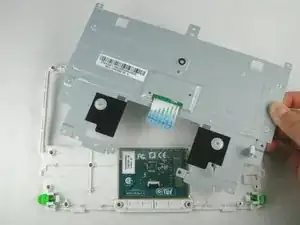

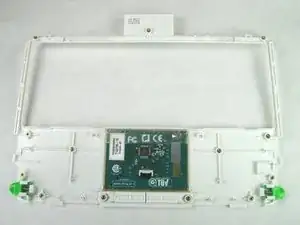

Поднимите металлическую пластину с узла тачпада.
