Замена микрофона OLPC XO-4 Touch

Переверните ноутбук дном вверх, ручка должна быть направлена от вас.

Потяните фиксирующие язычки в сторону зелёных внешних краёв ноутбука.

Удерживайте левый фиксатор в положении разблокировки до полного извлечения батареи на следующем шаге.

Поднимите середину батареи, чтобы извлечь её из устройства.

Удалите два винта Phillips №1 длиной 4 мм под экраном с правой стороны.

Поверните экран на 180° и снимите другие два винта.

Для доступа к среднему винту с обеих сторон придётся просунуть отвёртку через ручку.

Снимите зелёную боковую панель, нажав на маленькую зелёную кнопку вверху и сдвинув панель вверх.

Повторите предыдущий шаг для панели с другой стороны.

Осторожно: не выдвигайте нижнюю часть слишком далеко, под рамой находится ленточный кабель, который легко порвать.

Аккуратно приподнимите нижнюю часть рамки и потяните её вниз, чтобы освободить рамку экрана.

Поднимите чёрный разъём и вытяните ленточный кабель за фиолетовый язычок, освободив рамку.

Удалите четыре винта длиной 7,62 мм с помощью отвёртки Phillips №1.

Осторожно: не вынимайте экран слишком далеко. К экрану подсоединены два ленточных кабеля, которые легко повредить.

Аккуратно поднимите и выньте экран.

Обратите внимание: на фотографии ноутбук повернут на 180°, антенны теперь находятся под экраном.

Для каждого ленточного кабеля поднимите чёрный разъём и аккуратно вытяните ленточные кабели за пластиковые язычки.

Снимите экран с ноутбука.

Удалите четыре винта длиной 6 мм с помощью отвёртки Phillips №1.

Поверните верхнюю половину ноутбука так, чтобы задняя крышка была обращена к вам.

Поднимите защёлки на нижней части задней крышки и потяните её вниз и от антенн.

Снимите заднюю крышку, аккуратно приподняв её с ноутбука.

Удалите четыре чёрных винта длиной 4 мм с металлической крышки с помощью отвёртки Phillips №1.

Снимите металлическую крышку с ноутбука.

Вынимайте разъёмы, удерживая пластиковые язычки, а не провода.

Отключите три провода, соединяющие материнскую плату с нижней половиной ноутбука.

Отключите два провода динамиков от материнской платы.

Переверните устройство в положение, где ранее был экран.

Вытяните ленточный кабель, удерживая фиолетовый пластиковый язычок.

Вытяните разъём с чёрным и белым проводом, удерживая пластиковый язычок.

Сдвиньте материнскую плату немного влево, чтобы аудиоразъёмы для входа и выхода оказались вне рамки.

Выньте материнскую плату из ноутбука.

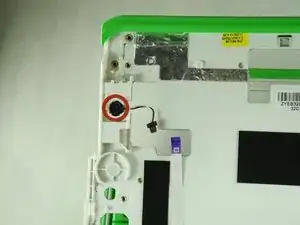

Найдите микрофон на лицевой стороне ноутбука.

Аккуратно извлеките микрофон из гнезда.
