Замена материнской платы One Education Infinity
В этом руководстве подробно описано, как безопасно извлечь материнскую плату из ноутбука One Education Infinity. Номер модели Infinity — A03. Это устройство можно распознать по тёмно-серому корпусу, светло-серой внутренней части, фиолетовой ручке для переноски и поворотной камере над экраном.
Infinity был выпущен весной 2019 года и НЕ является тем же, что Infinity: One.
Шаг 1
Перед началом разборки всегда выключайте устройство.
Снимите заглушки винтов и резиновые ножки с нижней части ноутбука с помощью металлической лопатки.
Шаг 2
Отверткой Phillips #00 удалите шестнадцать чёрных винтов 5,0 мм с задней панели.
Шаг 3
Используя пластиковый инструмент для вскрытия iFixit или лопатку, начните у белого шарнира устройства и подденьте вдоль внешних краёв до освобождения всех защёлок.
Снимите заднюю крышку с корпуса устройства.
Снятие крышки может сопровождаться громким щелчком.
Шаг 4
Внутри устройства может быть чёрная лента, закрывающая компоненты или фиксирующая провода. Эта лента не важна для работы устройства и может быть удалена.
Осторожно сдвиньте кабель батареи вправо и выведите его из разъёма с помощью пластиковой лопатки.
Шаг 5
Подденьте пластиковую лопаткой батарею с верхнего края и аккуратно проведите вдоль её длины, чтобы отделить от корпуса.
Батарея приклеена слабо. Следите, чтобы не проколоть и не чрезмерно согнуть батарею при отрыве от клея.
Извлеките батарею из внутреннего отсека.
Шаг 6
Отверткой Phillips #00 удалите один чёрный винт 2 мм, фиксирующий SSD.
Шаг 7
Возьмите SSD пальцами и медленно сдвиньте его вправо, вынимая из разъёма.
Шаг 8

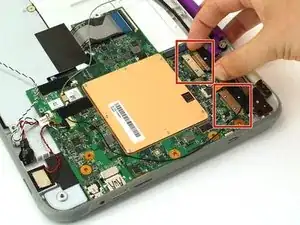

Пальцами аккуратно выдвиньте два фиксатора ленточных кабелей из их разъёмов.
Шаг 9
Пальцами аккуратно поднимите чёрную защёлку, затем отключите золотой ленточный кабель.
Шаг 10

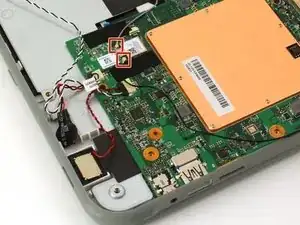

С помощью лопатки аккуратно отсоедините чёрный и серый провода, отщёлкнув их с беспроводной карты.
Шаг 11
Пальцами аккуратно отсоедините два провода динамиков от материнской платы.
Шаг 12

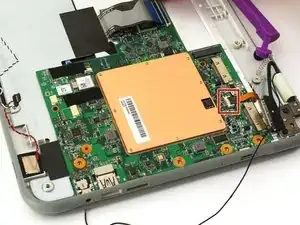

Пальцами или инструментом для вскрытия iFixit аккуратно поднимите чёрную защёлку на ZIF-разъёме и извлеките ленточный кабель.
Шаг 13

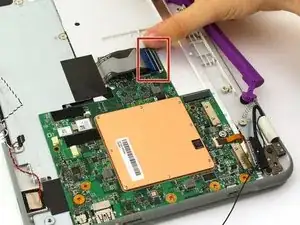

Пальцами аккуратно поднимите чёрную защёлку и затем отсоедините синий ленточный кабель.
Шаг 14

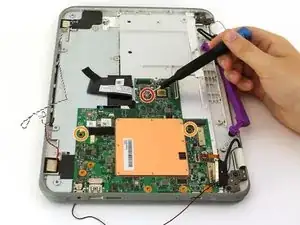

Отверткой Phillips #00 удалите один серебристый винт 4 мм, расположенный под ленточным кабелем.
Отверткой Phillips #00 удалите два чёрных винта 2,5 мм.

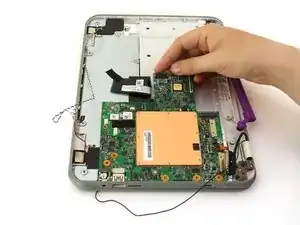

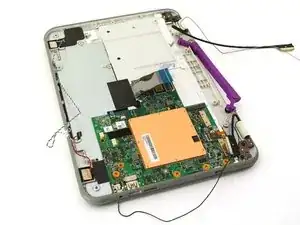

Пальцами аккуратно поднимите материнскую плату из внутренней панели.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
