Замена клавиатуры One Education Infinity
Это руководство описывает процесс снятия и замены клавиатуры в One Education Infinity.
Клавиатура — основное устройство ввода компьютера, отвечающее за регистрацию нажатий клавиш при наборе текста. Неисправную клавиатуру легко диагностировать: пользователь заметит неправильный ввод при нажатиях клавиш или отсутствие регистрации нажатия. Если клавиатура регистрирует ввод неверно, её замена, скорее всего, устранит проблему.
Шаг 1
Перед началом разборки всегда отключайте питание устройства.
Снимите крышки винтов и резиновые ножки с нижней части ноутбука металлической лопаткой.
Шаг 2
Отверткой Phillips #00 отвинтите шестнадцать чёрных винтов 5,0 мм с задней панели.
Шаг 3
Используя пластиковый монтажный инструмент iFixit или лопатку, начните у белой петли устройства и поднимайте вдоль внешних краёв устройства, пока все защёлки не освободятся.
Снимите заднюю крышку с устройства.
При снятии задней крышки может раздаваться громкий щелчок.
Шаг 4
Внутри устройства может быть чёрная лента, закрывающая компоненты или удерживающая провода. Эта лента не важна для работы устройства и может быть удалена.
Осторожно сдвиньте кабель батареи вправо и выведите его из разъёма пластиковым монтажным инструментом.
Шаг 5
Подденьте пластиковым монтажным инструментом батарею от верхнего края и аккуратно проведите им вдоль длины батареи, чтобы отделить её от корпуса.
Батарея закреплена слабым клеем. Осторожно: не прокалывайте и не сгибайте батарею чрезмерно при её освобождении от клея.
Поднимите батарею и извлеките её из внутреннего корпуса.
Шаг 6

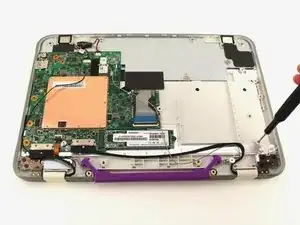

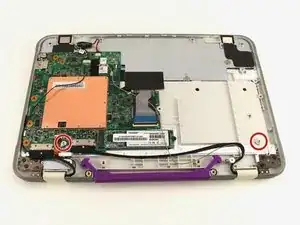

Отвинтите два серебристых винта 3,5 мм на двух выступающих точках крепления отверткой Phillips #00.
Шаг 7

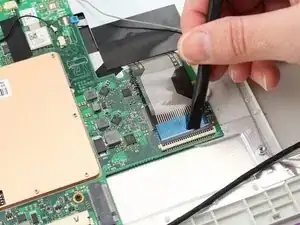

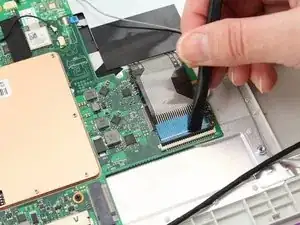

С помощью лопатки поднимите фиксатор на широком ZIF-разъёме в середине задней крышки на правой стороне материнской платы.

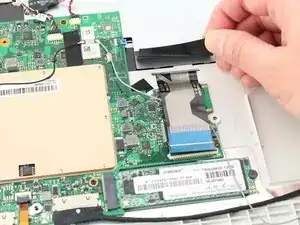

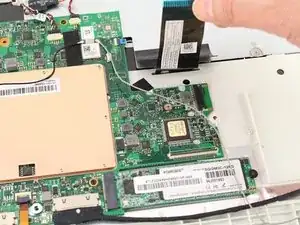

Вытащите широкую ленточную шлейф-ленту из ZIF-разъёма пальцами.
Шаг 8

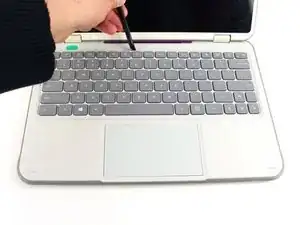

Используйте лопатку, чтобы приподнять клавиатуру с одного из верхних углов, затем проведите лопаткой вдоль верхнего края, чтобы отсоединить все защёлки на верхней стороне.
Не удаляйте клавиатуру пока: ленточный кабель на обратной стороне всё ещё зафиксирован лентой.
Переверните устройство, не позволяя защёлкам клавиатуры снова защёлкнуться.
Шаг 9
Отклейте толстую чёрную ленту, удерживающую ленточный кабель клавиатуры.

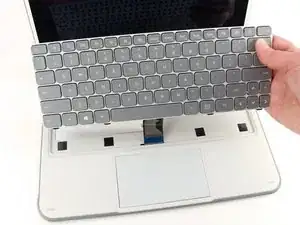

Поднимите ленточный кабель и протяните его через корпус, вытаскивая клавиатуру.
Возможно, вам придётся отодвинуть ленту в сторону при вставке ленточного кабеля новой клавиатуры.
Шаг 10

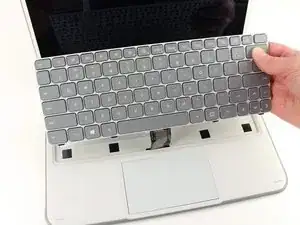

Следя за тем, чтобы ленточный кабель не зацепился за ленту на другой стороне, поднимите клавиатуру из верхней части корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
