Замена динамиков OLPC XO-4 Touch

Переверните ноутбук крышкой вниз, ручка должна быть отвернута от Вас.

Оттяните фиксирующие защёлки в направлении зелёных внешних краёв ноутбука.

Держите левую защёлку в положении «открыто», пока батарея полностью не будет извлечена на следующем шаге.

Поднимите середину батареи, чтобы извлечь её из устройства.

Снимите два винта Phillips #1 длиной 4 мм под экраном с правой стороны.

Поверните экран на 180° и снимите ещё два винта.

Вам придётся пропустить отвёртку через ручку, чтобы добраться до среднего винта с обеих сторон.

Снимите зелёную боковую панель, нажав на маленькую зелёную кнопку сверху и сдвинув панель вверх.

Повторите описанное выше для панели на другой стороне.

Осторожно: не тяните нижнюю часть слишком далеко, под рамой находится ленточный кабель, который легко можно повредить.

Аккуратно приподнимите нижнюю часть рамки и опустите её вниз, чтобы освободить рамку экрана.

Поднимите чёрный разъём и вытащите ленточный кабель за фиолетовую планку, освободив рамку.

Снимите четыре винта длиной 7.62 мм с помощью отвёртки Phillips #1.

Осторожно: не вынимайте экран слишком далеко. К экрану подключены два ленточных кабеля, их легко повредить.

Аккуратно поднимите экран и извлеките его.

Обратите внимание: в кадре ноутбук повернут на 180°, антенны теперь находятся под экраном.

Для каждого ленточного кабеля поднимите чёрный разъём и аккуратно вытащите ленточные кабели за пластиковые планки.

Снимите экран с ноутбука.

Снимите четыре винта длиной 6 мм с помощью отвёртки Phillips #1.

Поверните верхнюю половину ноутбука так, чтобы задняя крышка была обращена к Вам.

Поднимите защёлки на нижней части задней крышки и оттяните её вниз, отрывая от антенн.

Снимите заднюю крышку, аккуратно приподняв её с ноутбука.

Снимите четыре чёрных винта длиной 4 мм с металлического кожуха с помощью отвёртки Phillips #1.

Снимите металлический кожух с ноутбука.

Оттягивайте разъёмы, удерживая пластиковые планки, а не провода.

Отсоедините три провода, соединяющие материнскую плату с нижней частью ноутбука.

Отсоедините два провода динамиков от материнской платы.

Переверните устройство так, чтобы снова оказаться в положении, где ранее был экран.

Вытащите ленточный кабель, удерживая фиолетовую пластиковую планку.

Выньте разъём с чёрным и белым проводом, удерживая пластиковую планку.

Сдвиньте материнскую плату немного влево, чтобы вход и выход аудиоразъёмов оказались вне рамки.

Выньте материнскую плату из ноутбука.

Переверните верхнюю половину ноутбука так, чтобы Вы смотрели на переднюю сторону.

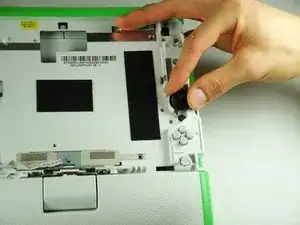

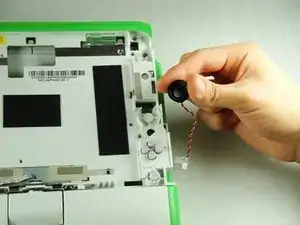

Вытащите два динамика и аккуратно протяните провод через отверстие наружу.

Динамики приклеены небольшим количеством клея.
