Замена рамки сенсорного экрана OLPC XO-4

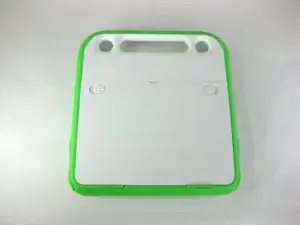

Переверните ноутбук дном вверх, чтобы ручка была направлена от вас.

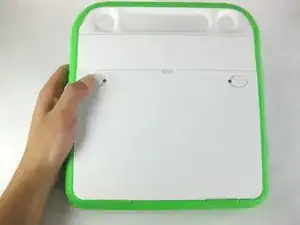

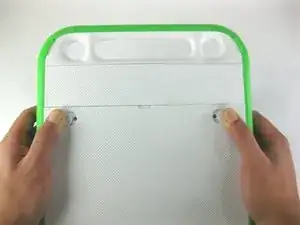

Оттяните фиксаторы в сторону зелёных внешних кромок ноутбука.

Удерживайте левый фиксатор в положении «разблокировано» до полного извлечения батареи на следующем шаге.

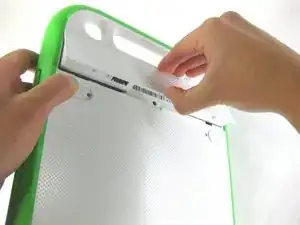

Поднимите середину батареи вверх, чтобы извлечь её из устройства.

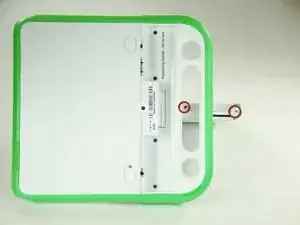

Удалите два винта Phillips #1 длиной 4 мм под экраном с правой стороны.

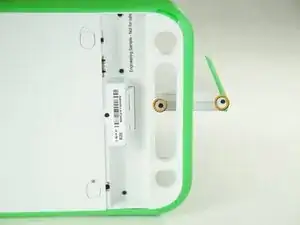

Поверните экран на 180° и удалите остальные два винта.

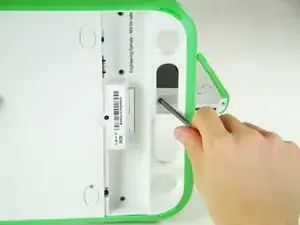

Вам придётся пропустить отвёртку через ручку, чтобы добраться до среднего винта с обеих сторон.

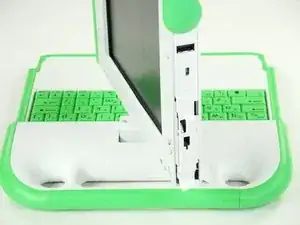

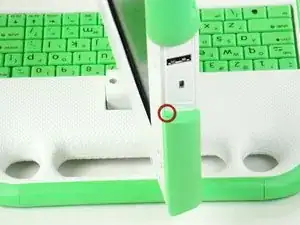

Снимите зелёную боковую панель, нажав на маленькую зелёную кнопку вверху и сдвинув панель вверх.

Повторите описанный шаг для панели с другой стороны.

Будьте осторожны: не вытягивайте нижнюю часть слишком далеко, под рамкой находится шлейф, который легко повредить.

Осторожно приподнимите нижнюю часть рамки и потяните её вниз, чтобы освободить рамку экрана.

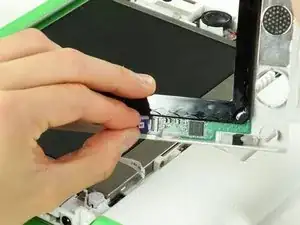

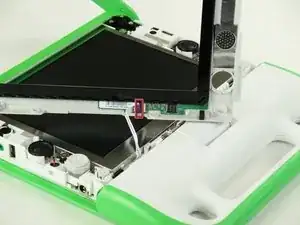

Поднимите чёрный разъём и выньте шлейф за фиолетовую язычок, освободив рамку.
