Замена кнопки питания OLPC XO-4 Touch

Переверните ноутбук экраном вниз, держа ручку от себя.

Потяните защёлки в направлении зелёных боковых кромок ноутбука.

Удерживайте левую защёлку в положении «разблокировано» до полного извлечения батареи на следующем шаге.

Поднимите середину батареи, чтобы вынуть её из устройства.

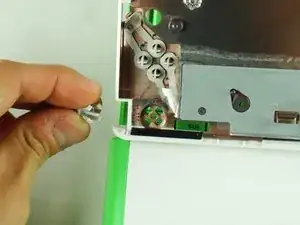

Снимите два винта Phillips №1 длиной 4 мм, расположенных под экраном с правой стороны.

Поверните экран на 180° и снимите остальные два винта.

Чтобы добраться до среднего винта с обеих сторон, придётся просунуть отвёртку через ручку.

Снимите зелёную боковую панель, нажав на маленькую зелёную кнопку сверху и сдвинув панель вверх.

Повторите вышеописанное для панели с другой стороны.

Не вытаскивайте нижнюю часть слишком далеко — под рамой находится ленточный кабель, который легко повредить.

Осторожно приподнимите нижнюю часть рамки и опустите её вниз, чтобы освободить рамку экрана.

Поднимите чёрный разъём и вытащите ленточный кабель за фиолетовую вкладку, освободив рамку.

Снимите четыре винта длиной 7,62 мм с помощью отвёртки Phillips №1.

Не вынимайте экран слишком далеко — к нему подключены два ленточных кабеля, которые легко порвать.

Осторожно поднимите экран и извлеките его.

Обратите внимание: на фото ноутбук повернут на 180°, антенны оказались под экраном.

Для каждого ленточного кабеля поднимите чёрный разъём и аккуратно вытащите ленточные кабели за пластиковые вкладки.

Снимите экран с ноутбука.

Снимите четыре винта длиной 6 мм с помощью отвёртки Phillips №1.

Поверните верхнюю половину ноутбука так, чтобы задняя крышка была обращена к вам.

Поднимите защёлки на нижней части задней крышки и потяните её вниз и от антенн.

Снимите заднюю крышку, аккуратно приподняв её с ноутбука.

При отсоединении разъёмов удерживайте металлическую часть разъёма, а не провод.

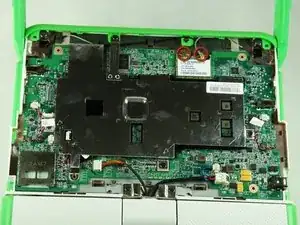

Аккуратно извлеките два антенных разъёма, оттянув их от платы.

Снимите чёрный винт Phillips №1 длиной 4 мм, удерживающий беспроводную карту.

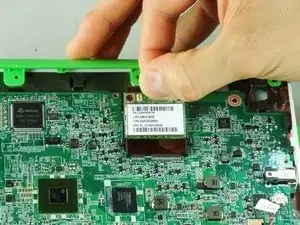

Извлеките беспроводную карту, аккуратно сдвинув её из гнезда.

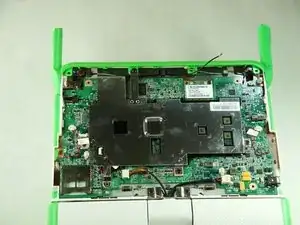

Снимите четыре чёрных винта длиной 4 мм с металлической крышки с помощью отвёртки Phillips №1.

Снимите металлическую крышку с ноутбука.

Вытягивайте разъёмы, удерживая за пластиковые вкладки, а не за провода.

Отключите три провода, соединяющие материнскую плату с нижней половиной ноутбука.

Отключите два провода динамиков от материнской платы.

Переверните устройство обратно в положение, где раньше находился экран.

Вытащите ленточный кабель, удерживая фиолетовую пластиковую вкладку.

Вытяните разъём с чёрным и белым проводом, удерживая пластиковую вкладку.

Сдвиньте материнскую плату слегка влево, чтобы разъёмы для аудио входа и выхода вышли из рамки.

Выньте материнскую плату из ноутбука.

Удалите кнопку питания, сжав четыре защёлки, пока кнопку можно будет вытолкнуть.
