Замена камеры OLPC XO-4 Touch

Переверните ноутбук вверх дном, ручкой от себя.

Потяните защелки к зеленым краям ноутбука.

Удерживайте левую защелку в открытом положении до полного извлечения батареи на следующем шаге.

Поднимите середину батареи, чтобы извлечь её из устройства.

Удалите два винта Phillips #1 длиной 4 мм под экраном с правой стороны.

Поверните экран на 180° и удалите другие два винта.

Вам придется вставить отвертку через ручку, чтобы достать до среднего винта с обеих сторон.

Снимите зеленую боковую панель, нажав на небольшую зеленую кнопку сверху и сдвинув панель вверх.

Повторите предыдущий шаг для панели с другой стороны.

Будьте осторожны, чтобы не вытаскивать нижнюю часть слишком далеко, так как под рамкой находится шлейф, который легко может сломаться.

Осторожно поднимите нижнюю часть рамки и опустите её вниз, чтобы освободить экран.

Поднимите черный разъем и потяните шлейф за фиолетовую вкладку, освободив рамку.

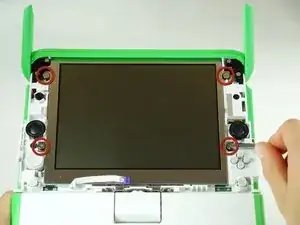

Удалите четыре винта длиной 7.62 мм с помощью отвертки Phillips #1.

Будьте осторожны, чтобы не вытаскивать экран слишком далеко. К экрану прикреплены два шлейфа, которые могут легко сломаться.

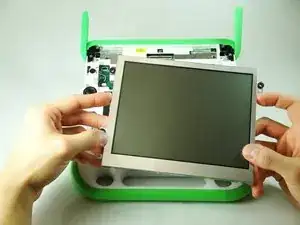

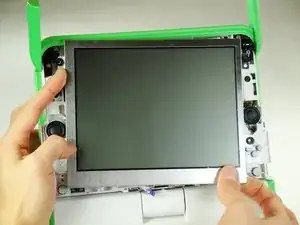

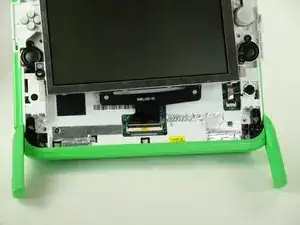

Осторожно поднимите экран.

Обратите внимание, что ноутбук на этой фотографии перевернут на 180°, и антенны теперь находятся под экраном.

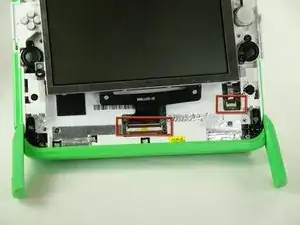

Для каждого шлейфа поднимите черный разъем и осторожно вытяните шлейфы за пластиковые вкладки.

Удалите экран из ноутбука.

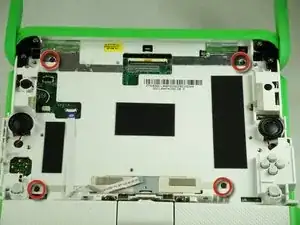

Удалите четыре винта длиной 6 мм с помощью отвертки Phillips #1.

Поверните верхнюю половину ноутбука так, чтобы задняя крышка была обращена к вам.

Поднимите вкладки на нижней части задней крышки и тяните её вниз и от антенн.

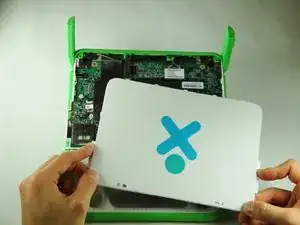

Снимите заднюю крышку, осторожно поднимая её с ноутбука.

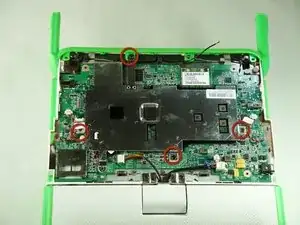

Удалите четыре черные винта длиной 4 мм с металлической крышки с помощью отвертки Phillips #1.

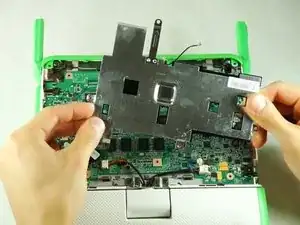

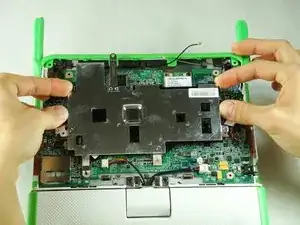

Снимите металлическую крышку с ноутбука.

Вытаскивайте разъемы, держась за пластиковые вкладки, а не за провода.

Отключите три провода, соединяющих материнскую плату с нижней половиной ноутбука.

Отключите два провода динамиков от материнской платы.

Переверните устройство так, чтобы экран был вверх.

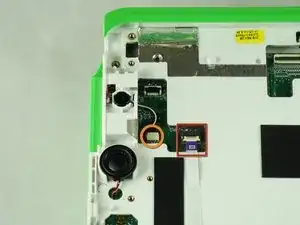

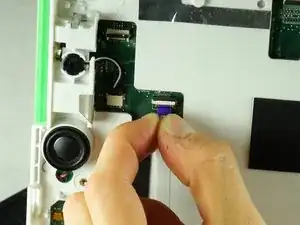

Потяните шлейф, держась за фиолетовую пластиковую вкладку.

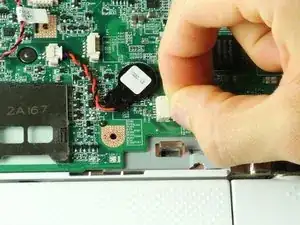

Потяните разъем с черным и белым проводом, держась за пластиковую вкладку.

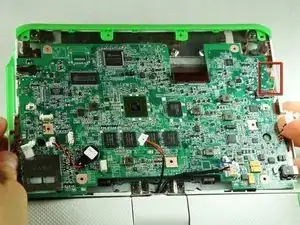

Слегка сдвиньте материнскую плату влево, чтобы аудиоразъемы вышли за пределы рамы.

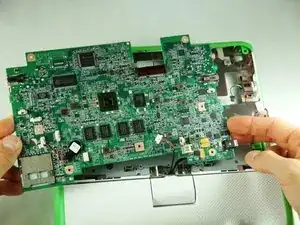

Вытяните материнскую плату из ноутбука.

При отключении шлейфов держитесь за пластиковую вкладку, а не за сам шлейф.

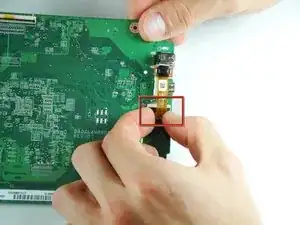

Отключите шлейф от разъема на нижней стороне материнской платы.

Тонкий слой клея связывает камеру с материнской платой.

Отделите камеру от материнской платы, чтобы удалить её.
