Замена механизма шарнира One Education Infinity
Если вам нужно заменить узел шарнира ноутбука One Education Infinity, это руководство для вас. Мы пройдём пошагово процесс извлечения всего узла шарнира из устройства, при этом разделив верхнюю и нижнюю части корпуса.
Узел шарнира — это чисто механическая деталь, отвечающая за регулирование движения между верхней и нижней частями корпуса. Со временем или при механическом повреждении, например при падении, узел шарнира может выйти из строя или начать разболтаться, не позволяя удерживать ноутбук в открытом положении. В таком случае следующее руководство поможет заменить узел и восстановить требуемую подвижность устройства.
Шарнир One Education Infinity обеспечивает диапазон движения в 360º, благодаря чему ноутбук можно использовать в режиме планшета, когда верхняя часть корпуса оказывается под клавиатурой.
Дополнительно обратите внимание, что в этом руководстве пользователь извлекает аккумулятор перед разборкой верхней части корпуса, чтобы предотвратить любые электрические повреждения при отключении кабелей дисплея. Однако тот же эффект можно получить просто отключив кабель аккумулятора, поэтому удаление аккумулятора в шаге 5 можно пропустить, чтобы сэкономить время и силы.
Шаг 1
Всегда отключайте питание устройства перед началом разборки.
Снимите крышки винтов и резиновые ножки с нижней части ноутбука с помощью металлической лопатки.
Шаг 2
Используя крестовую отвёртку Phillips #00, выкрутите шестнадцать чёрных винтов 5,0 мм с задней панели.
Шаг 3
Используя пластиковый инструмент для вскрытия iFixit или лопатку, начните у белого шарнира устройства и приподнимайте по внешним кромкам корпуса, пока все защёлки не освободятся.
Снимите заднюю крышку с устройства.
Снятие задней крышки может сопровождаться громким щелчком.
Шаг 4
Внутри устройства может быть чёрная лента, закрывающая компоненты или фиксирующая провода. Эта лента не важна для работы устройства и может быть удалена.
Осторожно отведите кабель аккумулятора вправо и выньте его из разъёма с помощью пластиковой лопатки.
Шаг 5
Подденьте пластиковую лопатку под аккумулятор от верхнего края и аккуратно проведите вдоль всей длины аккумулятора, чтобы отделить его от корпуса.
Аккумулятор приклеен слабо. Следите, чтобы не проткнуть и не сильно согнуть аккумулятор при освобождении от клея.
Поднимите аккумулятор и извлеките его из внутренней части корпуса.
Шаг 6
Откройте ноутбук так, чтобы был виден экран.
Мы посчитали удобным перевернуть ноутбук в режим планшета для дополнительной опоры.
С помощью лопатки снимите шесть заглушек винтов по окантовке экрана.
Шаг 7
Выкрутите шесть винтов 2,8 мм Phillips #00 по окантовке экрана.
Шаг 8
Используйте две защёлки на верхнем крае экрана, чтобы разъединить корпус.
После того как две верхние защёлки будут освобождены, продолжайте обходить остальные защёлки по периметру экрана.
Шаг 9
Когда все защёлки отщёлкнутся, снимите верхнюю часть корпуса с задней части узла дисплея.
При отключении кромки со стороны шарнира может быть удобнее закрыть ноутбук, это даст дополнительный зазор для верхней части корпуса.
Шаг 10
Выкрутите двенадцать винтов 3,8 мм Phillips #00 с кронштейнов шарниров, расположенных вдоль высоты дисплея.
Шаг 11
Отклейте четыре кусочка чёрной ленты.
Отклейте платы антенн от шарниров дисплея.
Снимите серебристую ленту с шарниров дисплея.
Шаг 12
Поднимите оба шарнира, убедившись, что они проходят мимо всей ленты и проводов.
Шаг 13
Переверните ноутбук, чтобы открыть нижнюю часть корпуса.

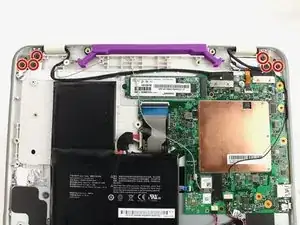

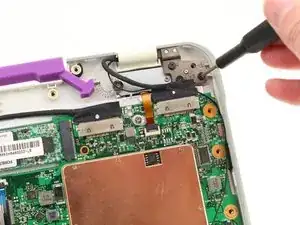

Выкрутите шесть винтов 5,6 мм Phillips #00 с кронштейнов шарниров на нижней части корпуса.
Шаг 14

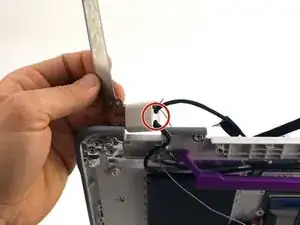

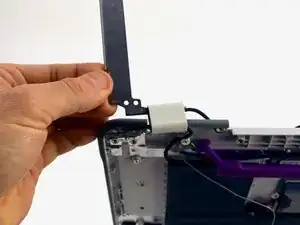

Держа шарнир под углом 90º, вытащите сборку шарнира из нижней части корпуса.
Потребуется приложить умеренную силу, чтобы сжать кромку корпуса между двумя монтажными кронштейнами шарнира.
Шаг 15

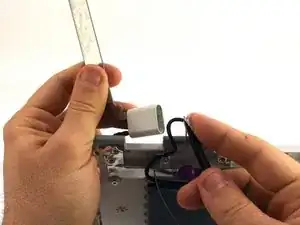

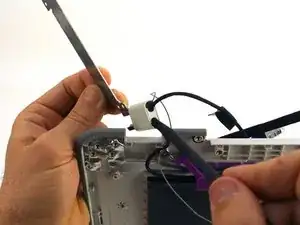

Используйте пластмассовую лопатку, чтобы поддеть и вынуть белый пластиковый фиксатор кабеля из корпуса петли.

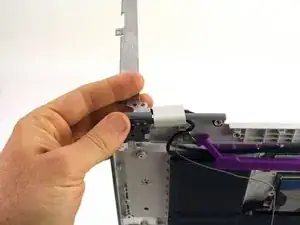

Вытащите кабели из корпуса петли.
Шаг 16

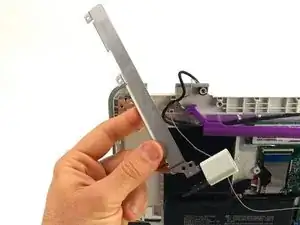

Удалите узел петли из устройства.
Повторите те же действия для другой стороны.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
