Замена вентилятора охлаждения Lenovo Y410P

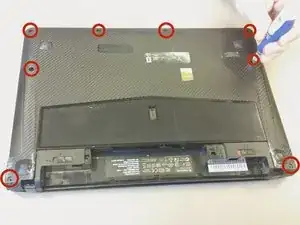

Открутите восемь винтов Phillips M2,5 × 8 мм, используя отвёртку Phillips #0, в указанных местах.

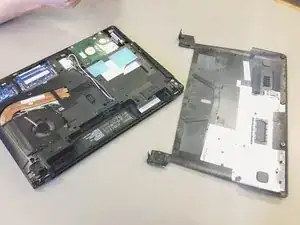

Снимите нижнюю крышку и отложите её в сторону.

Открутите два винта M2,5×4 мм с помощью отвёртки Phillips #0.

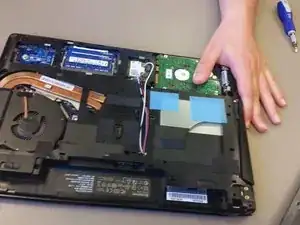

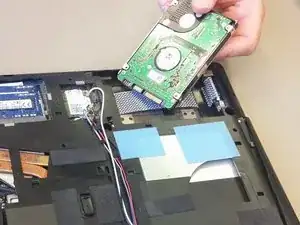

Выдвиньте жёсткий диск из корпуса.

Будьте осторожны при обращении с жёстким диском: сильные удары могут привести к потере данных.

Перевернув ноутбук дном вверх, потяните рычаг извлечения оптического привода назад и выньте оптический привод.

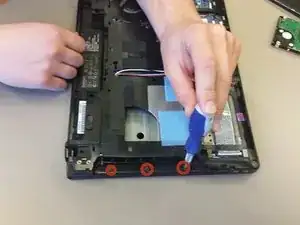

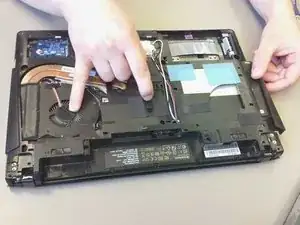

Открутите три винта Phillips M2×3 мм, показанные на изображении.

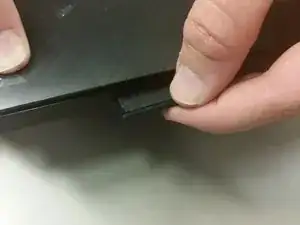

У основания ноутбука извлеките карту из держателя SD-карты, нажав на неё. Это позволит продолжить разборку на следующих этапах.

Открутите два винта M2,5 × 6 мм с помощью отвёртки Phillips #00.

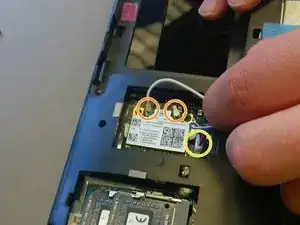

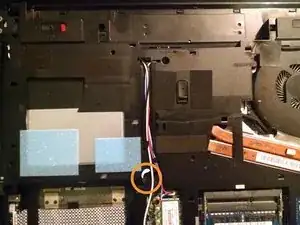

Отсоедините два кабеля антенны Wi-Fi.

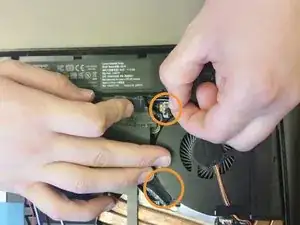

Отсоедините аудиоразъём.

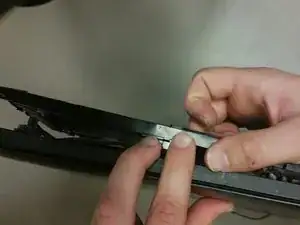

Откройте шарнир ноутбука. Поверните ноутбук на бок и используйте заднюю часть отвёртки, чтобы вытолкнуть клавиатуру из области оптического привода.

Поставьте ноутбук лицевой стороной вверх и медленно подденьте клавиатуру, пока она полностью не освободится от корпуса.

Будьте осторожны с ленточным кабелем при снятии клавиатуры. Кабель всё ещё подключён.

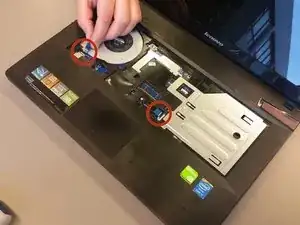

Отсоедините ленточные кабели, открыв соответствующие защёлки.

Отсоедините ленточные кабели, открыв указанные защёлки.

Переверните ноутбук и открутите винт M2,5×8 мм с помощью отвёртки Phillips #0.

Поверните ноутбук на бок и отделите нижнюю часть от верхней.

Не полностью снимайте основание для ладоней, так как снизу к нему всё ещё подключён ленточный кабель.

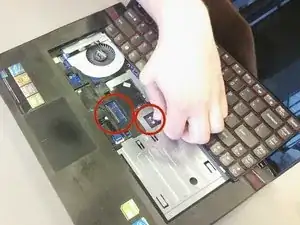

Отсоедините ленточный кабель, открыв соответствующую защёлку.

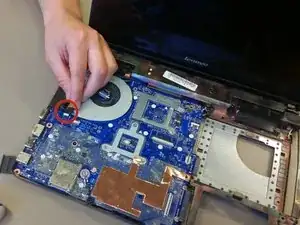

Отсоедините указанный кабель, расположенный сверху на материнской плате.

Переверните ноутбук и отсоедините указанные кабели.

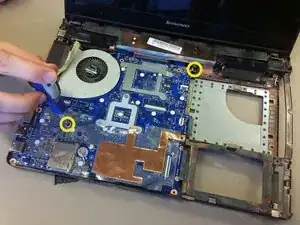

Открутите два винта M2,5×4 мм с помощью отвёртки Phillips #0

Извлеките материнскую плату вручную.

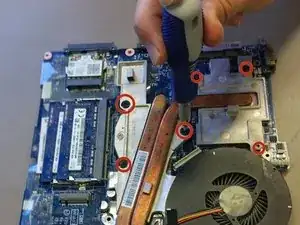

Открутите (достаточно ослабьте) шесть винтов радиатора в порядке, указанном на радиаторе. Используйте отвёртку Phillips #0.

Эти шесть винтов встроены в радиатор и не отделяются от него.

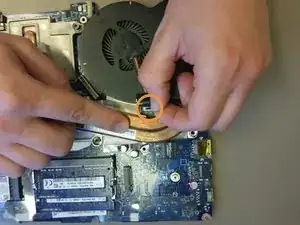

Отключите кабель вентилятора от материнской платы.

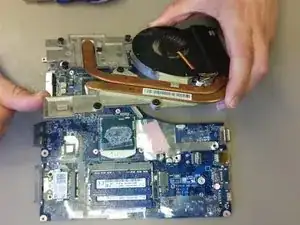

Аккуратно снимите радиатор вручную.

Может возникнуть небольшое сопротивление из-за высохшей термопасты; просто подденьте радиатор от платы.

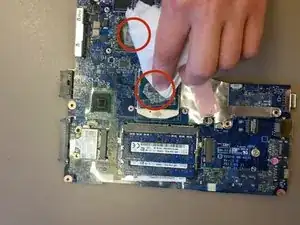

Возьмите антибактериальную салфетку и аккуратно удалите старую термопасту с процессора и видеочипа.

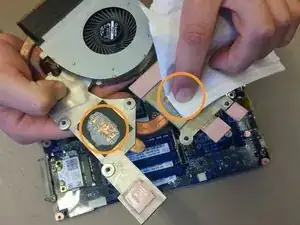

Теперь протрите старую термопасту с нижней стороны радиатора.

Не повредите розовые термопрокладки, они важны для других микросхем.

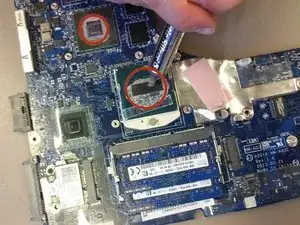

Нанесите новую термопасту на процессор и видеочип.

Наносите лишь небольшую каплю размером с горошину.
