Снятие вентиляционной пластины

Отключите все кабели и полностью выключите ноутбук.

Если при ремонте нужен лопатка, отвертка Torx T5 или крестовая отвертка, вы можете использовать комплектную отвертку Framework. Используйте то, что подходит лучше всего.

С помощью пальцев сдвиньте прокладку тачпада к нижнему краю ноутбука и отщелкните её.

Если возникают сложности, проверьте, разблокирован ли соответствующий фиксатор модуля ввода.

Поднимите прокладку тачпада и снимите её.

Повторите ту же процедуру для другой прокладки тачпада.

С помощью пальцев сдвиньте тачпад к нижнему краю ноутбука и отключите его.

Если возникают сложности, проверьте, разблокированы ли фиксаторы модуля ввода.

Поднимите тачпад и снимите его.

При сборке выполните следующие действия:

Поместите тачпад ровно в вырез так, чтобы его защёлки правильно совместились.

Нажмите на тачпад и сдвиньте его на место, чтобы он ровно выровнялся с нижним краем ноутбука.

Клавиатура удерживается сильными магнитами. Прилагайте силу постепенно, чтобы избежать резительного выброса клавиатуры.

Возьмитесь за две петли для снятия вдоль нижней части клавиатуры.

Поднимите петли, пока магниты клавиатуры не освободятся.

Снимите клавиатуру.

При сборке убедитесь, что клавиатура правильно установлена на направляющих штырях и ровно прилегает к кромкам ноутбука.

Нумпад удерживается сильными магнитами. Прилагайте силу постепенно, чтобы избежать резительного выброса нумпада.

Возьмитесь за петлю для снятия в нижней части нумпада.

Поднимите петлю, пока магниты нумпада не освободятся.

Снимите нумпад.

При сборке убедитесь, что нумпад правильно установлен на направляющих штырях и плотно прилегает к кромкам ноутбука.

Возьмитесь за чёрную петлю разъёма кабеля средней рамки.

Поднимите вверх, чтобы отключить кабель средней рамки.

Винты средней рамки пронумерованы от 2 до 17 (номер 1 — это кнопочный разъём). Следовать порядку необязательно, но он помогает отслеживать ослабленные винты.

Используйте отвертку Torx T5, чтобы отвинтить 16 направляющих винтов, фиксирующих среднюю рамку.

При сборке следуйте порядку (начиная с 2), чтобы равномерно затянуть винты по средней рамке.

С помощью ногтя приподнимите нижний край средней рамки настолько, чтобы можно было схватить её пальцами.

Поднимите среднюю рамку с ноутбука и снимите её.

При сборке убедитесь, что средняя рамка равномерно сидит на направляющих штырях перед затяжкой винтов.

Используйте отвертку Torx T5, чтобы ослабить три направляющих винта, крепящих аккумулятор.

Возьмитесь за чёрную петлю в верхней части аккумулятора.

Поднимите петлю, чтобы отключить разъём аккумулятора.

Снимите аккумулятор.

Поднимите крышку переходника за чёрную петлю и оставьте её в вертикальном положении.

Если установлен графический модуль, у вашего переходника будет четыре винта. В противном случае — три винта.

Поднимите петлю на переходнике и оставьте его вертикально, чтобы получить доступ ко всем винтам.

Используйте отвертку Torx T5, чтобы ослабить три направляющих винта, крепящих переходник.

Если у вас есть графический модуль, используйте отвертку Torx T5, чтобы ослабить четыре направляющих винта, крепящих переходник.

Поднимите переходник за петлю и снимите его.

Используйте отвертку Torx T5, чтобы ослабить два направляющих винта, крепящих отсек расширения.

Закройте крышку переходника перед продолжением.

Выньте модуль расширительного отсека из ноутбука и удалите его.

Модуль должен легко выскользнуть. Если Вы чувствуете сопротивление, проверьте, полностью ли ослаблены винты, удерживающие его на месте.

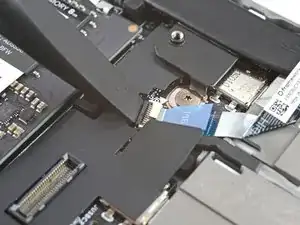

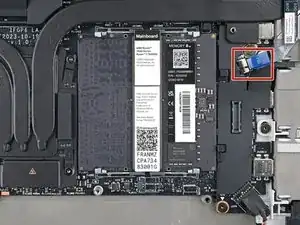

Используйте плоский конец лопатки или чистый ноготь, чтобы поднять фиксирующую защёлку на ZIF-разъёме датчика отпечатков пальцев.

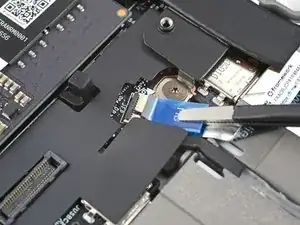

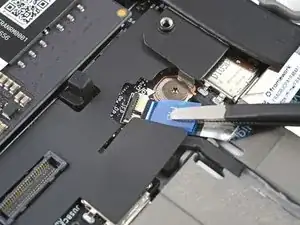

Используя пинцет или пальцы, захватите синюю тянущую вкладку и вытяните кабель датчика отпечатков пальцев прямо из его гнезда.

Кабель датчика отпечатков пальцев слабо приклеен к корпусу ноутбука.

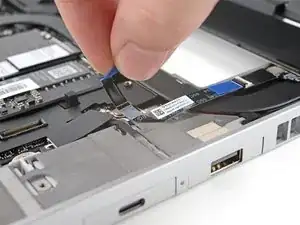

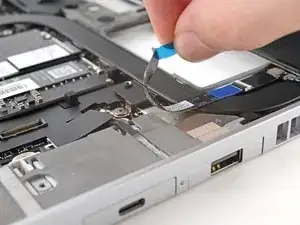

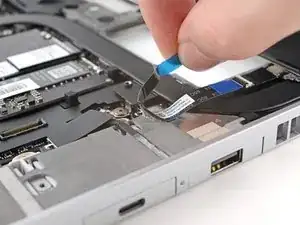

Отделите кабель датчика отпечатков пальцев от корпуса пальцами, разъединяя клей.

При последующей сборке, если клей по-прежнему липкий, прижмите кабель к корпусу, чтобы повторно приклеить его. В противном случае используйте двухстороннюю ленту для замены клея.

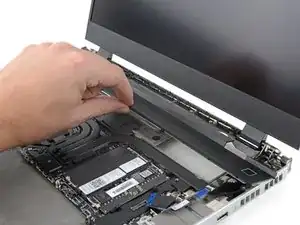

Вентиляционная панель удерживается с помощью магнитов.

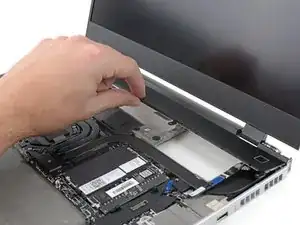

Поднимите нижнюю часть вентиляционной панели и оттяните её от ноутбука, пока магниты не освободятся.

Снимите вентиляционную панель.
