Замена CMOS-батареи Asus X502C-RB01

Выключите ноутбук и переверните его лицом вниз.

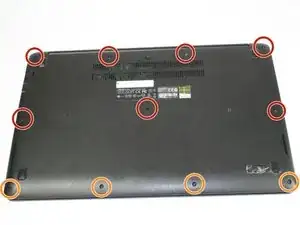

Используя отвертку Phillips #0, удалите семь винтов размером 9 мм, обведенных красным.

Тем же отверткой удалите четыре винта размером 5 мм, обведенных оранжевым.

Переверните ноутбук лицом вверх и откройте крышку.

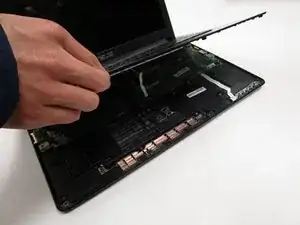

Используйте пластиковый инструмент для открытия, чтобы поддеть по всему краю панели клавиатуры и отсоединить ее от основания.

Будьте осторожны, чтобы не поднимать панель слишком рано, так как она все еще соединена с материнской платой.

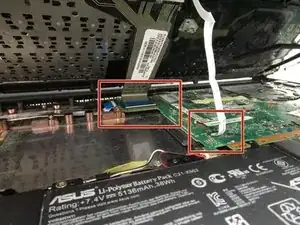

Частично поднимите панель, открывая два кабеля, соединенных с материнской платой.

Отключите первый ZIF-кабель, подняв вкладку с помощью инструмента для поддевания или ногтя и аккуратно вытянув кабель.

Отключите второй ZIF-кабель, подняв вкладку ногтем и аккуратно вытянув кабель. Этот кабель труднее достать с помощью инструмента для поддевания.

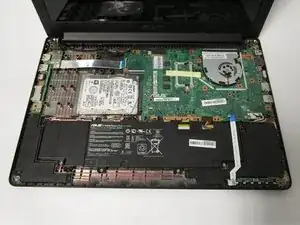

Полностью удалите панель клавиатуры и отложите в сторону. Внутренние компоненты ноутбука теперь доступны.

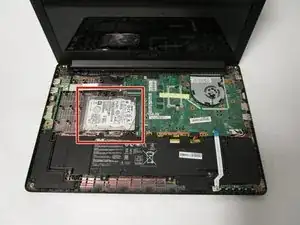

Найдите жесткий диск в области, выделенной красным.

Эта демонстрационная модель не имеет монтажного кронштейна вокруг жесткого диска.

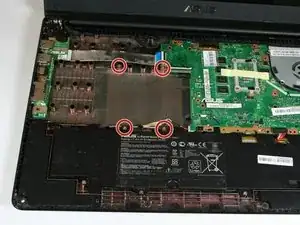

Удалите четыре винта размером 5 мм с монтажного кронштейна жесткого диска, используя отвертку Phillips #0.

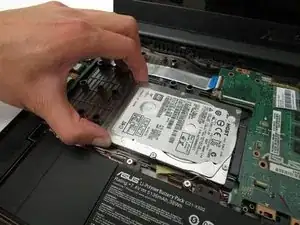

Сдвиньте жесткий диск в сторону, противоположную разъему, и поднимите его, чтобы извлечь.

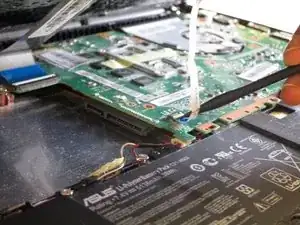

Отключите батарею от ноутбука, подняв разъем с помощью плоского конца инструмента для поддевания.

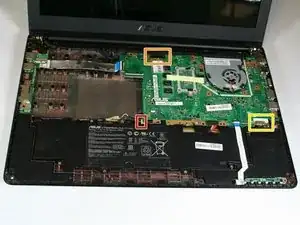

Отключите два ZIF-кабеля, подняв вкладку с помощью инструмента для поддевания или ногтя, а затем осторожно вытянув кабель.

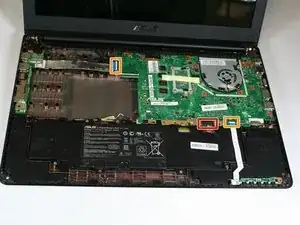

Отключите связанный кабель, потянув его от разъема с небольшим усилием.

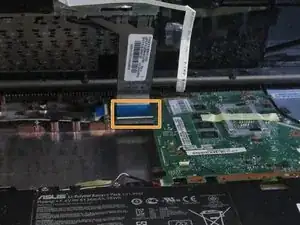

Отключите разъем дисплейного кабеля, подняв ленту и отстраняя ее от разъема.

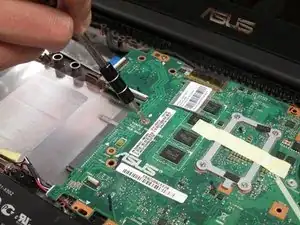

Отключите два антенны кабеля, соединенные с сетевым интерфейсом, поддев их плоским концом инструмента для поддевания.

Удалите четыре винта размером 5.5 мм с помощью отвертки Phillips #0.

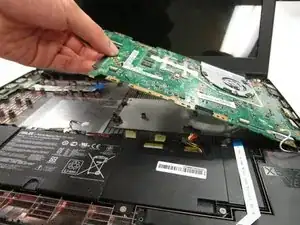

Осторожно поднимите материнскую плату из корпуса.

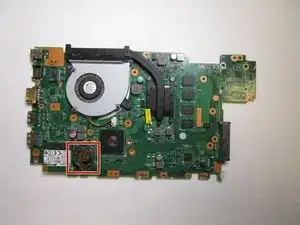

Переверните материнскую плату так, чтобы CMOS-батарея стала видимой.

Подденьте инструментом для поддевания под CMOS-батарею, как показано на изображении.

Поднимите CMOS-батарею. Батарея должна легко выйти.

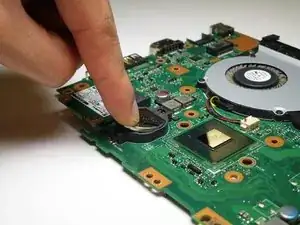

Вставьте новую CMOS-батарею (положительной стороной вверх) в слот с помощью пальца.
