Замена вентилятора Asus X501A-RH31

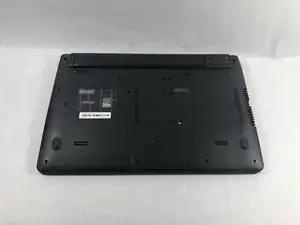

Переверните ноутбук так, чтобы задняя панель оказалась сверху.

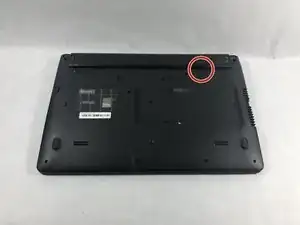

Чтобы разблокировать левую защёлку, убедитесь, что на левой защёлке виден красный участок.

Чтобы разблокировать правую защёлку, сдвиньте правый ползунок влево одной рукой.

Другой рукой вытолкните батарею.

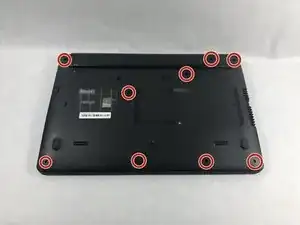

Используя отвёртку Phillips #00, открутите все девять винтов с нижней стороны ноутбука, а также два дополнительных винта внутри отсека батареи.

Девять винтов имеют длину 5 мм и диаметр 4,5 мм, а два винта, расположенные ближе всего к петлям, имеют длину 7 мм.

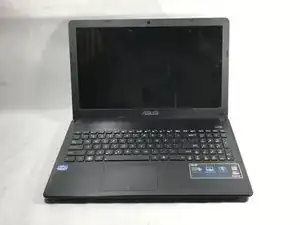

Переверните ноутбук и откройте крышку, чтобы клавиатура была обращена к Вам.

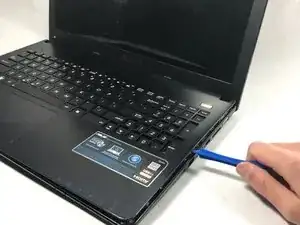

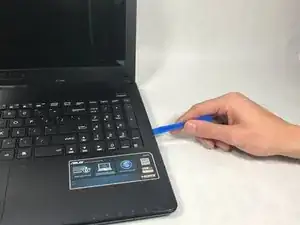

С помощью пластиковой присоски отделите крышку клавиатуры по краю.

Начните с одной стороны. После того как одна сторона освобождена, проделайте ту же процедуру спереди и с другой стороны.

Отделяйте небольшие участки по одному, так как клавиатура может сломаться, если пытаться снять её целиком с одного места.

Медленно поднимите клавиатуру вверх, но не отсоединяйте её полностью.

Отсоедините два кабеля данных, соединяющих клавиатуру с материнской платой.

Используйте пинцет, чтобы поднять белую пластиковую часть, прикреплённую к кабелю данных.

Повторите эту процедуру также для большого чёрного кабеля.

Будьте осторожны при отсоединении кабелей данных от материнской платы. Кабели очень хрупкие и могут сломаться.

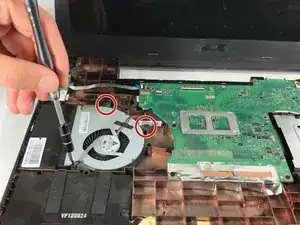

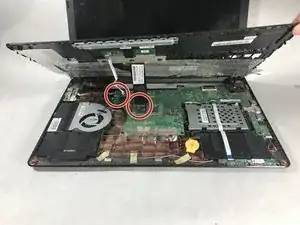

Открутите три винта с помощью отвёртки Phillips #00.

Три винта имеют длину 5 мм и диаметр 4,2 мм.

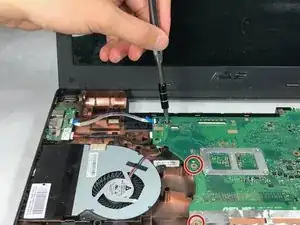

Открутите три винта с левой стороны большой материнской платы.

Это ослабит материнскую плату, что обеспечит лучший доступ к кабелям на следующем шаге.

Три винта имеют длину 5 мм, диаметр 4,2 мм и головку Phillips.

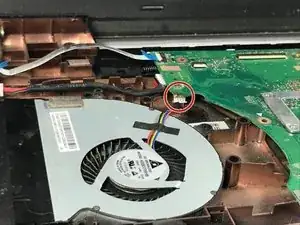

Отсоедините кабель разъёма, подключённый к нижней части материнской платы.

Возьмите чёрный пластиковый инструмент-отвёртку и нажмите на нижнюю часть белой пластиковой детали, чтобы отсоединить кабель разъёма.
