Замена ЖК-дисплея Asus X501A-RH31

Переверните ноутбук так, чтобы задняя часть была обращена вверх.

Чтобы разблокировать левую защёлку, убедитесь, что на левой защёлке видна красная метка.

Чтобы разблокировать правую защёлку, сдвиньте правый ползунок влево одной рукой.

Вытолкните аккумулятор другой рукой.

Отвинтите все девять винтов на нижней части ноутбука, а также дополнительные два винта внутри отсека для аккумулятора, используя крестообразную отвертку Phillips #00.

Девять винтов имеют длину 5 мм, диаметр 4,5 мм, а два винта, расположенные ближе всего к петлям, имеют длину 7 мм.

Переверните ноутбук и откройте крышку так, чтобы клавиатура была обращена к вам.

С помощью пластикового инструмента для раскрытия подденьте накладку клавиатуры по краю.

Начните с одного бокового края. Как только накладка ослабнет, выполните ту же процедуру спереди и с другого бока.

Работайте маленькими участками: клавиатура может сломаться, если попытаться снять её целиком с одного места.

Аккуратно приподнимите клавиатуру вверх, но не снимайте полностью.

Отсоедините два кабеля данных, которые соединяют клавиатуру с материнской платой.

Используйте пинцет, чтобы поднять белый пластиковый фиксатор, прикреплённый к кабелю данных.

Повторите ту же процедуру для большого чёрного кабеля.

Будьте осторожны при отщёлкивании кабелей данных от материнской платы. Кабели крайне хрупкие и могут порваться.

Отвинтите три винта с помощью крестообразной отвертки Phillips #00.

Три винта имеют длину 5 мм, диаметр 4,2 мм.

Отвинтите три винта на левой стороне большой материнской платы.

Это ослабит материнскую плату, что обеспечит лучший доступ к кабелям на следующем шаге.

Три винта имеют длину 5 мм, диаметр 4,2 мм, крестообразная головка.

Снимите соединительный кабель, прикреплённый к нижней части материнской платы.

Возьмите чёрный пластиковый лопаточный инструмент и нажмите на нижнюю половину белого пластикового фиксатора, чтобы отсоединить соединительный кабель.

Отвинтите шесть винтов, которые крепят материнскую плату к нижней части ноутбука, используя крестообразную отвертку Phillips #00.

Шесть винтов имеют длину 4,2 мм, диаметр 5 мм.

Отщёлкните кабель данных, используя пинцет, чтобы поднять белую защёлку и освободить кабель.

Снимите кабель с левой стороны материнской платы.

Используйте пинцет, чтобы поднять белую защёлку и освободить этот кабель.

На левой стороне находится небольшой фрагмент материнской платы. Отвинтите два винта, удерживающие этот фрагмент, используя крестообразную отвертку Phillips #00.

Два винта имеют длину 6 мм, диаметр 4,2 мм.

Освободите соединительный кабель на задней правой стороне материнской платы.

С помощью пинцета снимите ленту, чтобы кабель можно было освободить.

Используя чёрный пластиковый лопаточный инструмент, сдвиньте заднюю часть кабеля в сторону экрана.

Плотно захватите материнскую плату и потяните плату влево и вверх, чтобы порты на правой стороне вышли из своих рамок.

На обратной стороне материнской платы находятся два винта, которые крепят разъём ЖК-дисплея к материнской плате.

Отвинтите эти два винта с помощью крестообразной отвертки Phillips #00.

Эти винты имеют длину 3 мм, диаметр 3,5 мм.

Вытяните разъём вниз и наружу.

Чтобы отсоединить петли, с помощью крестообразной отвертки Phillips #00 отвинтите по два верхних винта на левой и правой петлях.

Все четыре винта одинаковые: длина 6,2 мм, диаметр 4 мм.

Когда обе стороны ноутбука отвинчены, аккуратно снимите верхнюю часть ноутбука с нижней части.

Используйте чёрную пластиковую лопатку, чтобы приподнять чёрные квадраты внизу экрана ноутбука — это откроет доступ к двум винтам.

Будьте осторожны при снятии этих квадратов, они будут гнуться и сминаться.

Отвинтите два винта внизу экрана ноутбука крестовой отвёрткой Phillips #00.

Два винта: длина 6 мм, диаметр 4 мм.

Поместите чёрную пластиковую лопатку между верхней рамкой экрана и нижней частью корпуса ноутбука, лежащей на столе.

Нажмите вниз на лопатку, чтобы приподнять верхнюю рамку и снять её с экрана ноутбука.

Экран хрупкий — чрезмерное давление может повредить его.

Внизу экрана на каждом шарнире находятся по два винта.

Отвинтите четыре винта крестовой отвёрткой Phillips #00.

Четыре винта: длина 3,5 мм, диаметр 4,5 мм.

Вверху экрана с левой стороны находятся два винта, и с правой стороны — два винта.

С помощью крестовой отвёртки Phillips #00 сначала отвинтите внутренний винт, затем внешний.

Все четыре винта одинакового размера: длина 4 мм, диаметр 4,2 мм.

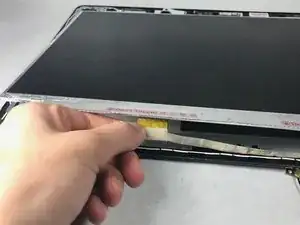

Поднимите экран с задней панели настолько, чтобы получить доступ к разъёму кабеля ЖК-экрана, но не поднимайте полностью.

Аккуратно потяните кабель вниз и выньте его из разъёма, чтобы отсоединить.
