Замена сетевой карты Asus X502C-RB01

Выключите ноутбук и переверните его дном вверх.

С помощью отвертки Phillips #0 открутите семь 9-миллиметровых винтов, обведённых красным.

Тем же инструментом открутите четыре 5-миллиметровых винта, обведённых оранжевым.

Переверните ноутбук лицом вверх и откройте крышку.

Используйте пластиковый инструмент для открывания, чтобы отжать по всему краю панели клавиатуры и освободить панель от основания.

Будьте осторожны и не поднимайте панель слишком высоко, так как она всё ещё соединена с материнской платой.

Частично поднимите панель, чтобы увидеть два кабеля, соединённых с материнской платой.

Отключите первый ZIF-кабель, приподняв язычок с помощью инструмента или ногтя, и аккуратно вытащите кабель.

Отключите второй ZIF-кабель, приподняв язычок с помощью ногтя и аккуратно вытянув кабель. Этот труднее добраться с помощью инструмента.

Полностью снимите панель клавиатуры и отложите её в сторону. Теперь внутренние компоненты ноутбука открыты для дальнейшей работы.

Найдите жёсткий диск в области, выделенной красным.

Эта демонстрационная модель не имеет монтажного кронштейна вокруг жёсткого диска.

С помощью отвертки Phillips #0 снимите четыре 5-миллиметровых винта с монтажного кронштейна жёсткого диска.

Сдвиньте жёсткий диск в сторону, противоположную разъёму, и поднимите его, чтобы извлечь.

Отсоедините аккумулятор от ноутбука, подняв разъём плоским концом инструмента.

Отсоедините два ZIF-кабеля, приподняв язычок с помощью инструмента или ногтя, а затем аккуратно вытяните кабель.

Отключите объединённый кабель, потянув его от разъёма с небольшим усилием.

Отключите разъём дисплея, подняв ленту и потянув её от разъёма.

Отключите два антенных кабеля, подключённых к сетевому интерфейсному блоку, отжимаем их плоским концом инструмента.

Снимите четыре 5.5-миллиметровых винта с помощью отвертки Phillips #0.

Осторожно извлеките материнскую плату из корпуса.

Переверните материнскую плату так, чтобы сетевая карта стала видимой.

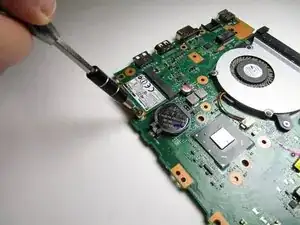

Открутите 5-миллиметровый винт в углу сетевой карты с помощью отвертки Phillips #0.

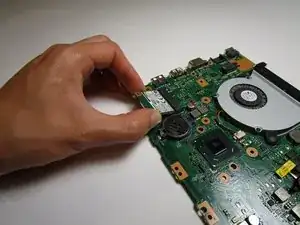

Поднимите сетевую карту и извлеките её.

Сетевая карта может подняться сама под углом, как показано на изображении.
